รายละเอียดสินค้า:
|
เครื่องป้อน: | letf: 29pcs; letf: 29 ชิ้น; right:29pcs ขวา: 29pcs | หัวตำแหน่ง: | 2pcs |
---|---|---|---|
หัวฉีด: | หัวฉีด 4 แบบ (Juki) | ความเร็ว: | 3000cph with vision; 3000cph ด้วยวิสัยทัศน์; without vision 5000cph ไม่มีสาย |
ความถูกต้อง: | 0.025mm | ขนาด PCB: | 10 * 10mm - 345 * 355mm |
แสงสูง: | CHMT48VB SMT Pick Place Machine,58 Feeders Desktop Pick and Place Machine,Desktop Pick and Place Machine |

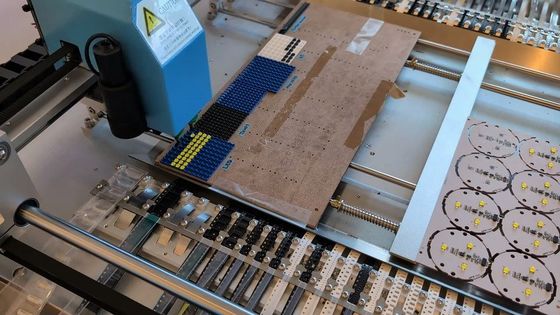

CHMT48VB Double Stack 58 ชิ้น Feeders Charmhigh Benchtop
เครื่องคัดแยกและวางขั้นสูง 110v 220V เวอร์ชันภาษาอังกฤษ CE ผ่าน
ข้อมูลจำเพาะของ CHMT48VB:
เครื่องเสร็จแล้วพร้อมทำงานทุกเครื่องจะผ่านการทดสอบอย่างดี 100% ผ่าน QC
กรุณาซื้อด้วยความมั่นใจ
รับประกันคุณภาพคุณภาพดีกว่าเครื่องยี่ห้ออื่น
HS CODE: 847989.62.00 , เครื่องหยิบและวาง
คำอธิบาย:
CHMT48VB นี้เป็นเวอร์ชันอัปเดตของ CHMT48VA ซึ่งรวมถึงตัวป้อนแบบสองด้านที่มีทั้งหมด 58 ชิ้น (29 ชิ้นซ้าย + 29 ชิ้นขวา)
Aliexpress ร้านค้าซื้อลิงค์:
https://www.aliexpress.com/item/32708697940.html?spm=a2g0o.store_pc_groupList.8148356.5.7b3523e94WrOyW
ยอมรับ PayPal ด้วย บัญชี PayPal ของเราคือ: sales@charmhigh-tech.com
ลิงค์ Paypal: paypal.me/Charmhigh
CHMT48VB วิดีโอการทำงาน:
www.youtube.com/watch?v=YjPGfoU1Ijo
CHMT48VB วางไอซี:
www.youtube.com/watch?v=I-g8x98jmz0
สิ่งของ | ข้อมูลจำเพาะ | เนื้อหา |
พารามิเตอร์พื้นฐาน | ความกดอากาศ | 0.4Mpa (ปั๊มในตัว) |
องศาความว่างเปล่า | -92KPa (2 ชิ้น, บิวด์อิน, ชนิดปิดเสียง) | |
พลัง | 250W | |
แหล่งจ่ายไฟ | AC 110V / 220V | |
น้ำหนักรวม | 86KG | |
ระบบติดตั้ง | หัวตำแหน่ง | 2 ชิ้น |
ความแม่นยำ | ±0.025mm | |
มุม | 360° | |
ความเร็ว | 6000cph (ปิดการมองเห็น);4000cph (เปิดการมองเห็น) | |
ประเภทหัวฉีด | จูกิ | |
ส่วนประกอบ | RC(0402,0603,0805,1206,1210ฯลฯ) | |
LED 0603,0805,3014,5050ฯลฯ | ||
ชิป(SOT,SOP,QFN,BGAฯลฯ) | ||
PCB | ขนาดต่ำสุด | 10mm*10mm |
ขนาดสูงสุด | 345mm*355mm | |
ความหนา | ≤2mm | |
ตัวป้อนเทป | 8mm | 44ชิ้น |
12mm | 8 ชิ้น | |
16mm | 4 ชิ้น | |
24mm | 2 ชิ้น | |
ถาดใส่ไอซีด้านหน้า | 14 ชิ้น | |
ถาด IC ที่ผู้ใช้กำหนด | 1 ชิ้น | |
แกน X/Y/Z | ช่วงการเคลื่อนที่ของแกน X/Y | 510mm*460mm |
ช่วงการเคลื่อนที่ของแกน Z | 15mm | |
มุมการหมุนแกน Z Z | 0~360° | |
ระบบควบคุม | ซอฟต์แวร์ปฏิบัติการ | ระบบลินุกซ์ภายใน |
รูปแบบไฟล์ที่เข้ากันได้ | .CSV รูปแบบ | |
หน้าจอ | หน้าจอสัมผัสอุตสาหกรรมขนาด 7 นิ้ว |
ความได้เปรียบทางการแข่งขัน:
1. ซอฟต์แวร์ที่สะดวก ระบบ Linux ในตัว ของเครื่อง, กระดานหลักอุตสาหกรรมที่มั่นคง, การทำงานที่เป็นอิสระ, ไม่จำเป็นต้องใช้คอมพิวเตอร์ภายนอก, การทำงานที่ง่ายและสะดวกยิ่งขึ้น, เรียนรู้ได้อย่างรวดเร็ว
2. หน้าจอสัมผัสในตัว ไม่จำเป็นต้องใช้จอภาพภายนอก ประหยัดห้อง ใช้งานสะดวกยิ่งขึ้น รองรับเมาส์ USB เช่นกัน
3. กล้องวิชั่นด้านบนและด้านล่างสองตัว, แก้ไขตำแหน่งของแต่ละส่วนประกอบ คุณสามารถดูภาพวิสัยทัศน์จากหน้าจอสำหรับทุกส่วนประกอบ (ขนาดส่วนประกอบสูงสุด 22*22 มม.)
4. มี ตัวหนีบ PCB แบบยืดหยุ่น, เหมาะสำหรับ PCB ขนาดต่างๆ
5. รองรับ ถาด IC แบบกำหนดเอง, ถาด IC สามารถยึดกับโต๊ะเครื่องได้
6. หัวยึดสองหัวพร้อม 2 ชิ้น หัวฉีดจูกิ หัวฉีดจูกิ แม่เหล็กด้านในจึงถอดออกได้ด้วยนิ้วไม่ต้องถอดด้วยประแจ หัวฉีด มุมการหมุน -180 องศาถึง +180 องศา
7. เครื่องออลอินวัน,เครื่องให้อาหาร 29 ชิ้นรวมอยู่ในเครื่องแล้ว ไม่ต้องซื้ออะไหล่อื่น ๆ เครื่องเป็น พร้อมที่จะทำงาน.
8. การตรวจจับแกน Z, mเข็มดึงของ achine จะกลับสู่จุดเริ่มต้นโดยอัตโนมัติเพื่อหลีกเลี่ยงไม่ให้หัวฉีดแตก
9. รองรับส่วนประกอบความสูงสูงสุด 5 มม.
10. การควบคุมแบบ Closed-loop แกน X,Y พร้อมตัวเข้ารหัส ไม่อยู่นอกขั้นตอน
11. PCB ปรับเทียบโดยสองตำแหน่งส่วนประกอบจากนั้นส่วนประกอบที่เหลือจะถูกปรับเทียบโดยอัตโนมัติ
12. เครื่องหมายปรับเทียบอัตโนมัติ 2 จุดมันจะเป็นการปรับเทียบอัตโนมัติก่อนการทำงานทุกครั้ง ตรวจสอบให้แน่ใจว่าการติดตั้ง PCB ทุกครั้งอย่างแม่นยำ
13. ด้วยระบบตรวจจับสูญญากาศ ป้อนอัตโนมัติ หากชิ้นส่วนหนึ่งดูดเบี้ยว มันจะโยนไปยังพื้นที่ฝากโดยอัตโนมัติ แล้วเลือกส่วนประกอบใหม่เพื่อติดตั้งอีกครั้ง
14. ด้วย การตรวจจับด้วยสายตา, กล้องจะปรับมุมส่วนประกอบแก้ไขอัตโนมัติและวางบนบอร์ด PCB ในตำแหน่งที่ถูกต้องหากหัวไม่หยิบส่วนประกอบ กล้องจะตรวจจับและกลับไปหยิบอีกครั้ง ไม่หยิบ 3 ครั้ง เครื่องจะเตือนและหยุด หลังจากจัดหาวัสดุแล้วจึงทำงานต่อ ไม่จำเป็นต้องเริ่มใหม่อีกครั้ง
15. มาพร้อมเครื่องมือแปลง (เวอร์ชั่น PC) แก้ไขไฟล์งานในคอมพิวเตอร์ และโหลดไฟล์งานเข้าเครื่องด้วยพอร์ต USB รวดเร็วและสะดวก
16. สนับสนุน แผงกระดาน
17. หากคุณไม่มีไฟล์ PCB คุณสามารถ สร้างไฟล์งานใหม่ เพื่อตั้งโปรแกรมในเครื่องโดยตรง
18. สนับสนุน ขั้นตอนเดียว
19. สนับสนุน ตัดเทป/วัสดุจำนวนมาก/วัสดุท่อ
ทำไมถึงเลือก Charmhigh?
1.Professional desgin และห้องที่บันทึกไว้
2. การใช้งานที่เป็นมิตรกับผู้ใช้ ไม่จำเป็นต้องมีวิศวกร SMT มืออาชีพ อุปกรณ์ระดับเริ่มต้น
3.เครื่องเดียว - การทำงานแบบบูรณาการ, ไม่จำเป็นต้องมีปั๊มเสริมหรือพีซีหรือสิ่งอำนวยความสะดวกเพิ่มเติม
4. ความแม่นยำและความน่าเชื่อถือสูงทำให้การทำงานด้วยตนเองบกพร่อง
5. ประหยัดค่าใช้จ่าย ลดค่าใช้จ่ายในการเป็นเจ้าของสายการผลิต SMT อัตโนมัติแบบมืออาชีพ
6. ด่วนระหว่างประเทศพร้อมบริการถึงประตูบ้าน จัดส่ง 3-5 วันทำการ
7. เฉพาะสำหรับการวิจัยและพัฒนาในห้องปฏิบัติการ ตัวอย่าง เพื่อหลีกเลี่ยงการเปิดเผยสิทธิบัตรและการออกแบบ
8.หนึ่งเครื่องเท่ากับพนักงานบัดกรี 5 คน จัดการง่าย และประหยัดต้นทุนเหมาะสำหรับการผลิตในปริมาณน้อย
9.Charmhigh เป็นโรงงานผลิตชิ้นส่วนเครื่องจักรทั้งหมดของเราได้รับการวิจัยและผลิตด้วยตัวเองบริการหลังการขายอะไหล่ไม่เคยหยุด
10. Charmhigh เป็นผู้ผลิตเครื่อง SMT Pick and Place มืออาชีพตั้งแต่ปีพ. ศ. 2552 ซอฟต์แวร์ทั้งหมดได้รับการวิจัยด้วยตัวเอง
อุปกรณ์เสริมมาตรฐานสำหรับ CHMT48VB:
1) เครื่องหยิบและวาง CHMT48VB 1
2) หัวฉีด Juki จำนวน 4 ชิ้น (ขนาด 503, 504, 505, 506)
3) ไดรเวอร์ USB 8G 1
4) สายไฟ 1
5) ดึงเข็ม2
6) คอยล์สำหรับดึงพิน1
7) การวางตำแหน่งกล้องปรับกระดานดำ 1
8) ประแจหกเหลี่ยม 6
9) แหนบ 1
10) แปรง 1
11) ปากกาสำหรับหน้าจอสัมผัส 1
12) อุปกรณ์สำหรับถาดไอซี 4
13) จาระบี 1
14) คู่มือผู้ใช้ภาษาอังกฤษ 1
กรุณารับทราบ:
เครื่อง Pick and Place ครบชุดพร้อมอุปกรณ์ครบชุด ผ่าน QC แล้ว
เป็นเครื่อง all-in-one พร้อมใช้งาน!
คุณสามารถใช้เมื่อคุณได้รับมันการสนับสนุนด้านเทคนิคหลังการขายที่ดี โปรดซื้อด้วยความมั่นใจ
เพลิดเพลินไปกับการเลือกและวางเครื่องของคุณ!
การรับประกัน:
เครื่องสมบูรณ์มีระยะเวลาการรับประกัน 1 ปีนับจากเวลาที่ซื้อและบริการตลอดอายุการใช้งาน
เราจัดหาอะไหล่ของเครื่องจักร จัดหาโดยตรงจากโรงงานที่เชื่อถือได้
เราให้ Q/A ออนไลน์และการสนับสนุนการแก้ไขปัญหาและบริการคำแนะนำทางเทคนิค
ให้บริการหลังการขายแบบตัวต่อตัว แต่ละเครื่อง 100% ทดสอบอย่างดีก่อนส่งออก
