รายละเอียดสินค้า:
|
| ขนาด PCB สูงสุด: | 350 มม. (ย) x280 มม. (ก) (มาตรฐาน) | เครื่องป้อน: | Yamaha Feeders 50 ชิ้น (ตัวป้อนลมและไฟฟ้า) |
|---|---|---|---|
| ระบบปฏิบัติการ: | ระบบ Linux | การสอบเทียบความน่าเชื่อถือ: | ปรับเทียบจุดมาร์คอัตโนมัติ |
| ความสูงของส่วนประกอบ: | 12มม | ความเร็วในการติดตั้ง: | 14400ซีพีเอช |
| น้ำหนักสุทธิ: | 310กก | หัวฉีด: | เครื่องเปลี่ยนหัวฉีดอัตโนมัติพร้อมคลังหัวฉีด 13 ชิ้น |
| มิติ: | 1,020 มม. (ย) x1180 มม. (กว้าง) x1450 มม. (ส) | ความแม่นยำในการติดตั้ง: | (XY) ±0.035มม. ซีพีเค≥1.0 |

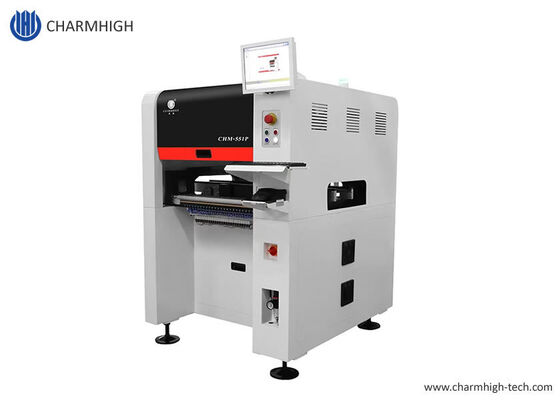

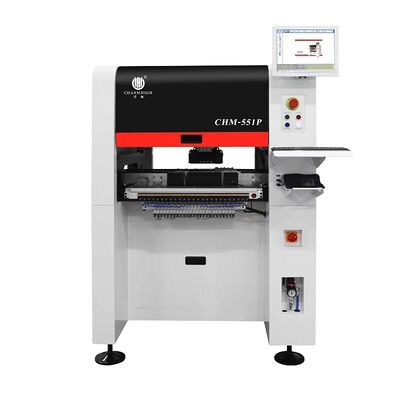

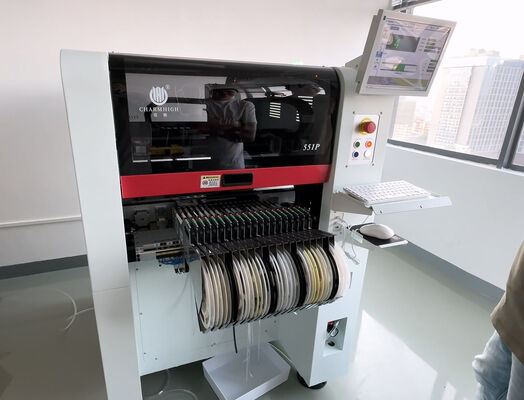

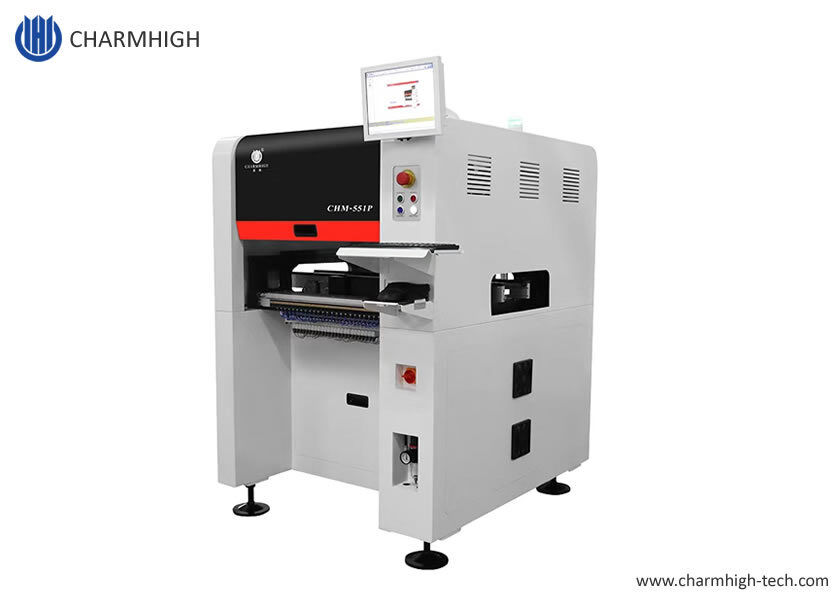

เครื่องวางและหยิบ SMT 4 หัว CHM-551P รุ่นอัปเกรดจาก Charmhigh (อัปเดตจาก CHM-551)
ความเร็วสูงขึ้น 14400 CPH, ความแม่นยำสูงขึ้น 0201~30*30 มม., โครงเหล็กหล่อที่มีความเสถียรสูง มีความเสถียรสูงด้วยความแม่นยำสูง, การผลิตจำนวนมาก 0201 ที่สมบูรณ์แบบ, รุ่น 4 หัวที่ดีที่สุดในประเทศจีน
สายพานลำเลียง PCB อัตโนมัติ, เครื่องวางและหยิบ SMT 50 ตัวป้อน 4 หัว CHM-551P SMT Pick and Place Machine (พร้อมเปลี่ยนหัวฉีดอัตโนมัติ) สำหรับการผลิต SMT แบบแบทช์ รองรับ 0201. รองรับการทดสอบ CPK. โซลูชันทางเศรษฐกิจสำหรับการประกอบ SMT, การผลิตแบทช์ขนาดเล็ก
| ขนาด | 1020 มม. (ยาว) x 1180 มม. (กว้าง) x 1450 มม. (สูง) |
| น้ำหนัก | 556 กก. |
| แหล่งจ่ายไฟ | AC220V (50Hz, เฟสเดียว) 1.5kw (กำลังเฉลี่ย 350w) |
| แหล่งจ่ายอากาศ | 0.5MPa ~0.7MPa |
| การสร้างสุญญากาศ | ปั๊มสุญญากาศในตัว |
| จำนวนหัววาง | 4 หัว |
| ความเร็วในการวาง | 14400CPH (เหมาะสมที่สุด) |
| ความแม่นยำในการวาง | (XY)±0.035 มม.; CPK≥1.0 |
| ความสูงของส่วนประกอบ | 12 มม. |
| ประเภทส่วนประกอบ | 0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA ฯลฯ (ตัวต้านทาน/ตัวเก็บประจุ/ไดโอด/ทรานซิสเตอร์/LED/IC ฯลฯ) 0201 ถึงส่วนประกอบขนาดใหญ่ 30*30 มม. |
| ความหนา PCB | 0.6 มม. ~ 3.5 มม. |
| ขนาด PCB | 350 มม. (ยาว) x 270 มม. (กว้าง) (มาตรฐาน); 600 มม. (ยาว) x 350 มม. (กว้าง) (อุปกรณ์เสริม) |
| การเปลี่ยนหัวฉีด | การเปลี่ยนหัวฉีดอัตโนมัติ (คลังหัวฉีด 13 รู) |
| ระบบควบคุม | ระบบ Linux พร้อมจอภาพ คีย์บอร์ด และเมาส์ |
| ระบบขับเคลื่อน | แกน X&Y ขับเคลื่อนด้วยเซอร์โวมอเตอร์; ใช้การเร่งและลดความเร็วแบบ S-curve ที่ยืดหยุ่น |
| ระบบส่งกำลัง | สกรูบอล + รางนำ |
| ระบบป้อน | ตัวป้อนแบบนิวแมติก/ไฟฟ้ามาตรฐาน Yamaha 8 มม. 50 ตัว (เหมาะสำหรับถาด IC และตัวป้อนแบบแท่งด้วย) |
| ระบบวิชัน | กล้อง Snapshot x4 (ขนาดส่วนประกอบที่ใช้ได้: 14 มม. x 14 มม.); กล้อง IC x1 (ขนาดส่วนประกอบที่ใช้ได้: 30 มม. x 30 มม.); กล้อง Mark x2 |
Charmhigh SMT, จัดส่งจากโรงงาน, จัดส่งรวดเร็ว
Charmhigh, แบรนด์ชั้นนำของจีน
| รายการ | จำนวน | รายการ | จำนวน |
|---|---|---|---|
| เครื่องวางและหยิบ | 1 | แหนบ | 1 |
| หัวฉีด | 8 | ประแจหกเหลี่ยมด้านใน | 1 |
| กล่องเครื่องมือ | 1 | น้ำมันหล่อลื่น | 1 |
| บัตรรับประกัน | 1 | ตัวกรอง | 4 |
| คู่มือผู้ใช้ | 1 | ข้อต่อด่วน | 1 |
| รายงานการทดสอบ | 1 | แผ่นรองเมาส์ | 1 |
| แปรง | 1 | สายไฟ | 1 |
โปรดทราบ:เครื่องวางและหยิบเป็นชุดที่สมบูรณ์พร้อมอุปกรณ์เสริมทั้งหมดที่รวมอยู่ในแพ็คเกจ เครื่องพร้อมใช้งาน! สิ่งเดียวที่คุณต้องเตรียมคือเครื่องอัดอากาศภายนอก (สำหรับจ่ายอากาศให้กับตัวป้อนและ ANC) โปรดซื้อเครื่องนี้ด้วยความมั่นใจ เพลิดเพลินกับเครื่องวางและหยิบของคุณ!
เครื่องทั้งหมดมีการรับประกัน 1 ปีนับจากวันที่ซื้อและบริการตลอดอายุการใช้งาน
เราจัดหาอะไหล่เครื่องจักรเสมอ จัดส่งตรงจากโรงงานพร้อมการรับประกัน
เราให้บริการ Q/A และการแก้ไขปัญหาออนไลน์ รวมถึงบริการให้คำปรึกษาด้านเทคนิค
เราให้บริการหลังการขายแบบตัวต่อตัวเครื่องแต่ละเครื่องได้รับการทดสอบ 100% ก่อนจัดส่ง
