รายละเอียดสินค้า:
|
| พื้นที่หนีบ PCB สูงสุด: | 350มม.(ย)×270มม.(ก) | เครื่องป้อนอาหาร: | Yamaha Feeders 50 ชิ้น (ตัวป้อนลมและไฟฟ้า) |
|---|---|---|---|
| โวลเตชั่น: | AC220V(50Hz, 1 เฟส, 1.5kw) | ความสูงของส่วนประกอบ: | สูงสุด 12 มม |
| ความเร็วในการติดตั้ง: | IPC9850: 8850cph (ความเร็วจริง) | น้ําหนักสะสม: | 310 กก. (แบบตั้งโต๊ะ) |
| หัวฉีด: | เครื่องเปลี่ยนหัวฉีดอัตโนมัติพร้อมคลังหัวฉีด 13 ชิ้น | ความแม่นยำ: | ซีพีเค≥1.0 |
| ส่วนประกอบขั้นต่ำ: | 0201 การติดตั้งที่สมบูรณ์แบบ | มิติข้อมูล: | 1050x1050x885มม |
| สูญญากาศ: | ปั๊มสุญญากาศในตัว | แอร์ซัพพลาย: | 0.6 เมกะปาสคาล |
| เน้น: | เดสก์ท็อป SMT Pick Place Machine,4 หัว SMT Pick Place Machine,CHM-550 เครื่องรับและวาง |
||

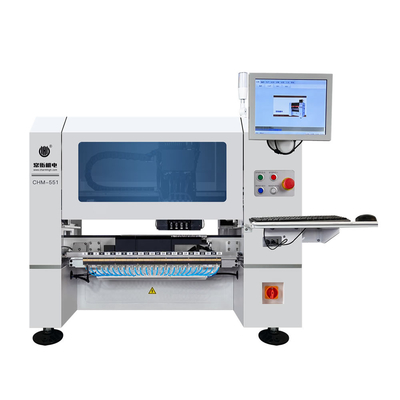

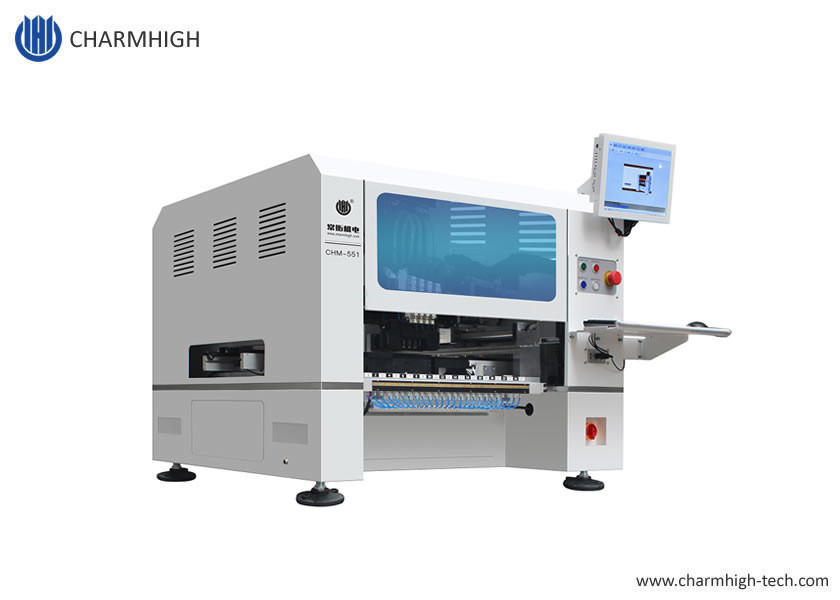

อัจฉริยะความแม่นยำสูงรุ่น 4 หัวเดสก์ท็อป SMT เครื่องเลือกสถานที่ SMD พร้อมตัวป้อน 50 ตัว CHM-551
รุ่น: CHM-551 ไฮไลท์:

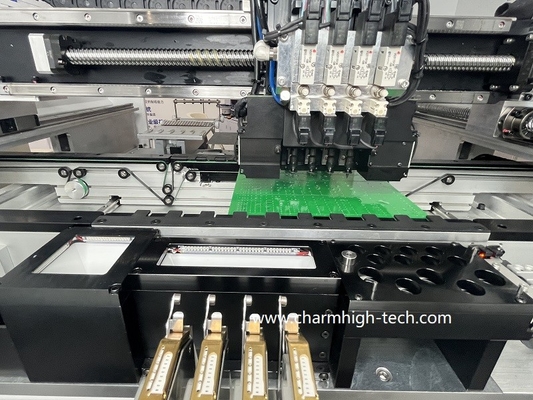

* หัววาง 4 ตำแหน่งพร้อมตัวเปลี่ยนหัวฉีดอัตโนมัติ (ไลบรารีหัวฉีด 13 รู)
* รองรับเครื่องป้อนลมและเครื่องป้อนไฟฟ้า Yamaha จำนวน 50 ชิ้น
* การกำหนดค่าที่สูงขึ้นด้วยความแม่นยำสูง รองรับ 0201 การทดสอบ CPK CPK≥1.0
* สายพานลำเลียง PCB อัตโนมัติ คุณสามารถสร้างสายการผลิต SMT ขนาดเล็กและขนาดกลางได้
* บอลสกรูและเซอร์โวมอเตอร์
-ความเร็วที่เหมาะสม: 11500CPH; IPC9850:8850CPH
* กล้อง Double mark เหมาะสำหรับบอร์ด PCB ขนาดใหญ่
-การชดเชยความร้อน เหมาะสำหรับอุณหภูมิที่แตกต่างกัน
* มาพร้อมคอมพิวเตอร์ (จอ, คีย์บอร์ด, เมาส์ USB)
ดาวน์โหลดแคตตาล็อก CHM-551 จาก:CHM-551 - แค็ตตาล็อก.pdf
| ข้อมูลจำเพาะของ Charmhigh CHM-551 | |
| ขนาด | 1,050(ย)x1,050(ก)x885มม.(ส) |
| น้ำหนัก | 230กก |
| พลังจัดหา | AC220V (50Hz, เฟสเดียว), 2.2kW |
| แอร์ซัพพลาย | 0.5MPa ~ 0.6MPa |
| การสร้างสุญญากาศ | เครื่องกำเนิดสุญญากาศ PISCO ของญี่ปุ่น |
| หัวยึด | 4 หัว |
| ความเร็วในการติดตั้ง | IPC9850: 8850cph(ความเร็วจริง) |
| ความแม่นยำในการติดตั้ง | (XY) ±0.06มม.;ซีพีเค≥1.0 |
| ควบคุมความแม่นยำ | 5μm |
| ความสูงของส่วนประกอบ | 12มม |
| ประเภทส่วนประกอบ |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA ฯลฯ (ตัวต้านทาน/ตัวเก็บประจุ/ไดโอด/ไตรโอด/LED/IC ฯลฯ) |
| ความหนาของพีซีบี | 0.6 มม.~3.5 มม |
| ขนาดพีซีบี | 350มม.(ย)x270มม.(ก) |
| การจัดส่ง PCB | สายพานลำเลียงอัตโนมัติ PCB |
| การเปลี่ยนหัวฉีด | เปลี่ยนหัวฉีดอัตโนมัติ(คลังหัวฉีด 13 รู) |
| ระบบควบคุม |
คอมพิวเตอร์อุตสาหกรรมในตัว (ระบบ Windows) พร้อมจอภาพ คีย์บอร์ด และเมาส์ |
| ระบบขับเคลื่อน | แกน X&Y ขับเคลื่อนด้วยเซอร์โวมอเตอร์ ใช้การเร่งความเร็วและการชะลอตัวแบบ S-curve ที่ยืดหยุ่น |
| ระบบส่งกำลัง | บอลสกรู + ลิเนียร์ไกด์ |
| ระบบการให้อาหาร |
50 ยามาฮ่ามาตรฐาน 8 มมเครื่องป้อนนิวแมติก / ไฟฟ้าสล็อต (เหมาะสำหรับถาด IC + แท่ง/ท่อ/เครื่องป้อนแบบสั่น) |
| ระบบการมองเห็น |
กล้องสแนปชอต x 4 (ขนาดส่วนประกอบที่ใช้ได้: 14 มม. x 14 มม.); กล้อง IC x 1 (ขนาดส่วนประกอบที่ใช้งานได้: 36 มม. x 36 มม.); มาร์คกล้องx2 |
การประยุกต์ใช้เครื่องติดตั้ง SMT
1. อุตสาหกรรมเครื่องใช้ในครัวเรือน
2. อุตสาหกรรมอิเล็กทรอนิกส์ยานยนต์
3. อุตสาหกรรมไฟฟ้า
4. อุตสาหกรรม LED
5. อุตสาหกรรมความปลอดภัย เครื่องมือ และเมตร
6. อุตสาหกรรมการสื่อสาร
7. อุตสาหกรรมการควบคุมอัจฉริยะ
8. อุตสาหกรรม Internet of Things (IOT) และอุตสาหกรรมการทหาร ฯลฯ
รายการชิ้นส่วน CHM-551
| รายการ | ปริมาณ | รายการ | ปริมาณ |
| หยิบและวางเครื่อง | 1 | ปากคีบ | 1 |
| หัวฉีด | 8 | ประแจหกเหลี่ยมด้านใน | 1 |
| กล่องเครื่องมือ | 1 | น้ำมันหล่อลื่น | 1 |
| ใบรับประกัน | 1 | กรอง | 4 |
| คู่มือการใช้งาน | 1 | ขั้วต่อที่รวดเร็ว | 1 |
| รายงานการทดสอบ | 1 | แผ่นรองเมาส์ | 1 |
| แปรง | 1 | สายไฟ | 1 |
ไฮไลท์:
1. การแลกเปลี่ยนหัวฉีดอัตโนมัติ คุณไม่จำเป็นต้องเปลี่ยนหัวฉีดด้วยตนเอง สะดวกมาก!

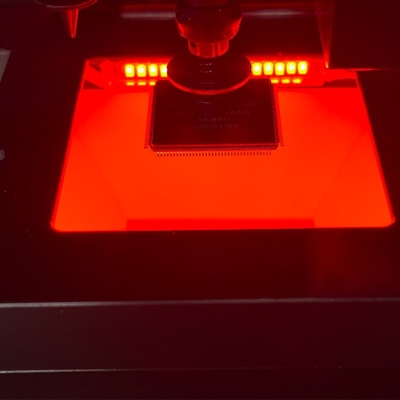

2. ระบบกล้องมองเห็นที่แข็งแกร่ง แม่นยำยิ่งขึ้น IC placecd แม่นยำยิ่งขึ้น และส่วนประกอบขั้นต่ำ 0201:
3. การกำหนดค่าสูง อายุการใช้งานยาวนาน Charmhigh ให้กลไกที่แข็งแกร่งกว่ายี่ห้ออื่นๆ
การทำงานร่วมกับเครื่องป้อนยามาฮ่ามาตรฐานสากล:
ตัวเลือก:
1. 8 มม./12 มม./16 มม./24 มม./32 มม./44 มม.ไฟฟ้า feeder
2. เครื่องป้อนลมขนาด 8x4 มม. / 12 มม. / 16 มม. / 24 มม. / 32 มม. / 44 มม.
3. เครื่องป้อนแบบสั่นสะเทือน
ความคิดเห็นของลูกค้า ตัวอย่าง PCB:
เหมาะสำหรับ PCB ที่ซับซ้อน:
เสียงตอบรับจากลูกค้าสูง 100%:
บริการและการรับประกัน:
เครื่องสมบูรณ์มีระยะเวลารับประกัน 1 ปีนับจากเวลาที่ซื้อและบริการตลอดอายุการใช้งาน
เราจัดหาอะไหล่เครื่องจักร จัดหาตรงจากโรงงานพร้อมการรับประกันเสมอ
เราให้บริการถามตอบออนไลน์และสนับสนุนการแก้ไขปัญหาและบริการคำแนะนำด้านเทคนิค
เราให้บริการหลังการขายแบบตัวต่อตัว แต่ละเครื่องได้รับการทดสอบอย่างดีก่อนส่งออก 100%
