รายละเอียดสินค้า:
|
| หัว: | 6 ชิ้น (พร้อมไลบรารีหัวฉีด 19 รู) | ขนาด PCB: | 450/900(L)มม. * 350มม.(W) (2 ตัวเลือก) |
|---|---|---|---|
| ความเร็ว: | 27800cph (เหมาะสมที่สุด) | เครื่องป้อนอาหาร: | สนับสนุน 60pcs เครื่องเลี้ยงไฟฟ้า |
| ส่วนประกอบ: | 01005, 0201,0402,-5050, SOP/QFP/QFN/BGA/แอลอีดี.. | น้ําหนักสะสม: | 1100KG |
| กล้อง: | กล้อง IC: 1 ชิ้น (36 มม.) กล้องบิน: 6 ชิ้น (16 มม.) กล้อง MARK: 2 ชิ้น | จัดส่ง PCB: | การจัดส่งอัตโนมัติ 3 ชิ้นพร้อมราง สามารถปรับความกว้างได้โดยใช้ซอฟต์แวร์ |
| ขนาด: | 1320(ย)x1600(ก)x1500(ส) | พลังงานไฟฟ้า: | AC220V (50/60Hz, 1 เฟส) 3KW |
| ประเภทตัวป้อน: | เครื่องป้อนไฟฟ้า Fuji NXT | ความหนาของ PCB: | 0.6-3.5มม |
| เน้น: | เครื่องเลือกและวาง SMT 6 หัว,60 เครื่องป้อน SMT Pick and Place Machine,60 Feeders Auto Pick And Place Machine |
||

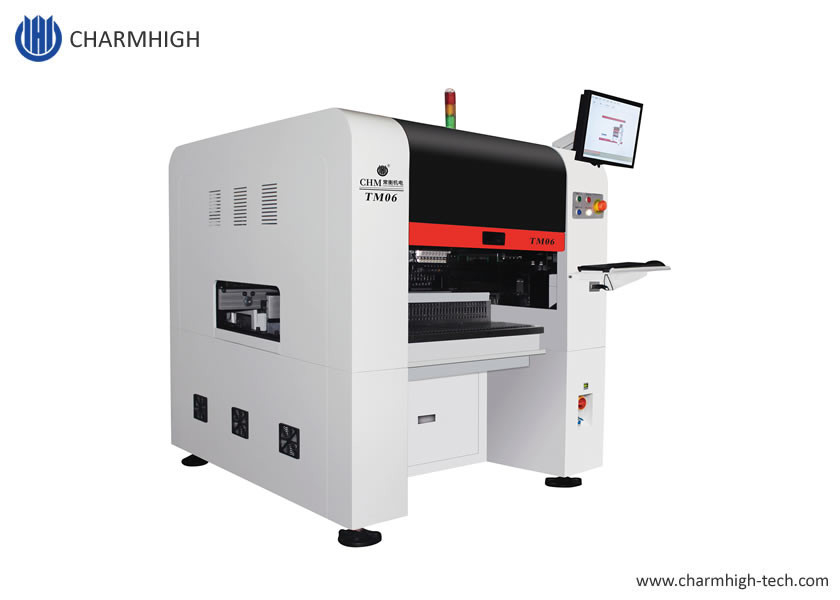

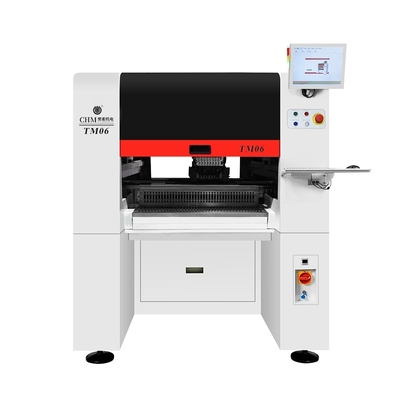

โปรแกรมสมาร์ท ความแม่นยําสูง 6 หัว SMT Pick and Place Machine TM06
ครบในแถว SMT เลือกและวางเครื่องจักรที่มี PCB conveyor
สายประกอบ PCB แบบอัตโนมัติครบครันขนาดกลาง - สําหรับการผลิตชุด SMT
1เลขรุ่น: TM06
2แบรนด์: ชาร์มไฮ
3. การตั้งค่าหลัก: 3 ชิ้น PCB การจัดส่งอัตโนมัติ + 6 หัว 60 กิน + Panasonic มอเตอร์ servo
+ การเปลี่ยนจุฬาโดยอัตโนมัติ ((19 ตําแหน่ง) + 9 กล้อง + สกรูลูกบอล + การนําเส้น ((แกน Y กับสกรูคู่)
4. เครื่องเลี้ยง: เครื่องเลี้ยงไฟฟ้าฟูจิ (ซื้อแยก)
5พื้นที่ PCB (2 ตัวเลือก): 400 * 350mm / 800 * 350mm
6. มาพร้อมกับคอมพิวเตอร์ & คีย์บอร์ด & หนูกับระบบ Windows
7องค์ประกอบ: 0201, 0402-5050, SOP, QFN, TQFP, BGA... เป็นต้น
8. 1320 ((L) x1350 ((W) x1500 ((H), AC220V (50/60Hz, 1 ช่วง)
9เวลานํา: 5-8 วันทําการ
10. การจัดส่ง: ทางอากาศ / ทางทะเล / รับจากโรงงานของเราโดยตรง / ส่งไปยังโกดังในจีน
11วิธีการชําระเงิน: โอนเงิน (T/T)
12การบรรจุ: กล่องพลายูน
เครื่องชาร์มไฮ 6 หัว SMTวิดีโอทํางานในเว็บไซต์ของลูกค้า:
https://youtu.be/aQr95HjaxFQ?si=HwKuz-CAX2lodkLv
รายละเอียด TM06:
| รุ่น | TM06 |
| ขนาด | 1320mm ((L) × 1600mm ((W) × 1500mm ((H) |
| น้ําหนัก | 1100 กิโลกรัม |
| พลังงาน | AC220V (50Hz, เฟสเดียว), 3kW |
| การจัดส่งอากาศ | 0.5MPa ~0.7MPa |
| การผลิตความว่าง | ปั๊มสูบสูบในตัว |
| จํานวนหัวปรับ | 6 หัว |
| ความเร็วการติดตั้ง | 27800cph (ดีที่สุด) |
| ความ แม่น ที่ เพิ่ม ขึ้น | ± 0.035 มม.CPK≥1.0 ((XY) |
| ความแม่นยําของการควบคุม | 4μm |
| ความสูงของส่วนประกอบ | 12 มม. |
| ประเภทส่วนประกอบ |
01005/0201/04025050/SOT/SOP/QFP/QFN/BGA ฯลฯ (ตัวต่อต้าน/ตัวประกอบ/ไดโอเดส/ไทโอเดส/LED/IC ฯลฯ) |
| ความหนาของ PCB | 0.6mm ~ 3.5mm |
| ขนาด PCB | 450mm ((L) × 350mm ((W) (มาตรฐาน); 900mm ((L) × 350mm ((W) (ไม่จําเป็น) |
| ขนส่ง PCB | เครื่องขนส่งอัตโนมัติ 3 ส่วนหนุน PCB |
| เปลี่ยนกระบอก | การเปลี่ยนจมูกอัตโนมัติ(ห้องสมุดจุล 19 หลุม) |
| ระบบควบคุม | คอมพิวเตอร์อุตสาหกรรมที่ติดตั้ง (ระบบ Windows) พร้อมจอ คีย์บอร์ด และหนู |
| ระบบขับเคลื่อน | แกน X&Y ขับเคลื่อนโดยเครื่องยนต์เซอร์โว Panasonic A6(แกน Y โดยมอเตอร์คู่); การนําการเร่งและความช้าของเส้นโค้ง S ที่ยืดหยุ่น |
| ระบบส่ง | แกน X&Y ใช้สกรูลูกบอลพื้น TBI และการนําเส้นตรง HIWIN(แกน Y กับสกรูคู่) |
| ระบบอาหาร | 60NXT 8 มิลลิเมตรสแตนดาร์ด feeder stacks (ก็เหมาะสําหรับ IC tray และ stick feeder) |
| ระบบการมองเห็น | กล้องบิน×6 (ขนาดส่วนประกอบที่ใช้ได้: 16mm×16mm) กล้อง IC × 1 (ขนาดส่วนประกอบที่ใช้ได้: 36mm × 36mm) กล้องเครื่องหมาย × 2 |

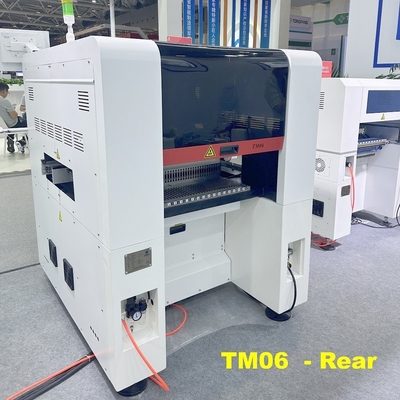

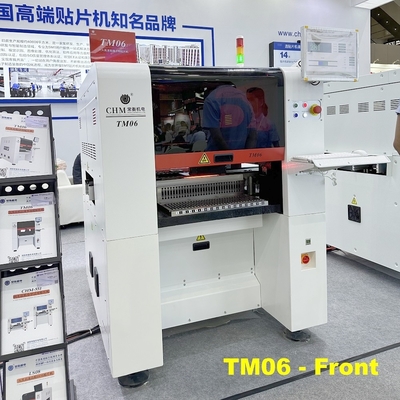

ภาพจริงสําหรับ TM06:
(CHM-551 และ TM06)
60 สล็อตเครื่องอาหาร (ทํางานกับ Fuji NXT เครื่องอาหารไฟฟ้า, เครื่องอาหารซื้อแยกกัน, 8/12/16/24/32/44mm):
มันสามารถบรรลุความละเอียดสูงและการติดตั้งที่มั่นคงของส่วนประกอบขนาดเล็ก 01005 และขนาดใหญ่
สายการผลิต SMT อัตโนมัติเต็ม:
เว็บไซต์ลูกค้า:
ตัวอย่าง PCB:
Charmhigh โรงงานตรงการจัดหา เครื่องจักร TM06, TM08, TS10, TS20 ของเราเพื่อให้อุปกรณ์สามารถทํางานได้อย่างมั่นคงและน่าเชื่อถือ ภายใต้สภาพการทํางานความเร็วสูง.
บริการและการรับประกัน:
อุปกรณ์ครบถ้วนมีระยะเวลาการรับประกัน 1 ปีตั้งแต่เวลาซื้อและการบริการตลอดชีวิต
เรามักจะให้อะไหล่ของเครื่องจักร ส่งตรงจากโรงงาน พร้อมรับประกัน
เราให้บริการ Q / A ออนไลน์และการแก้ไขปัญหาสนับสนุนและบริการให้คําปรึกษาทางเทคนิค
เราให้บริการหลังการขาย 1 ต่อ 1เครื่องจักรทุกเครื่อง ถูกทดสอบ 100% ก่อนที่จะส่งออก
