เครื่องหยิบและวาง 4 หัวระดับไฮเอนด์ CHM-551P การสร้างต้นแบบที่แม่นยำ

เครื่องหยิบและวาง 4 หัวระดับไฮเอนด์ CHM-551P การสร้างต้นแบบที่แม่นยำ
เครื่องหยิบและวาง 4 หัวระดับไฮเอนด์ CHM-551P การสร้างต้นแบบที่แม่นยำ เครื่องหยิบและวาง 4 หัวระดับไฮเอนด์ CHM-551P การสร้างต้นแบบที่แม่นยำ เครื่องหยิบและวาง 4 หัวระดับไฮเอนด์ CHM-551P การสร้างต้นแบบที่แม่นยำ เครื่องหยิบและวาง 4 หัวระดับไฮเอนด์ CHM-551P การสร้างต้นแบบที่แม่นยำ เครื่องหยิบและวาง 4 หัวระดับไฮเอนด์ CHM-551P การสร้างต้นแบบที่แม่นยำ

ภาพใหญ่ :  เครื่องหยิบและวาง 4 หัวระดับไฮเอนด์ CHM-551P การสร้างต้นแบบที่แม่นยำ

รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Charmhigh
ได้รับการรับรอง: CE
หมายเลขรุ่น: ซีเอชเอ็ม-551พี
เอกสาร: Charmhigh CHM-551P - Catalo...og.pdf
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1
ราคา: $11,000
รายละเอียดการบรรจุ: กล่องไม้
เวลาการส่งมอบ: 2-5 วัน
เงื่อนไขการชำระเงิน: ที/ที, เวสเทิร์นยูเนี่ยน
สามารถในการผลิต: 50 ต่อเดือน

เครื่องหยิบและวาง 4 หัวระดับไฮเอนด์ CHM-551P การสร้างต้นแบบที่แม่นยำ

ลักษณะ
เครื่องป้อน: Yamaha Feeders 50 ชิ้น (ตัวป้อนลมและไฟฟ้า) ระบบปฏิบัติการ: Windows (มาพร้อมกับพีซีและเมาส์คีย์บอร์ด)
การสอบเทียบความน่าเชื่อถือ: ปรับเทียบจุดมาร์คอัตโนมัติ ความแม่นยำในการติดตั้ง: (XY) ±0.06มม. CPK≥1.0
ความสูงของส่วนประกอบ: 12มม มิติ: 1,050 มม. (ย) x1,050 มม. (กว้าง) x885 มม. (ส)
หัวฉีด: เครื่องเปลี่ยนหัวฉีดอัตโนมัติพร้อมคลังหัวฉีด 13 ชิ้น ขนาด PCB สูงสุด: 350mm(L)x270mm(W) (Standard); 350 มม. (ย) x270 มม. (กว้าง) (มาตรฐาน); 600mm(L)x350m
น้ำหนักสุทธิ: 200กก ความเร็วในการติดตั้ง: 11500CPH(optimal); 11500CPH (เหมาะสมที่สุด); IPC9850:8850cph IPC9850:8850cph

เครื่องหยิบและวาง SMT 4 หัวรุ่น CHM-551P ระดับไฮเอนด์ สำหรับการผลิตต้นแบบที่แม่นยำ
ภาพรวมผลิตภัณฑ์

CHM-551P เป็นเครื่องหยิบและวาง SMT 4 หัวรุ่นใหม่ที่ออกแบบมาสำหรับการประกอบ SMT ที่มีความแม่นยำสูงในการผลิตอิเล็กทรอนิกส์และการใช้งานด้าน R&D สร้างขึ้นด้วยโครงเหล็กหล่อสำหรับงานหนัก เครื่องระดับอุตสาหกรรมนี้ให้ความเสถียรของโครงสร้างที่เหนือกว่า การสั่นสะเทือนที่ลดลง และความแม่นยำและความเร็วในการวางที่เพิ่มขึ้นอย่างมาก

คุณสมบัติหลัก
  • รองรับการทดสอบ CPK
  • เปลี่ยนหัวฉีดอัตโนมัติ (คลังหัวฉีด 13 ชุด)
  • การชดเชยความร้อน
  • การลำเลียงอัตโนมัติ
  • ความเร็วสูงสุด: 14,400 CPH
  • โครงสร้างเหล็กหล่อ
การใช้งาน
  • การประกอบ PCB ขนาดเล็กถึงปานกลาง
  • การผลิตแถบ LED และหลอดไฟ
  • การผลิตตามสัญญาอิเล็กทรอนิกส์ (EMS)
  • การผลิตต้นแบบ R&D
  • สถาบันการศึกษา
  • สายการผลิต SMT ที่กำลังเติบโต
ข้อมูลจำเพาะทางเทคนิค
ขนาด 1020 มม. (ยาว) x 1180 มม. (กว้าง) x 1450 มม. (สูง)
น้ำหนัก 556 กก.
แหล่งจ่ายไฟ AC220V (50Hz, เฟสเดียว) 1.5kw (กำลังเฉลี่ย 350w)
แหล่งจ่ายอากาศ 0.5MPa ~0.7MPa
การสร้างสุญญากาศ ปั๊มสุญญากาศในตัว
จำนวนหัวติดตั้ง 4 หัว
ความเร็วในการติดตั้ง 14,400 CPH (สูงสุด)
ความแม่นยำในการติดตั้ง (XY)±0.035 มม.; CPK≥1.0
ความสูงของส่วนประกอบ 12 มม.
ประเภทส่วนประกอบ 0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA ฯลฯ (ตัวต้านทาน/ตัวเก็บประจุ/ไดโอด/ทรานซิสเตอร์/LED/IC ฯลฯ) 0201 ถึงส่วนประกอบขนาดใหญ่ 30*30 มม.
ความหนา PCB 0.6 มม. ~ 3.5 มม.
ขนาด PCB 350 มม. (ยาว) x 270 มม. (กว้าง) (มาตรฐาน); 600 มม. (ยาว) x 350 มม. (กว้าง) (อุปกรณ์เสริม)

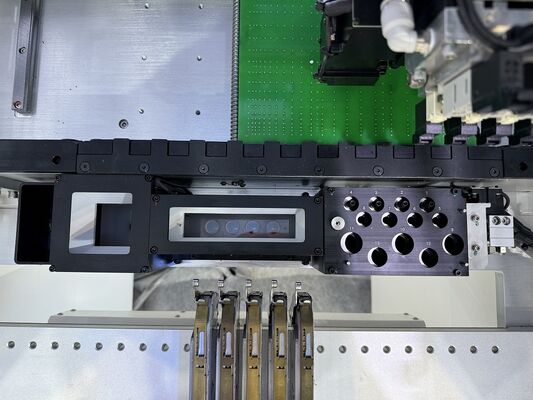

การเปลี่ยนหัวฉีด การเปลี่ยนหัวฉีดอัตโนมัติ (คลังหัวฉีด 13 รู)
ระบบควบคุม ระบบ Linux พร้อมจอภาพ คีย์บอร์ด และเมาส์
ระบบขับเคลื่อน แกน X และ Y ขับเคลื่อนด้วยเซอร์โวมอเตอร์ ใช้การเร่งและลดความเร็วแบบ S-curve ที่ยืดหยุ่น
ระบบส่งกำลัง สกรูบอล + รางนำ
ระบบป้อน ถาดป้อนแบบนิวแมติก/ไฟฟ้ามาตรฐาน Yamaha 50 ตัว ขนาด 8 มม. (ยังเหมาะสำหรับถาด IC และตัวป้อนแบบแท่ง)
ระบบวิชัน กล้อง Snapshot x4 (ขนาดส่วนประกอบที่ใช้ได้: 14 มม. * 14 มม.); กล้อง IC x1 (ขนาดส่วนประกอบที่ใช้ได้: 30 มม. * 30 มม.); กล้อง Mark x2

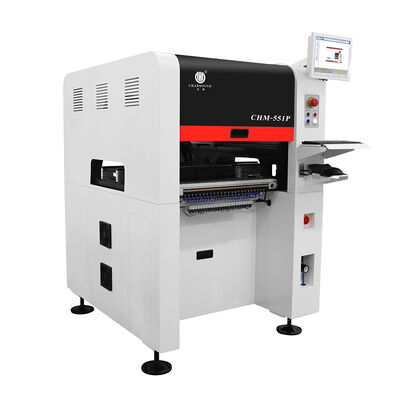

ภาพรวมเครื่องจักร
CHM-551P Pick and Place Machine
ความเข้ากันได้ของตัวป้อน

ทำงานร่วมกับตัวป้อนนิวแมติกและตัวป้อนไฟฟ้า Yamaha มาตรฐานสากล (ซื้อแยกต่างหาก):

  • ตัวป้อนไฟฟ้า 8 มม./12 มม./16 มม./24 มม./32 มม./44 มม.
  • ตัวป้อนนิวแมติก 8x4 มม./12 มม./16 มม./24 มม./32 มม./44 มม.
  • ตัวป้อนแบบสั่น
Feeder compatibility options

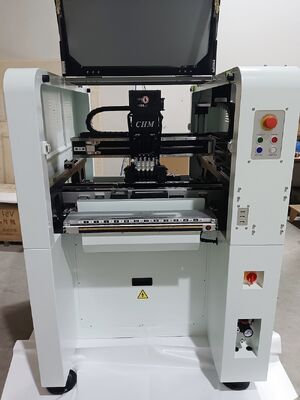

การติดตั้งลูกค้า
Customer site installation

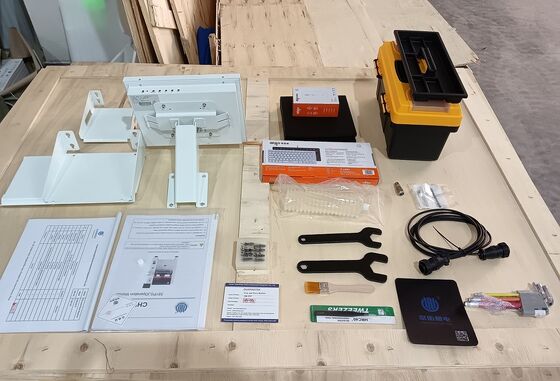

รายการอะไหล่
เครื่องหยิบและวาง 1 แหนบ 1
หัวฉีด 8 ประแจหกเหลี่ยมด้านใน 1
กล่องเครื่องมือ 1 น้ำมันหล่อลื่น 1
บัตรรับประกัน 1 ตัวกรอง 4
คู่มือผู้ใช้ 1 ข้อต่อด่วน 1
รายงานการทดสอบ 1 แผ่นรองเมาส์ 1
แปรง 1 สายไฟ 1
Parts and accessories included
ทำไมต้องเลือก CHM-551P รุ่นอัปเกรด?

ด้วยโครงสร้างเหล็กหล่อ การออกแบบประหยัดพื้นที่แนวตั้ง และความแม่นยำที่เพิ่มขึ้น CHM-551P นำเสนอประสิทธิภาพการวาง SMT ระดับอุตสาหกรรมในราคาที่แข่งขันได้ ระยะเวลารอคอยสินค้า 2-4 วัน พร้อมสต็อกพร้อมใช้งาน

หมายเหตุสำคัญ

เครื่องหยิบและวางเป็นชุดที่สมบูรณ์พร้อมอุปกรณ์เสริมทั้งหมดที่รวมอยู่ในแพ็คเกจ เครื่องพร้อมใช้งาน!

สิ่งเดียวที่คุณต้องเตรียมคือเครื่องอัดอากาศภายนอก (จ่ายอากาศสำหรับตัวป้อนแบบนิวแมติก)

โปรดซื้อเครื่องนี้ด้วยความมั่นใจ

บริการและการรับประกัน

เครื่องจักรทั้งหมดมีการรับประกัน 1 ปีนับจากเวลาที่ซื้อและบริการตลอดอายุการใช้งาน

เราจัดหาอะไหล่ของเครื่องจักรเสมอ การจัดส่งโดยตรงจากโรงงานพร้อมการรับประกัน

เราให้บริการถาม-ตอบออนไลน์และสนับสนุนการแก้ไขปัญหาและคำแนะนำทางเทคนิค

เราให้บริการหลังการขายแบบตัวต่อตัวเครื่องแต่ละเครื่องได้รับการทดสอบ 100% ก่อนจัดส่ง
