รายละเอียดสินค้า:
|

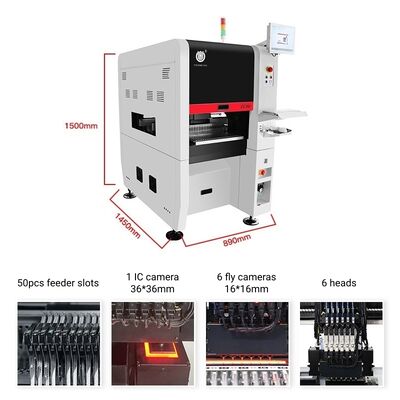

| มิติ TC06: | 890x1450x1500มม.(ยาวxกว้างxสูง) | น้ำหนักสุทธิ: | 960กก |
|---|---|---|---|
| พลัง: | AC220V (50 เฮิรตซ์, เฟสเดียว) | ความเร็วที่เหมาะสมที่สุด: | 27800 ซีพีเอช |
| เครื่องป้อน: | รองรับ 50 ชิ้น NXT Electric Feeder | ขนาดพีซีบี: | 350 มม. (l) * 300 มม. (W) |
| องค์ประกอบต่ำสุดและสูงสุด: | 01005 ถึง 36*36 มม. ไอซี | ความสูงสูงสุดของส่วนประกอบ: | 12มม |

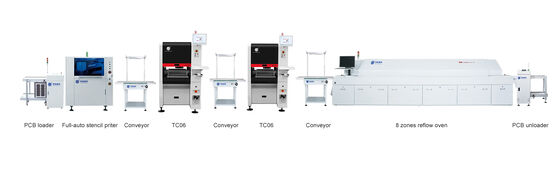

เครื่องจับและวางเครื่อง TC06 แบบคู่ สายการผลิต SMT แบบอัตโนมัติเต็ม

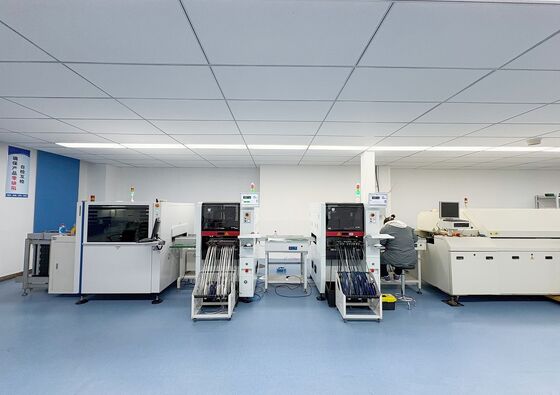

สายการประกอบ SMT ของเครื่อง TC06 แบบสองแบบระดับสูง เพื่อผลิต PCBA ที่มีประสิทธิภาพ
| ขนาด | 890mm ((L) x1450mm ((W) x1500mm ((H) |
| น้ําหนัก | 900 กก. |
| พลังงาน | AC220V (50Hz, เฟสเดียว), 3kW |
| การจัดส่งอากาศ | 0.5MPa ~0.7MPa |
| การผลิตความว่าง | ปั๊มสูบสูบใน |
| จํานวนหัวปรับ | 6 |
| ความเร็วการติดตั้ง | 27800cph (ดีที่สุด) |
| ความ แม่น ที่ เพิ่ม ขึ้น | (xy) + 30μm, CPK≥1.0 |
| ความสูงของส่วนประกอบ | ≤ 12 มม |
| ประเภทส่วนประกอบและระยะ | การยกเว้นตัวประกอบความต้านทาน, ไดโอเดสกลม, อลูมิเนียมตัวประกอบความต้านทาน, SOT, SOP, QFP, QFN, BGA, ฯลฯ - ขนาด 01005 นิ้วถึง 36 * 36 มิลลิเมตร, และส่วนประกอบที่ใหญ่กว่าการติดตั้ง |
| ความหนาของ PCB | 0.6mm ~ 3.5mm |
| ขนาด PCB | 350mm ((L) x 300mm ((W) |
| ขนส่ง PCB | เครื่องขนส่งอัตโนมัติ 3 ช่องทาง, เครื่องสนับสนุน PCB |
| เปลี่ยนกระบอก | การเปลี่ยนจุลยนต์อัตโนมัติ (ห้องสมุดจุลยนต์ 19 หลุม) |
| ระบบควบคุม | คอมพิวเตอร์อุตสาหกรรมที่ติดตั้ง (ระบบ Windows) พร้อมเครื่องจอ คีย์บอร์ด และหนู |
| ระบบขับเคลื่อน | แกน X&Y ขับเคลื่อนโดยเครื่องยนต์เซอร์โว Panasonic |
| ระบบส่ง | สกรูการก่อดิน + การนําเส้นตรง |
| ระบบอาหาร | 50 NXT 8mm สตานด์ feeder stacks (ยังเหมาะสําหรับ IC tray และ stick feeder) |
| ระบบการมองเห็น | กล้องบิน x 6 (ขนาดส่วนประกอบที่ใช้ได้: 16mmx16mm); กล้อง IC x 1 (ขนาดส่วนประกอบที่ใช้ได้: 36mmx36mm); กล้องหมายเลข x 2 |
| รายการ | จํานวน | รายการ | จํานวน |
|---|---|---|---|
| TC06 เครื่องเก็บและวาง | 1 | น้ํามันหล่อลื่น | 1 |
| เครื่องปั่น | 8 | เครื่องกรอง | 4 |
| กล่องเครื่องมือ | 1 | เครื่องเชื่อมเร็ว | 1 |
| บัตรรับประกัน | 1 | แมวแพด | 2 |
| คู่มือผู้ใช้ | 1 | สายไฟฟ้า | 2 |
| รายงานการทดสอบ | 1 | คีย์บอร์ด | 1 |
| ผ้าแปรง | 1 | แมวแพด | 1 |
| ผ้าปู | 1 | LCD | 1 |
อุปกรณ์ครบถ้วนมีระยะเวลาการรับประกัน 1 ปีตั้งแต่เวลาซื้อและการบริการตลอดชีวิต
เรามักจะให้อะไหล่ของเครื่องจักร ส่งตรงจากโรงงาน พร้อมรับประกัน
เราให้บริการ Q / A ออนไลน์และการแก้ไขปัญหาสนับสนุนและบริการให้คําปรึกษาทางเทคนิค
เครื่องจักรทุกเครื่อง ถูกทดสอบ 100% ก่อนที่จะส่งออก
