รายละเอียดสินค้า:
|
| เครื่องพิมพ์วางประสาน: | เครื่องพิมพ์ Semi-Auto stencil 3250 | เลือกสถานที่ mahcine: | Charmhigh TC06 (6 หัว) |
|---|---|---|---|
| เตาอบรีด: | 6 โซนเพิ่มขึ้น 6+ลง 6 | เครื่องอื่นๆ: | SMT สายพานลำเลียง 60 ซม. |
CPK >1.0, รองรับ 01005, ความเร็ว 27800cph, ดีไซน์แคบกว้าง 890 มม. เครื่องหยิบและวาง SMT อัตโนมัติ Charmhigh TC06 ออกแบบมาเพื่อการประกอบ PCB ที่รวดเร็วและแม่นยำ ด้วยความกว้างที่กะทัดรัด 890 มม. ออกแบบมาให้พอดีกับลิฟต์มาตรฐานได้อย่างง่ายดาย เป็นเครื่องหยิบและวางที่สมบูรณ์แบบสำหรับบริษัทสตาร์ทอัพ เราขอแนะนำอย่างยิ่งสำหรับการติดตั้งที่แม่นยำ เครื่องจักรทั้งหมดมีการรับประกัน 1 ปีนับจากเวลาที่ซื้อและบริการตลอดอายุการใช้งานเครื่องหยิบและวาง TC06 6 หัว รุ่นขายดี โครงเหล็กหล่อ
เครื่องหยิบและวาง SMT ระดับไฮเอนด์ TC06 ประหยัดพื้นที่
ภาพรวมผลิตภัณฑ์
ข้อมูลจำเพาะทางเทคนิค
ขนาด
890 มม. (ยาว) x 1450 มม. (กว้าง) x 1500 มม. (สูง)
น้ำหนัก
900 กก.
แหล่งจ่ายไฟ
AC220V (50Hz, เฟสเดียว), 3kW
แหล่งจ่ายอากาศ
0.5MPa ~0.7MPa
การสร้างสุญญากาศ
ปั๊มสุญญากาศในตัว
จำนวนหัวติดตั้ง
6
ความเร็วในการติดตั้ง
27800cph (เหมาะสมที่สุด)
ความแม่นยำในการติดตั้ง
(xy)+30µm, CPK≥1.0
ความสูงของส่วนประกอบ
≤12 มม.
ประเภทและช่วงของส่วนประกอบ
ยกเว้นตัวต้านทานและตัวเก็บประจุ, ไดโอดทรงกระบอก, ตัวเก็บประจุอลูมิเนียม, SOT, SOP, QFP, QFN, BGA, ฯลฯ ขนาดนิ้ว 01005 ถึง 36*36 มม. และการติดตั้งส่วนประกอบที่ใหญ่ขึ้น
ความหนา PCB
0.6 มม. ~ 3.5 มม.
ขนาด PCB
350 มม. (ยาว) x 300 มม. (กว้าง)
การลำเลียง PCB
การลำเลียงอัตโนมัติแบบราง 3 ส่วน, อุปกรณ์รองรับ PCB
การเปลี่ยนหัวฉีด
การเปลี่ยนหัวฉีดอัตโนมัติ (คลังหัวฉีด 19 รู)
ระบบควบคุม
คอมพิวเตอร์อุตสาหกรรมในตัว (ระบบ Windows) พร้อมจอภาพ คีย์บอร์ด และเมาส์
ระบบขับเคลื่อน
แกน X และ Y ขับเคลื่อนด้วยมอเตอร์เซอร์โว Panasonic
ระบบส่งกำลัง
สกรูยึด + รางนำ
ระบบป้อน
ถาดป้อนมาตรฐาน NXT 8 มม. 50 ถาด (เหมาะสำหรับถาด IC และถาดแบบแท่งด้วย)
ระบบวิชัน
กล้อง Fly x 6 (ขนาดส่วนประกอบที่ใช้ได้: 16 มม. x 16 มม.); กล้อง IC x 1 (ขนาดส่วนประกอบที่ใช้ได้: 36 มม. x 36 มม.); กล้อง Mark x 2

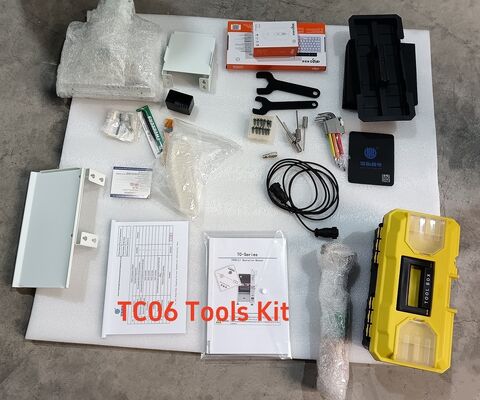

รายการชิ้นส่วนมาตรฐาน
รายการ
จำนวน
รายการ
จำนวน
เครื่องหยิบและวาง TC06
1
น้ำมันหล่อลื่น
1
หัวฉีด
8
ตัวกรอง
4
กล่องเครื่องมือ
1
ข้อต่อด่วน
1
บัตรรับประกัน
1
แผ่นรองเมาส์
2
คู่มือผู้ใช้
1
สายไฟ
2
รายงานการทดสอบ
1
คีย์บอร์ด
1
แปรง
1
แผ่นรองเมาส์
1
แหนบ
1
จอ LCD
1

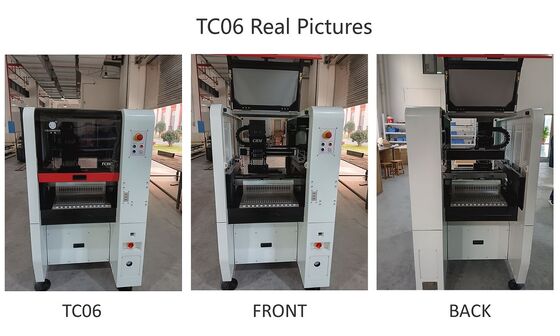

รูปภาพสินค้า

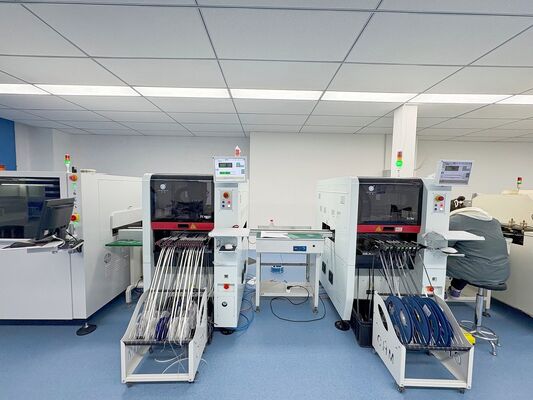

เวิร์คช็อปของลูกค้า
บริการและการรับประกัน
การสนับสนุนทางเทคนิค
