รายละเอียดสินค้า:
|
| หัว: | 6PCS (พร้อมตำแหน่งการเปลี่ยนตำแหน่งหัวฉีด 19PCS) | ขนาด PCB: | 350 มม. (l) * 300 มม. (W) |
|---|---|---|---|
| ความเร็ว: | 27800 CPH (เงื่อนไขที่ดีที่สุดภายใต้ บริษัท ของเรา) | เครื่องป้อนอาหาร: | รองรับ 50 ชิ้น NXT Electric Feeder |
| ส่วนประกอบ: | 01005, 0201,0402, -5050, SOP, QFN, BGA ถึง 36*36 มม. ส่วนประกอบที่ใหญ่กว่า | ความสูงของส่วนประกอบสูงสุด: | 12 มม. |
| กล้อง: | กล้อง IC: 1pcs (36x36mm); กล้องบิน: 6pcs (16x16mm); Mark Camera: 2pcs | จัดส่ง PCB: | การจัดส่งอัตโนมัติ 3 ชิ้นพร้อมราง สามารถปรับความกว้างได้โดยใช้ซอฟต์แวร์ |
| ขนาด: | 890 มม. (l) x1450 มม. (W) x1500mm (h) | พลังงานไฟฟ้า: | AC220V (50 เฮิรตซ์, เฟสเดียว) |
| ประเภทตัวป้อน: | เครื่องป้อนไฟฟ้า Fuji NXT | มอเตอร์: | เซอร์โวมอเตอร์ของพานาโซนิค |
| ความหนาของ PCB: | 0.6-3.5มม | น้ําหนักสะสม: | 900กก |
เครื่องชาร์มไฮมูลล์ พิก แอนด์ เพลส
การออกแบบแบบสูงและคอมแพคต์โกงเหล็กเหล็กรวม โครงสร้างรังสีเอ็กซ์ที่แข็งแกร่ง
6 หัว 50 เครื่องอาหาร, การสนับสนุน 01005CPK> 1.0
หน้ากว้าง 89 ซม เหมาะสําหรับประตูสํานักงานและลิฟท์ส่วนใหญ่
TC06 SMT pick and place machine ออกแบบมาโดยมีการประกอบ PCBA แบบโมดูลไว้ในใจ เครื่องนี้รองรับ ICs ความละเอียด ultra-fine pitch, BGA, QFN และส่วนประกอบ 0201,01005 ที่ไม่ทํางานด้วยความแม่นยําที่น่าทึ่งการออกแบบที่คอมแพคตทําให้การบูรณาการได้อย่างต่อเนื่องในสาย SMT ใหม่ทําให้มันเหมาะสมสําหรับ อิเล็กทรอนิกส์ที่สมาร์ท อุปกรณ์ IoT และการผลิตโมดูลที่กําหนดเอง
ข้อดีของ TC06:
1การสนับสนุน CPK เป็นกุญแจสําคัญในการเลือกเครื่องรับและวาง ทําให้กระบวนการผลิต SMT ได้มั่นคงมากขึ้น
2.ANC: เครื่องยัดจุ้ยอัตโนมัติ ทําให้การผลิต SMT มีสติและมีประสิทธิภาพมากขึ้น
3.หัวติดตั้งความแม่นยําสูง 6 หัว: เครื่องเดียวสามารถตอบสนองความต้องการการติดตั้งของส่วนประกอบต่าง ๆ ด้วยความมั่นคงสูง
4.โครงสร้างพื้นฐานเหล็กเหล็ก, เครื่องเลือกและวางทํางานเรียบร้อยที่ความเร็วสูง
5.แกน X&Y ที่ขับเคลื่อนโดยเครื่องยนต์ Panasonic รับประกันความมั่นคงและความแม่นยําของเครื่องยนต์ในระยะยาว
ช่อง YouTube Charmhigh: https://www.youtube.com/@KimiLiuCharmhigh/videos
TC06 วิดีโอทํางาน ติดตั้ง 01005: https://www.youtube.com/watch?v=jmGMTdvt9FY

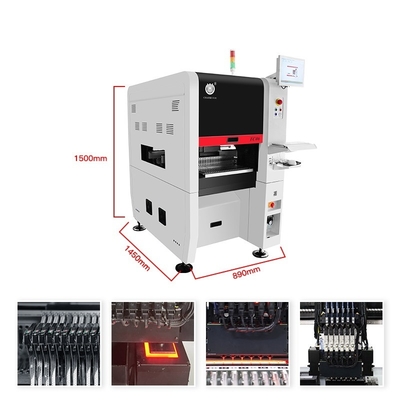

ปริมาตร TC06 Charmhigh:
| ขนาด |
890mm ((L) x1450mm ((W) x1500mm ((H)
|
| น้ําหนัก | 900 กก. |
| พลังงาน | AC220V (50Hz, เฟสเดียว), 3kW |
| การจัดส่งอากาศ | 0.5MPa ~0.7MPa |
| การผลิตความว่าง | ปั๊มสูบสูบใน |
| จํานวนหัวปรับ | 6 |
| ความเร็วการติดตั้ง | 27800cph (ดีที่สุด) |
| ความ แม่น ที่ เพิ่ม ขึ้น | (xy) + 30μm, CPK≥1.0 |
| ความสูงของส่วนประกอบ | ≤ 12 มม |
|
ประเภทส่วนประกอบ ระยะส่วนประกอบ |
- การยกเว้นตัวประกอบความต้านทาน, ไดโอเดสกลม, อลูมิเนียม - ขนาด 1 นิ้ว01005 ถึง 36*36 มิลลิเมตรและส่วนประกอบขนาดใหญ่การติดตั้ง |
| ความหนาของ PCB | 0.6mm ~ 3.5mm |
| ขนาด PCB | 350mm ((L) x 300mm ((W) |
| ขนส่ง PCB | เครื่องขนส่งอัตโนมัติ 3 ช่องทาง, เครื่องสนับสนุน PCB |
| เปลี่ยนกระบอก | การเปลี่ยนจุลยนต์อัตโนมัติ (ห้องสมุดจุลยนต์ 19 หลุม) |
| ระบบควบคุม | คอมพิวเตอร์อุตสาหกรรมที่ติดตั้ง (ระบบ Windows) พร้อมจอ คีย์บอร์ด และหนู |
| ระบบขับเคลื่อน |
แกน X&Y ขับโดยเครื่องยนต์เซอร์โว Panasonic |
| ระบบส่ง | สกรูการก่อดิน + การนําเส้นตรง |
| ระบบอาหาร | 50 NXT 8 มิลลิเมตรสแตนดาร์ด feeder stacks (ก็เหมาะสําหรับ IC tray และ stick feeder) |
| ระบบการมองเห็น | กล้องบิน x 6 (ขนาดส่วนประกอบที่ใช้ได้: 16mmx16mm) กล้อง IC x 1 (ขนาดส่วนประกอบที่ใช้ได้: 36mmx36mm) กล้องเครื่องหมาย x 2 |

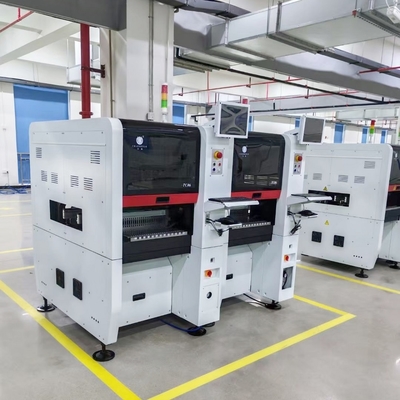

สองหน่วย Charmhigh TC06 ทํางานร่วมกัน 27800 CPH * 2 = 55600 CPH
เครื่องเก็บและวางของนี้มันคอมพัคต์และน่ารัก แต่ยังมีพลังอย่างไม่น่าเชื่อ
ชาร์มไฮ TC06: การตรวจสอบ CPK ผ่านTC06:CPK≥1.0, การสนับสนุน 01005:
ระยะการติดตั้ง:

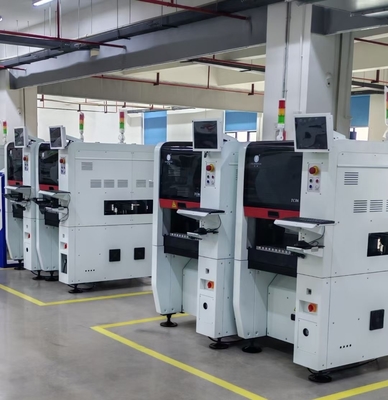

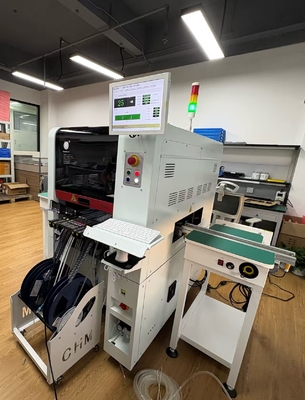

เว็บไซต์ลูกค้า:
TC06 การบรรจุที่แข็งแรง:
บริการและการรับประกัน:
อุปกรณ์ครบถ้วนมีระยะเวลาการรับประกัน 1 ปีตั้งแต่เวลาซื้อและการบริการตลอดชีวิต
เรามักจะให้อะไหล่ของเครื่องจักร ส่งตรงจากโรงงาน พร้อมรับประกัน
เราให้บริการ Q / A ออนไลน์และการแก้ไขปัญหาสนับสนุนและบริการให้คําปรึกษาทางเทคนิค
เราให้บริการหลังการขาย 1 ต่อ 1เครื่องจักรทุกเครื่อง ถูกทดสอบ 100% ก่อนที่จะส่งออก
การสนับสนุนทางเทคนิค
คิมิ ลิว: ม็อบ/ วอทแอป: +8613510675756
อีเมล:kimi@charmhigh-tech.com
ยินดีต้อนรับมาติดตามเราYouTube:https://www.youtube.com/@KimiLiuCharmhigh/videos
หากคุณต้องการทราบข้อมูลเพิ่มเติม โปรดติดต่อเราทางอีเมลเราจะตอบคุณในครั้งแรก
ทําไมต้องเลือกเรา
1.CHARMHIGH ให้บริการลูกค้าในกว่า 30 ประเทศทั่วโลก โดยได้รับความไว้วางใจของพวกเขา
2ด้วยความเชี่ยวชาญในด้านการผลิต SMT เราเชี่ยวชาญในการออกแบบและส่งมอบคําตอบ SMT ที่ปรับปรุงให้ได้อย่างครบถ้วน จากแนวคิดถึงการผลิต
3.ทีมงานของเราให้บริการทางเทคนิคผู้เชี่ยวชาญ และการสนับสนุนที่ตอบสนอง เพื่อรับรองการดําเนินงานที่เรียบร้อยและมีประสิทธิภาพสูงสุด
4.เรามีประสบการณ์อย่างมากมายในการวินิจฉัยและแก้ปัญหา SMT โดยให้บริการคําตอบที่ปรับปรุงให้กับความต้องการการผลิตทุกรายการ
5.ด้วยการเลือก CHARMHIGH คุณจะได้รับพันธมิตรที่น่าเชื่อถือและยาวนาน ที่มุ่งมั่นในความสําเร็จของคุณในการผลิต SMT
บริการเพิ่มมูลค่า:
1.โปรแกรมออฟไลน์ฟรี (มูลค่า 2,083 ดอลลาร์สหรัฐ) - เรียบเรียงการตั้งค่าของคุณและลดเวลาการเขียนโปรแกรมอย่างสําคัญ
2.รวมตารางบรรทุกออฟไลน์ฟรี (มูลค่า 277 ดอลลาร์) - อุปกรณ์พร้อมใช้งานเพื่อผลิตอย่างทันที
3.แนวทางการดําเนินงานออนไลน์ - การสนับสนุนจากผู้เชี่ยวชาญรับประกันการดําเนินงานอย่างเรียบร้อยและการดําเนินงานที่ไม่ต้องกังวล
ผู้ติดต่อ: Kimi Liu
โทร: +86 135 106 75756
แฟกซ์: 86-131-0721-9945
