รายละเอียดสินค้า:
|
| หัว: | 6PCS (พร้อมตำแหน่งการเปลี่ยนตำแหน่งหัวฉีด 19PCS) | ขนาด PCB: | 350 มม. (l) * 300 มม. (W) |
|---|---|---|---|
| ความเร็ว: | 27800 CPH (เงื่อนไขที่ดีที่สุดภายใต้ บริษัท ของเรา) | เครื่องป้อนอาหาร: | รองรับ 50 ชิ้น NXT Electric Feeder |
| ส่วนประกอบ: | 01005, 0201,0402, -5050, SOP, QFN, BGA ถึง 36*36 มม. ส่วนประกอบที่ใหญ่กว่า | ความสูงของส่วนประกอบสูงสุด: | 12 มม. |
| กล้อง: | กล้อง IC: 1pcs (36x36mm); กล้องบิน: 6pcs (16x16mm); Mark Camera: 2pcs | จัดส่ง PCB: | การจัดส่งอัตโนมัติ 3 ชิ้นพร้อมราง สามารถปรับความกว้างได้โดยใช้ซอฟต์แวร์ |
| ขนาด: | 890 มม. (l) x1450 มม. (W) x1500mm (h) | พลังงานไฟฟ้า: | AC220V (50 เฮิรตซ์, เฟสเดียว) |
| ประเภทตัวป้อน: | เครื่องป้อนไฟฟ้า Fuji NXT | มอเตอร์: | เซอร์โวมอเตอร์ของพานาโซนิค |
| ความหนาของ PCB: | 0.6-3.5มม | น้ําหนักสะสม: | 900กก |
น่ารัก แต่แข็งแรง!

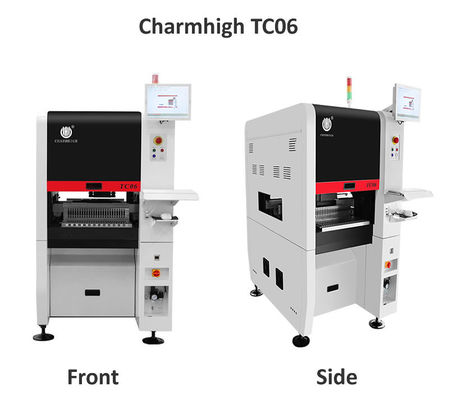

TC06 เครื่องสั้น 6 หัวความเร็วสูง SMT Pick and Place Machine กับแพลตฟอร์มเหล็กเหล็กเหล็ก
โมดูล SMT เครื่องเลือกและวาง6 หัว 50 เครื่องอาหาร, การสนับสนุน 01005 CPK> 1.0
หน้ากว้าง 89 ซม เหมาะสําหรับประตูสํานักงานและลิฟท์ส่วนใหญ่
เครื่องผลิต PCB สายประกอบ PCB อัตโนมัติเต็ม แบรนด์ชั้นนําของ Chiense Charmhigh
1เลขรุ่น: TC06
2แบรนด์: ชาร์มไฮ
3การตั้งค่าหลัก:อัตโนมัติเต็มในสาย + PCB การจัดส่งอัตโนมัติ + 6 หัว 50 กิน +(xy) + 30μmCPK>1.0 + แกน X&Y ขับเคลื่อนโดยเครื่องยนต์เซอร์โวโซนิค + เครื่องเปลี่ยนจมน้ําอัตโนมัติ + กล้อง 9 เครื่อง + สกรูพื้นดิน & การนําเส้น +การชดเชยความร้อน + ความเร็วที่ดีที่สุด: 27800CPH

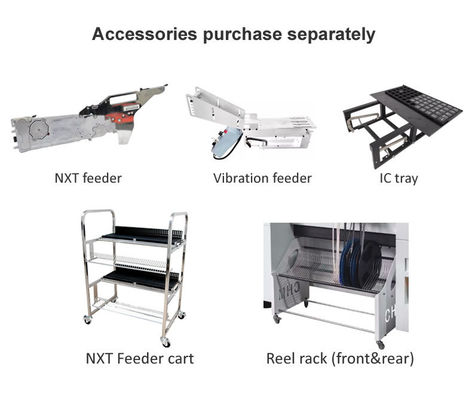

4. เครื่องเลี้ยง: เครื่องเลี้ยงไฟฟ้าฟูจิ (ซื้อแยก)
5พื้นที่ PCB:350mm ((L) * 300mm ((W)
6. มาพร้อมกับคอมพิวเตอร์ & คีย์บอร์ด & หนูกับระบบ Windows
7ส่วนประกอบ: 01005/ 0201/ 0402 / 0603-5050/ ไดโอเดส/ ไทรโอเดส/ SOP/ QFP/ QFN/ BGA/ LED... สูงสุด 36*36mm IC
8ขนาด: 890 (L) * 1450 (W) * 1500 (H) มมAC220V (50hz, single phase) น้ําหนักสะสม 900กิโลกรัม
9. ระยะเวลา: 5-7 วันทําการ
10. การจัดส่ง: ทางทะเล / รับจากโรงงานของเราโดยตรง / ส่งไปยังโกดังจีน
11วิธีการชําระเงิน: โอนเงิน (T/T)
12การบรรจุ: กล่องพลายูน
เน้น:
1.รองรับการทดสอบ CPK
2รองรับการจําแนกปิน IC
3การชดเชยความร้อนอัตโนมัติ
4การเปลี่ยนจมน้ําอัตโนมัติ
5. ช่องแคบ หน้ากว้าง 89 ซม.
6. สนับสนุน 01005 ความเร็วสูงสุด 27800CPH
ช่อง YouTube Charmhigh: https://www.youtube.com/@KimiLiuCharmhigh/videos
TC06 การทํางานวีดีโอ, การติดตั้ง 01005: ภาพถ่ายจาก YouTube
TC06+Yamaha YS12 ทํางานร่วมกัน https://www.youtube.com/watch?v=x7ChkUV0HG4
ปริมาตร TC06 Charmhigh:
| ขนาด |
890mm ((L) x1450mm ((W) x1500mm ((H)
|
| น้ําหนัก | 900 กก. |
| พลังงาน | AC220V (50Hz, เฟสเดียว), 3kW |
| การจัดส่งอากาศ | 0.5MPa ~0.7MPa |
| การผลิตความว่าง | ปั๊มสูบสูบใน |
| จํานวนหัวปรับ | 6 |
| ความเร็วการติดตั้ง | 27800cph (ดีที่สุด) |
| ความ แม่น ที่ เพิ่ม ขึ้น | (xy) + 30μm, CPK≥1.0 |
| ความสูงของส่วนประกอบ | ≤ 12 มม |
|
ประเภทส่วนประกอบ ระยะส่วนประกอบ |
- พลังต่อรองจํากัด capacitor, ไดโอเดสกระบอก, อลูมิเนียม - ขนาด 1 นิ้ว01005 เป็น 36*36 มิลลิเมตรและส่วนประกอบที่ใหญ่ขึ้น |
| ความหนาของ PCB | 0.6mm ~ 3.5mm |
| ขนาด PCB | 350mm ((L) x 300mm ((W) |
| ขนส่ง PCB | เครื่องขนส่งอัตโนมัติ 3 ช่องทาง, เครื่องสนับสนุน PCB |
| เปลี่ยนกระบอก | การเปลี่ยนจุลยนต์อัตโนมัติ (ห้องสมุดจุลยนต์ 19 หลุม) |
| ระบบควบคุม | คอมพิวเตอร์อุตสาหกรรมที่ติดตั้ง (ระบบ Windows) พร้อมจอ คีย์บอร์ด และหนู |
| ระบบขับเคลื่อน |
แกน X&Y ขับโดยเครื่องยนต์เซอร์โว Panasonic |
| ระบบส่ง | สกรูการก่อดิน + การนําเส้นตรง |
| ระบบอาหาร | 50 NXT 8 มิลลิเมตรสแตนดาร์ด feeder stacks (ก็เหมาะสําหรับ IC tray และ stick feeder) |
| ระบบการมองเห็น | กล้องบิน x 6 (ขนาดส่วนประกอบที่ใช้ได้: 16mmx16mm) กล้อง IC x 1 (ขนาดส่วนประกอบที่ใช้ได้: 36mmx36mm) กล้องเครื่องหมาย x 2 |
รายการส่วน:
| รายการ | จํานวน | รายการ | จํานวน |
| TC06 เครื่องเก็บและวาง | 1 | น้ํามันหล่อลื่น | 1 |
| เครื่องปั่น | 8 | เครื่องกรอง | 4 |
| กล่องเครื่องมือ | 1 | เครื่องเชื่อมเร็ว | 1 |
| บัตรรับประกัน | 1 | แมวแพด | 2 |
| คู่มือผู้ใช้ | 1 | สายไฟฟ้า | 2 |
| รายงานการทดสอบ | 1 | คีย์บอร์ด | 1 |
| ผ้าแปรง | 1 | แมวแพด | 1 |
| ผ้าปู | 1 | LCD | 1 |
ชาร์มไฮ TC06, 6 หัว 50 เฟอร์:
เครื่องเก็บและวางของนี้มันคอมพัคต์และน่ารัก แต่ยังมีพลังอย่างไม่น่าเชื่อ
ข้อดีของ TC06
-การสนับสนุน CPK เป็นกุญแจสําคัญในการเลือกเครื่องรับและวาง ทําให้กระบวนการผลิต SMT ได้มั่นคงมากขึ้น
-ANC: เปลี่ยนจมูกอัตโนมัติ, จมูกอัตโนมัติสามารถจัดสรรตามส่วนประกอบ, ทําให้การผลิต SMT อัจฉริยะและมีประสิทธิภาพมากขึ้น
-หัวติดตั้งทั่วไปความแม่นยําสูง: เครื่องเดียวสามารถตอบสนองความต้องการการติดตั้งของส่วนประกอบที่หลากหลายที่มีความมั่นคงสูง
- โครงสร้างพื้นฐานเหล็กเหล็ก, เครื่องเลือกและวางทํางานเรียบร้อยในความเร็วสูง, ดีกว่าหินมาร์บอร์.
-แกน X&Y ที่ขับเคลื่อนโดย Panasonic servo motor รับประกันความมั่นคงและความละเอียดของเครื่องในระยะยาว
ชาร์มไฮ TC06: การตรวจสอบ CPK ผ่านTC06:CPK≥1.0, สนับสนุน 01005,รูปแบบความแม่นยําสูง

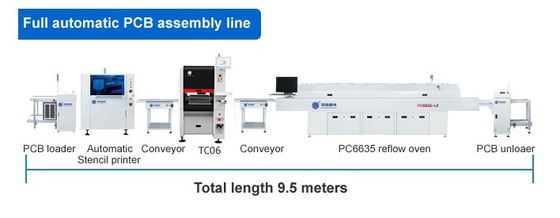

แนะนําสายการผลิต SMT:

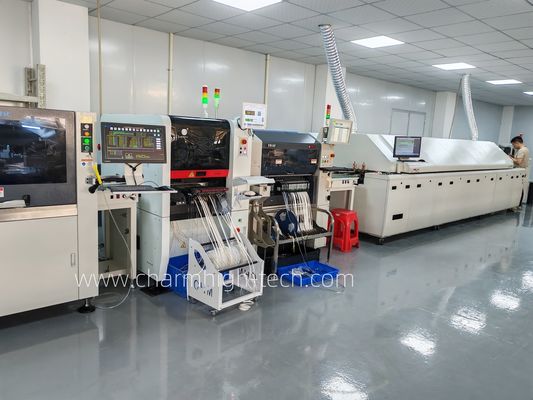

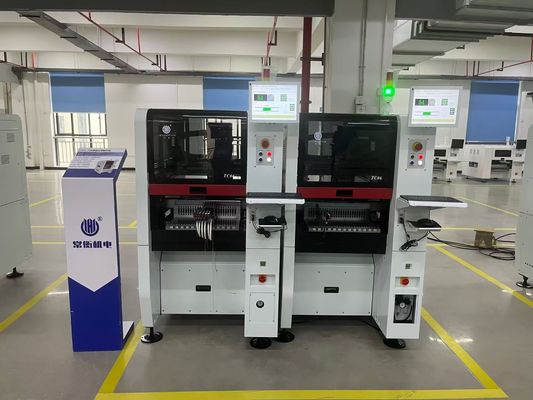

ตัวอย่างการติดตั้ง:
การจัดส่งโดยตรงจากโรงงาน Charmhigh:
TC06 แข็งแรงการบรรจุ
บริการและการรับประกัน:
อุปกรณ์ครบถ้วนมีระยะเวลาการรับประกัน 1 ปีตั้งแต่เวลาซื้อและการบริการตลอดชีวิต
เรามักจะให้อะไหล่ของเครื่องจักร ส่งตรงจากโรงงาน พร้อมรับประกัน
เราให้บริการ Q / A ออนไลน์และการแก้ไขปัญหาสนับสนุนและบริการให้คําปรึกษาทางเทคนิค
เราให้บริการหลังการขาย 1 ต่อ 1เครื่องจักรทุกเครื่อง ถูกทดสอบ 100% ก่อนที่จะส่งออก
