รายละเอียดสินค้า:
|
| หัว: | 10 หัว (พร้อมตำแหน่งการเปลี่ยนแปลงอัตโนมัติของหัวฉีด 31pcs) | ขนาด PCB: | 600(L)*400(W)มม. (มาตรฐาน) |
|---|---|---|---|
| ความเร็วในการติดตั้ง: | ความเร็วที่เหมาะสมที่สุด: 45000cph; | เครื่องป้อนอาหาร: | รองรับเครื่องป้อนไฟฟ้า NXT ขนาด 100 ชิ้น |
| ส่วนประกอบ: | 01005, 0201,0402,-5050, สบ, QFN, BGA... | ความสูงส่วนประกอบสูงสุด: | 12 มม. |
| กล้อง: | IC camera: 1pcs (36X36mm); กล้องไอซี: 1 ชิ้น (36X36 มม.); Flying camera: 10pcs (16X | จัดส่ง PCB: | การจัดส่งอัตโนมัติ 3 ชิ้นพร้อมราง สามารถปรับความกว้างได้โดยใช้ซอฟต์แวร์ |
| ขนาด: | 1600 (ย) * 1688 (ก) * 1560 (ส) มม | พลังงานไฟฟ้า: | AC380V (50Hz, สามระยะ) 4.5kw |
| ประเภทตัวป้อน: | เครื่องป้อนไฟฟ้า Fuji NXT | มอเตอร์: | มอเตอร์มอเตอร์มอเตอร์มอเตอร์ + y มอเตอร์คู่เชิงเส้นคู่ |
| ความหนาของ PCB: | 0.6-3.5มม | น้ําหนักสะสม: | 1930กก |
Charmhigh RS10 แม็กเนติกสปันเซชั่น เครื่องเลือกและวางเครื่องขับเคลื่อนมอเตอร์เส้นสองแบบ
สําหรับความเร็วสูง ความแม่นยําสูง PCB เส้นประกอบ PCB ใหญ่, ผลิต PCBAการสนับสนุน 01005
คําแนะนํา
RS10 เครื่องสกัดและวางเครื่อง SMT แม็กเนติกสปันชั่นความเร็วสูง 10 หัวความแม่นยําสูง
1ความเร็วที่ดีที่สุด:45000CPH(ในเงื่อนไขที่ดีที่สุดของบริษัทของเรา)
2ความแม่นยําการติดตั้ง: ((xy) + 0.035mmCPK> 1.0;
3. ส่วนประกอบ ระยะการติดตั้ง: ขนาดนิ้ว01005- 36mmX36mm และส่วนประกอบที่ใหญ่กว่า
4. optional: สแกนแสงสีฟ้า การติดตั้งเลนส์ การผลิต PCB การติดตั้งยาว 1.2m
โปรดติดตามเราบนช่อง YouTube ของเรา:
วิดีโอที่ทํางานจริงบน YouTube:https://www.youtube.com/watch?v=gKEczMsSI8U
งานนิทรรศการเนปคอน: https://www.youtube.com/watch?v=QBc1G8YdDxI
ชาร์มไฮเวอร์คอป ผลิตจริง: https://www.youtube.com/shorts/99TI9xDhP2M
ชาร์มไฮ RS10:
| ขนาด | 1600mm ((L) × 1688mm ((W) × 1560mm ((H) |
| น้ําหนัก | 1930kg |
| พลังงาน | AC380V (50Hz, สามระยะ), 4.5kW |
| การจัดส่งอากาศ | 0.5MPa ~0.7MPa |
| การผลิตความว่าง | ปั๊มสูบสูบใน |
| จํานวนหัวปรับ | 10 หัว |
| ความเร็วการติดตั้ง | 45000cph (ดีที่สุด) |
| ความ แม่น ที่ เพิ่ม ขึ้น | (XY) ± 0.035mm CPK≥1.0 |
| ความสูงของส่วนประกอบ | ≤ 12 มม |
| ประเภทส่วนประกอบ | 01005/0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA เป็นต้น (ตัวต่อต้าน/ตัวประกอบ/ไดโอเดส/ไทโอเดส/LED/IC ฯลฯ) |
| ระยะส่วนประกอบ | ขนาด 0201 นิ้ว ถึง 36 มิลลิเมตร * 36 มิลลิเมตร และการติดตั้งส่วนประกอบที่ใหญ่กว่า |
| ความหนาของ PCB | 0.6mm ~ 3.5mm |
| ขนาด PCB | 600mm ((L) × 400mm ((W) (มาตรฐาน) 1200mm ((L) × 400mm ((W) (ไม่จําเป็น) |
| ขนส่ง PCB | การขนส่งอัตโนมัติ 3 ช่องทาง, การสนับสนุน PCB |
| เปลี่ยนกระบอก | การเปลี่ยนจมูกอัตโนมัติ(31-หลุมห้องสมุด nozzle) |
| ระบบควบคุม | คอมพิวเตอร์อุตสาหกรรมที่ติดตั้ง (Windows 7) พร้อมจอ คีย์บอร์ด และหนู |
| ระบบขับเคลื่อน | แกน X ถูกขับโดยเครื่องยนต์ servoแกน Y ขับเคลื่อนโดยมอเตอร์เส้นสอง |
| ระบบส่ง | แกน X&Y ใช้สกรูลูกโป่งพื้น THK และแนวทางเส้นทางเงียบ THK(แกน Y กับสกรูคู่) |
| ระบบอาหาร | 100 NXTสตาร์ดฟีเดอร์สเต็ก 8 มม. (ก็เหมาะสําหรับ IC tray และ stick feeder) |
| ระบบการมองเห็น | กล้องบิน×10 (ขนาดส่วนประกอบที่ใช้ได้: 16mm×16mm) กล้อง IC × 1 (ขนาดส่วนประกอบที่ใช้ได้: 36mm × 36mm) มันมีฟังก์ชันการเย็บภาพ กล้องเครื่องหมาย × 2 |
ชาร์มไฮ RS10 ไฮไลท์:
1.แกน Y มอเตอร์ขับเคลื่อนเส้นสอง
2.สนับสนุนการตรวจสอบ CPK
3.ขนาดใหญ่ องค์ประกอบ
4.ANC (Auto Nozzle Changer)
5.HD IC ระบบการมองเห็น
6.โครงสร้างกรอบที่มีพื้นฐานการบดเกรดอุตสาหกรรม
7. ปั๊มสูบสูบใน + โครงสร้างซอลีนอยด์วาล์ว
8ระบบแก้ไขการชดเชยความร้อนอัตโนมัติ
9. อุปกรณ์รองรับ PCB
10กล้องสองเครื่องหมายดีสําหรับ PCB ที่ใหญ่กว่า
สําหรับคุณสมบัติเครื่องจักรเพิ่มเติม กรุณาปรึกษาผู้จัดการขายของเรา...

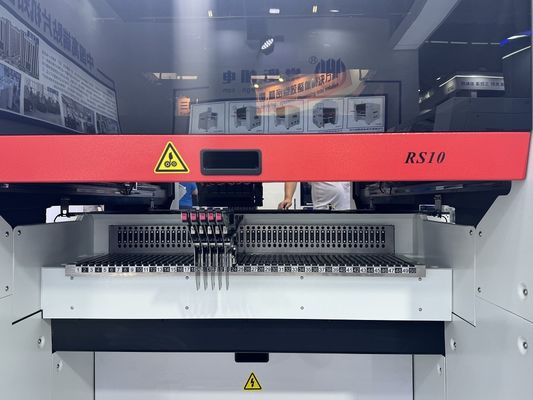

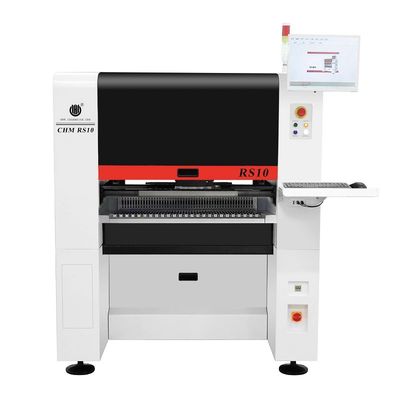

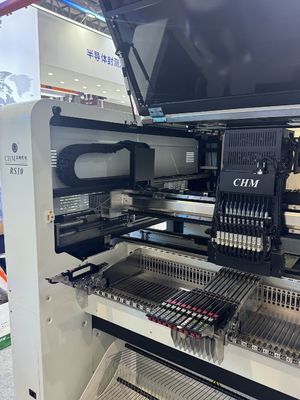

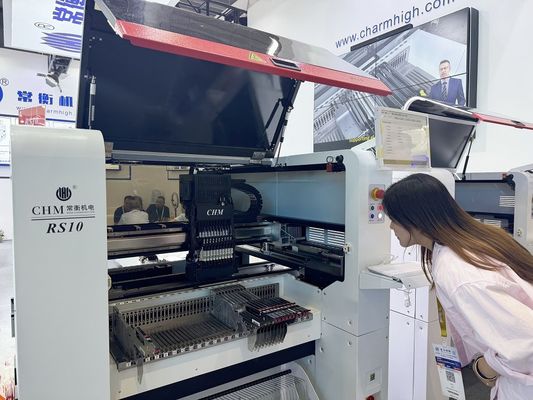

Charmhigh RS10 รูปจริง
RS10 ผลิตจริงทุกวันในโรงงานของเรา: (100 สล็อตเครื่องให้อาหาร ใช้กับเครื่องให้อาหารไฟฟ้า Fuji NXT)
ตัวอย่าง PCB:
แชร์มไฮ ส่งตรงจากโรงงาน แบรนด์ชั้นนําของจีน ผู้ผลิตที่น่าเชื่อถือ
(สินค้ามากมาย บริการหลังการขายดี)
บริการและการรับประกัน:
อุปกรณ์ครบถ้วนมีระยะเวลาการรับประกัน 1 ปีตั้งแต่เวลาซื้อและการบริการตลอดชีวิต
เรามักจะให้อะไหล่ของเครื่องจักร ส่งตรงจากโรงงาน พร้อมรับประกัน
เราให้บริการ Q / A ออนไลน์และการแก้ไขปัญหาสนับสนุนและบริการให้คําปรึกษาทางเทคนิค
เราให้บริการหลังการขาย 1 ต่อ 1เครื่องจักรทุกเครื่อง ถูกทดสอบ 100% ก่อนที่จะส่งออก
