รายละเอียดสินค้า:
|
| ขนาด PCB สูงสุด: | 350mm(L)x270mm(W) (Standard); 350 มม. (ย) x270 มม. (กว้าง) (มาตรฐาน); 600mm(L)x350m | เครื่องป้อนอาหาร: | Yamaha Feeders 50 ชิ้น (ตัวป้อนลมและไฟฟ้า) |
|---|---|---|---|
| ระบบปฏิบัติการ: | Windows (มาพร้อมกับพีซีและเมาส์คีย์บอร์ด) | การสอบเทียบความน่าเชื่อถือ: | ปรับเทียบจุดมาร์คอัตโนมัติ |
| ความสูงของส่วนประกอบ: | 12 มม. | ความเร็วในการติดตั้ง: | 11500CPH(optimal); 11500CPH (เหมาะสมที่สุด); IPC9850:8850cph IPC9850:8850cph |
| น้ําหนักสะสม: | 310กก | หัวฉีด: | เครื่องเปลี่ยนหัวฉีดอัตโนมัติพร้อมคลังหัวฉีด 13 ชิ้น |
| ขนาด: | 1,050 มม. (ย) x1, 050 มม. (กว้าง) x1360 มม. (ส) | ความแม่นยำในการติดตั้ง: | (XY) ±0.06มม. CPK≥1.0 |
ชาร์มไฮ CHM-551 การตั้งค่าสูง เครื่องสกัดและวางหัวขนาดเล็กแม่นยําสูง 4 หัว
ดีสําหรับการผลิตชุดเล็กๆ ที่มีความมั่นคงสูง
เปิดประตูให้กับอนาคตของการผลิตอิเล็กทรอนิกส์ ด้วย CHM-551 เครื่องสับสนและแม่นยําสูง 4 หัว SMTการแก้ไขที่ทันสมัยนี้ ให้ความแม่นยําอย่างพิเศษ, รองรับองค์ประกอบขนาดเล็ก 0201, QFN, BGA และอื่น ๆ ทําให้มันเป็นทางเลือกที่ดีที่สุดสําหรับ R & D, การสร้างต้นแบบและการประกอบ PCB ที่มีประหยัด
ทําไมต้องเลือก CHM-551?
1ความแม่นยําสูงสุด: ทําให้การวางที่ไม่มีความผิดพลาดด้วยระบบลูกกลิ้งความแม่นยําสูงและกล้องมองเห็นที่ทันสมัย, รับประกันความตรงกันของ IC ที่สมบูรณ์แบบและ CPK≥1.0 เพื่อให้มีผลที่น่าเชื่อถือ
2ผลงานความเร็วสูง: เพิ่มผลผลิตด้วยความเร็วที่ดีที่สุด 11,500 CPH (IPC9850: 8,850 CPH) เหมาะสําหรับการทํางานชุดเล็ก ๆ โดยไม่เสียสละคุณภาพ
3. อัตโนมัติที่สมาร์ท: มีลักษณะการเปลี่ยนจมูกอัตโนมัติ (ห้องสมุด 13 ชุด), การชดเชยความร้อน, และ PCB auto-conveyor เพื่อทําให้กระแสการทํางานของคุณเรียบง่ายและปลดเวลาที่มีค่า
4คอมแพคต์และหลากหลาย: การประหยัดพื้นที่บนโต๊ะหรือตัวเลือกฐานตั้งตั้งเข้ากับพื้นที่ทํางานใด ๆ ได้อย่างต่อเนื่อง, รองรับ PCB สูงสุด 400x300 มม และ 50 เครื่องอาหาร Yamaha (ลม / ไฟฟ้า)
5นวัตกรรมที่มีประสิทธิภาพในเรื่องค่าใช้จ่าย: ราคาถูกโดยไม่เสียสละคุณภาพ CHM-551 เหมาะสมสําหรับบริษัทใหม่, ห้องปฏิบัติการ และธุรกิจที่ตั้งเป้าที่จะปรับขนาดการผลิต SMT อย่างมีประสิทธิภาพ
ลักษณะสําคัญ:
1การออกแบบ 4 หัว: รับมือหลายส่วนประกอบพร้อมกันเพื่อการประกอบที่รวดเร็ว
2ความสามารถ: รับมือส่วนประกอบขนาดเล็กที่สุดอย่างง่ายดาย เหมาะสําหรับอิเล็กทรอนิกส์ที่ทันสมัย
3. โปรแกรมที่เข้าถึงผู้ใช้: อินเตอร์เฟซที่เข้าใจง่าย ทําให้การทํางานง่ายขึ้น ไม่จําเป็นต้องมีทักษะเชี่ยวชาญ
4การสร้างที่แข็งแกร่ง: การตั้งค่าระดับสูงรับประกันความทนทานและผลงานระยะยาว
5. การสนับสนุนทั่วโลก: มีการรับประกัน 1 ปี การบริการตลอดชีวิต และการสนับสนุนทางเทคนิคจาก Charmhigh
เหมาะสําหรับ:
- SMT Prototyping: ทําให้การออกแบบของคุณมีชีวิตอย่างรวดเร็วและแม่นยํา
-การผลิตชุดเล็ก: ประหยัดสําหรับการเริ่มต้นและผู้ผลิตนิช
-ห้องปฏิบัติการ R & D: ยืดหยุ่นและน่าเชื่อถือสําหรับการทดสอบและนวัตกรรม
| CHM-551 รายละเอียด | |
| ขนาด | 1050mm ((L) x1050mm ((W) x 1360mm ((H) |
| น้ําหนัก | 310 กิโลกรัม |
| พลังงาน | AC220V (50Hz, single phase) 1.5kw |
| การจัดส่งอากาศ | 0.5MPa ~0.7MPa |
| การผลิตความว่าง | ปั๊มสูบสูบ |

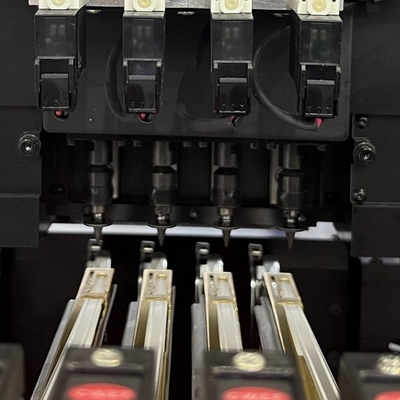

| จํานวนหัวปรับ | 4 หัว |
| ความเร็วการติดตั้ง | 11500CPH (ดีที่สุด)IPC9850: 8850cph |
| ความ แม่น ที่ เพิ่ม ขึ้น | (XY) ± 0.06 มิลลิเมตรCPK≥1.0 |
| ความสูงของส่วนประกอบ | 12 มม. |
| ประเภทส่วนประกอบ | 0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA เป็นต้น (ตัวต่อต้าน/ตัวประกอบ/ไดโอเดส/ไทโอเดส/LED/IC ฯลฯ) |
| ความหนาของ PCB | 0.6mm ~ 3.5mm |
| ขนาด PCB | 350mm ((L) x 270mm ((W) (มาตรฐาน); 600mm ((L) x350mm ((W) (ไม่จําเป็น) |
| เปลี่ยนกระบอก | Aการเปลี่ยนจุฬา(13-หลุมห้องสมุดจุฬา) |
| ระบบควบคุม | คอมพิวเตอร์อุตสาหกรรมที่ติดตั้ง (Windows 7) พร้อมจอ คีย์บอร์ด และหนู |

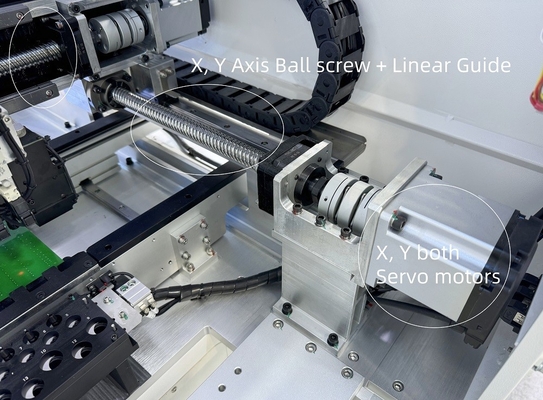

| ระบบขับเคลื่อน |
หมุน X&Y ที่ขับเคลื่อนโดยมอเตอร์เซอร์โว; การใช้ความยืดหยุ่นในการเร่งและความช้าของเส้นโค้ง S |
| ระบบส่ง | สกรูลูกกลม + คู่นําเส้นตรง |
| ระบบอาหาร | 50 ยามาฮ่า 8 มิลลิเมตรสแตนดาร์ท ปนูเมติก / ไฟฟีเดอร์ไฟฟ้า (ก็เหมาะสําหรับ IC tray และ stick feeder) |

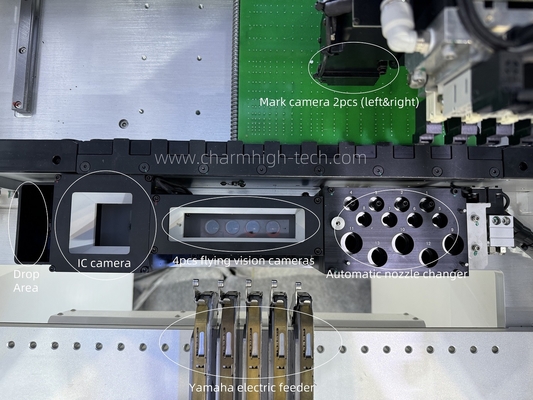

| ระบบการมองเห็น | กล้องถ่ายฉบับฉับพลันx4 (ขนาดส่วนประกอบที่ใช้ได้: 14mm × 14mm) IC camerax1 (ขนาดส่วนประกอบที่ใช้ได้: 25mm × 25mm) แม็คกล้องx2 |
รูปจริง 100%

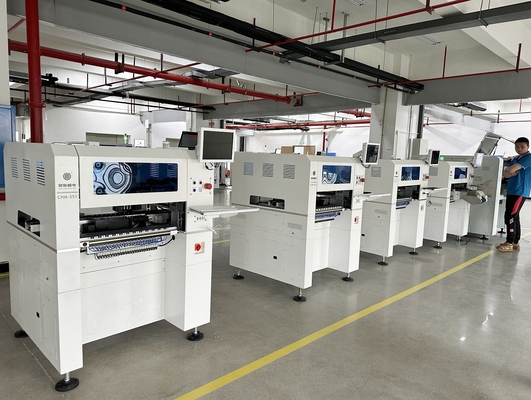

มันมีเวอร์ชั่นเดสค็อปและเวอร์ชั่นตั้งสองชนิด, มันสามารถทําเส้นการผลิต SMT อัตโนมัติเต็ม:
ตัวอย่าง PCB ของลูกค้า:

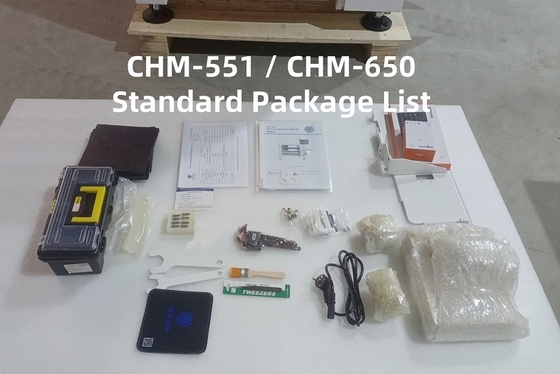

CHM-551 รายการชิ้นส่วน
| รายการ | จํานวน | รายการ | จํานวน |
| เครื่องเก็บและวาง | 1 | ผ้าปู | 1 |
| เครื่องปั่น | 8 | เครื่องสล็อปด้านใน | 1 |
| กล่องเครื่องมือ | 1 | น้ํามันหล่อลื่น | 1 |
| บัตรรับประกัน | 1 | เครื่องกรอง | 4 |
| คู่มือผู้ใช้ | 1 | เครื่องเชื่อมเร็ว | 1 |
| รายงานการทดสอบ | 1 | แมวแพด | 1 |
| ผ้าแปรง | 1 | สายไฟฟ้า | 1 |
กรุณาสังเกต:
เครื่องเก็บและวางของพร้อมพร้อมกับอุปกรณ์เสริมทั้งหมดที่อยู่ในแพ็คเกจ เครื่องพร้อมใช้งาน
สิ่งเดียวที่คุณจําเป็นต้องเตรียมไว้คือ เครื่องบดอากาศภายนอก (ส่งอากาศให้กับเครื่องอาหารแบบลม)
กรุณาซื้อเครื่องนี้ด้วยความมั่นใจ
เพลิดเพลินกับเครื่องเก็บและวางของคุณ!
