รายละเอียดสินค้า:
|
| Heads: | 10 heads (with 37pcs nozzle auto-change position) | PCB size: | 600mm(L)×400mm(W) (standard); 1200mm(L)×400mm(W) (optional) |
|---|---|---|---|
| Mounting speed: | 42000cph (optimal) | เครื่องป้อนอาหาร: | รองรับเครื่องป้อนไฟฟ้า NXT ขนาด 100 ชิ้น |
| Component: | 01005, 0201,0402,-5050, SOP, QFN,BGA... | Maximum component height: | 12mm |
| Camera: | IC camera: 1pcs (36X36mm); Flying camera: 10pcs (16X16mm); MARK camera: 2pcs | PCB delivery: | 3 pieces auto delivery with rails, width can be adjusted by software |
| Dimension: | 1600 (L) * 1688 (W) * 1560 (H) mm | พลังงานไฟฟ้า: | AC380V (50Hz, สามระยะ) 4.5kw |
| Feeder type: | Fuji NXT electric feeder | Mounting Accuracy: | (XY)±0.035mm; CPK≥1.0 |
| PCB thickness: | 0.6-3.5mm | Gross weight: | 2256kg |
| Package size: | 172X180X179 cm | ||
| เน้น: | เครื่องผลิต PCB SMD,เครื่องผลิต PCB ความเร็วสูง,อิเล็กทรอนิกส์การผลิต PCB เครื่องผลิต |
||
เครื่องยัดและวางเครื่องแบบอัตโนมัติเต็มแบบด้วยสล็อต Feeder 100 เครื่องยัดและวางเครื่องแบบอัตโนมัติเต็มแบบ
สําหรับสายการผลิต SMT ใหญ่ สายการประกอบ PCB การผลิต PCBA01005 รองรับCPK≥1.0
คําแนะนํา

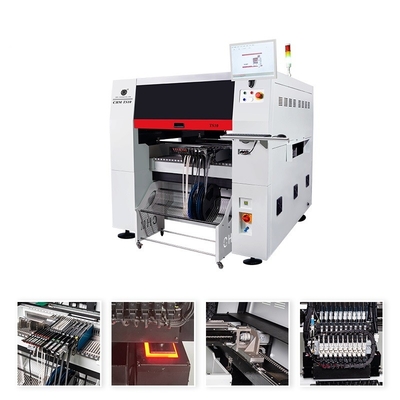

TS10 เครื่องเก็บและวางของทั่วไป 10 หัว ความแม่นยําสูง ความเร็วสูง
1ความเร็วที่ดีที่สุด:42000CPH(ในเงื่อนไขที่ดีที่สุดของบริษัทของเรา)
2. ความแม่นยําการติดตั้ง: ((xy) + 0.03mmCPK> 1.0
3. ส่วนประกอบ ระยะการติดตั้ง: ขนาดนิ้ว01005- 36mmX36mm และส่วนประกอบที่ใหญ่กว่า
4. optional: สแกนแสงสีฟ้า การติดตั้งเลนส์ การผลิต PCB การติดตั้งยาว 1.2m
คลิกดาวน์โหลดรายการของ TS10 จากที่นี่: TS10 - แผนการ.pdf

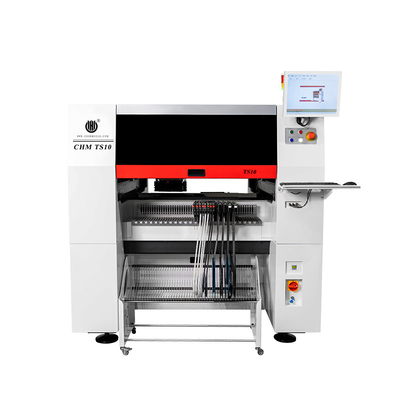

รายละเอียดของ Charmhigh TS10:
| ขนาด | 1600mm ((L) × 1688mm ((W) × 1560mm ((H) |
| น้ําหนัก | 1930kg |
| พลังงาน | AC380V (50Hz, สามระยะ), 4.5kW |
| การจัดส่งอากาศ | 0.5MPa ~0.7MPa |
| การผลิตความว่าง | ปั๊มสูบสูบใน |
| จํานวนหัวปรับ | 10 หัว |
| ความเร็วการติดตั้ง | 43000cph (ดีที่สุด) |
| ความ แม่น ที่ เพิ่ม ขึ้น | (XY) ± 0.03 มิลลิเมตรCPK≥1.0 |
| ความสูงของส่วนประกอบ | ≤ 12 มม |
| ประเภทส่วนประกอบ | 01005/0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA เป็นต้น (ตัวต่อต้าน/ตัวประกอบ/ไดโอเดส/ไทโอเดส/LED/IC ฯลฯ) |
| ระยะส่วนประกอบ | ขนาด 0201 นิ้ว ถึง 36 มิลลิเมตร * 36 มิลลิเมตร และการติดตั้งส่วนประกอบที่ใหญ่กว่า |
| ความหนาของ PCB | 0.6mm ~ 3.5mm |
| ขนาด PCB | 600mm ((L) × 400mm ((W) (มาตรฐาน) 1200mm ((L) × 400mm ((W) (ไม่จําเป็น) |
| ขนส่ง PCB | การขนส่งอัตโนมัติ 3 ช่องทาง, การสนับสนุน PCB |
| เปลี่ยนกระบอก | การเปลี่ยนจมูกอัตโนมัติ(ห้องสมุดกระปุก 37 หลุม) |
| ระบบควบคุม | คอมพิวเตอร์อุตสาหกรรมที่ติดตั้ง (Windows 7) พร้อมจอ คีย์บอร์ด และหนู |
| ระบบขับเคลื่อน | แกน X&Y ขับโดยเครื่องยนต์เซอร์โว Panasonic A6 (แกน Y โดยเครื่องยนต์คู่); การนําการเร่งและความช้าของเส้นโค้ง S ที่ยืดหยุ่น |
| ระบบส่ง | แกน X&Y ใช้สกรูลูกโป่งพื้น THK และแนวทางเส้นทางเงียบ THK(แกน Y กับสกรูคู่) |
| ระบบอาหาร | 100 NXTสตาร์ดฟีเดอร์สเต็ก 8 มม. (ก็เหมาะสําหรับ IC tray และ stick feeder) |
| ระบบการมองเห็น | กล้องบิน×10 (ขนาดส่วนประกอบที่ใช้ได้: 16mm×16mm) กล้อง IC × 1 (ขนาดส่วนประกอบที่ใช้ได้: 36mm × 36mm) มันมีฟังก์ชันการเย็บภาพ กล้องเครื่องหมาย × 2 |
เน้น:
1. รองรับการตรวจสอบ CPKขั้นต่ําส่วนประกอบ 01005
2.แกน Y ใช้เครื่องยนต์ servo twinระบบควบคุม
3ระบบแก้ไขการชดเชยความร้อนอัตโนมัติ
4. ปั๊มสูบสูบใน + โครงสร้างซอลีนอยด์วาล์ว
5.การเปลี่ยนจมูกอัตโนมัติ(37 ชุดห้องสมุดจุล)
6. อุปกรณ์รองรับ PCB
7กล้องสองเครื่องหมายดีสําหรับ PCB ที่ใหญ่กว่า
8.......
สําหรับคุณสมบัติเครื่องอื่นๆ กรุณาปรึกษาผู้จัดการบัญชีของเรา
จุดเด่นของ TS10:
1/แกน Y ใช้ระบบควบคุม Twin Servo
แกน Y ใช้เครื่องยนต์แบนาซอนิก A6 สองตัว สกรูดิน THK การนําเส้นเงียบ
2/สนับสนุนการตรวจสอบ CPK
การให้ความมั่นคงและการรับประกันความสามารถของกระบวนการ
3/ส่วนประกอบขนาดใหญ่(ง่ายที่จะรับ, ระบุและติดตั้งแม่นยํา) เมื่อพื้นที่การจําแนกกล้อง lC มากกว่า, การจําแนกส่วนแบ่งสนับสนุนและภาพเครื่องมือสมบูรณ์แบบถูกสร้างขึ้นโดยอัตโนมัติ
4/ANC (Automatic Nozzle Changer)
ระบบการกระจายจุลยางอัตโนมัติและการเปลี่ยนจุลยางอัตโนมัติ5/ระบบแก้ไขการชดเชยความร้อนอัตโนมัติ

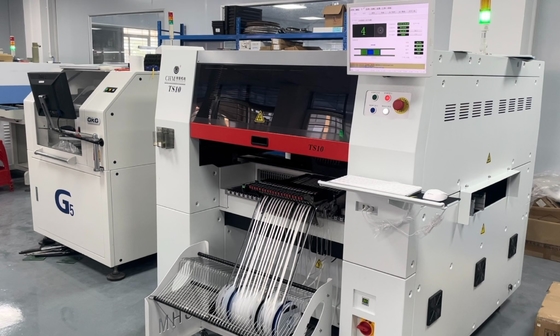

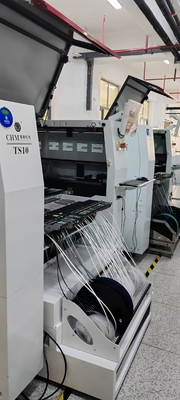

TS10 รูปจริงในโรงงานของเรา100 สล็อตอาหาร (ทํางานกับ Fuji NXT ไฟฟู้ดไฟฟ้า)
เว็บไซต์ลูกค้า:
ตัวอย่าง:
การจัดส่งโดยตรงจากโรงงาน Charmhigh:
บริการและการรับประกัน:
อุปกรณ์ครบถ้วนมีระยะเวลาการรับประกัน 1 ปีตั้งแต่เวลาซื้อและการบริการตลอดชีวิต
เรามักจะให้อะไหล่ของเครื่องจักร ส่งตรงจากโรงงาน พร้อมรับประกัน
เราให้บริการ Q / A ออนไลน์และการแก้ไขปัญหาสนับสนุนและบริการให้คําปรึกษาทางเทคนิค
เราให้บริการหลังการขาย 1 ต่อ 1เครื่องจักรทุกเครื่อง ถูกทดสอบ 100% ก่อนที่จะส่งออก
