รายละเอียดสินค้า:
|
| ขนาด PCB สูงสุด: | 350mm(L)x270mm(W) (Standard); 350 มม. (ย) x270 มม. (กว้าง) (มาตรฐาน); 600mm(L)x350m | ตัวป้อน: | Yamaha Feeders 50 ชิ้น (ตัวป้อนลมและไฟฟ้า) |
|---|---|---|---|
| ระบบปฏิบัติการ: | Windows (มาพร้อมกับพีซีและเมาส์คีย์บอร์ด) | การสอบเทียบความน่าเชื่อถือ: | ปรับเทียบจุดมาร์คอัตโนมัติ |
| ความสูงของส่วนประกอบ: | 12 มม. | ความเร็วในการติดตั้ง: | 11500CPH(optimal); 11500CPH (เหมาะสมที่สุด); IPC9850:8850cph IPC9850:8850cph |
| น้ําหนักสะสม: | 260กก./ 310กก | หัวฉีด: | เครื่องเปลี่ยนหัวฉีดอัตโนมัติพร้อมคลังหัวฉีด 13 ชิ้น |
| ขนาด: | 1,050 มม. (ย) x1,050 มม. (กว้าง) x1360/885 มม. (ส) | ความแม่นยำในการติดตั้ง: | (XY) ±0.05มม. CPK≥1.0 |
| เน้น: | CPK≥1.0 เครื่องเก็บและวาง,เครื่องเลือกและวาง 4 หัว,เครื่องชักและวางขนาดเล็ก |
||

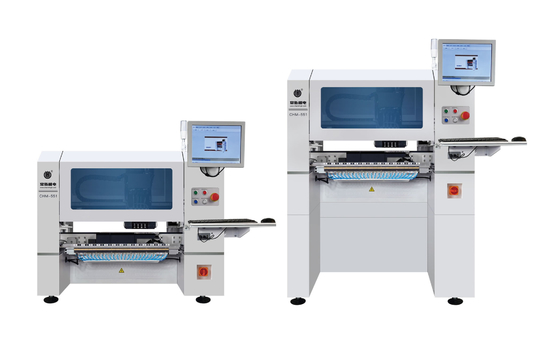

อัจฉริยะCHM-5514 หัว SMT หักและวางเครื่องโดย Charmhigh
ความแม่นยําสูงสุด การปรับแต่งสูง การทํางานง่าย ห้องประหยัด
ดีมากสําหรับการทําต้นแบบความแม่นยําสูง และการผลิตชุดเล็กที่มีความมั่นคงสูง
คําอธิบาย:
CHM-551 4 หัวนี้ถูกออกแบบมาเพื่อความแม่นยําและความสะดวกในการใช้งานในการผลิตอิเล็กทรอนิกส์ ในขณะที่ความเร็วของมันไม่สูงมาก ความเร็วจริง 8850 CPHสามารถจัดการส่วนประกอบ 0201 ได้อย่างแม่นยํา และผ่านการทดสอบ CPK ที่เข้มงวด.
การออกแบบที่คอมแพคต์ของมันเข้ากับการสร้างต้นแบบ และการจัดตั้งการผลิตขนาดเล็กและกลางได้อย่างสมบูรณ์แบบ
ซึ่งเป็นเครื่องปรับขนาดเล็กที่ทันสมัยที่สุดในตลาด
CHM-551 SMT Pick and Place Machine (มี Auto Nozzle Change) เหมาะสําหรับการทําต้นแบบความแม่นยําสูงและการแก้ไขทางเศรษฐกิจสําหรับการประกอบ SMT
CHM-551 วิดีโอการทํางานใน Youtube:
https://www.youtube.com/watch?v=OawJh43K9EI
เก็บ Chm-551 พร้อมส่งไปแอฟริกาใต้
https://www.youtube.com/watch?v=KBGGZVmYOzY
CHM-551 โหลดคัดลอก:ชาร์มไฮ CHM-551.pdf
ลักษณะของเครื่อง
1.การทดสอบ CPK การสนับสนุน
2. อัตโนมัติเปลี่ยนจมูก (13 ชุดห้องสมุดจมูก)
3.การชดเชยความร้อน
4. ขนส่งอัตโนมัติ
5ความเร็วที่ดีที่สุด:11500CPH IPC9850:8850CPH
6. ...
สําหรับคุณสมบัติเครื่องอื่นๆ กรุณาปรึกษาผู้จัดการบัญชีของเรา
CHM-551 รายการชิ้นส่วน
| รายการ | จํานวน | รายการ | จํานวน |
| เครื่องเก็บและวาง | 1 | ผ้าปู | 1 |
| เครื่องปั่น | 8 | เครื่องสล็อปด้านใน | 1 |
| กล่องเครื่องมือ | 1 | น้ํามันหล่อลื่น | 1 |
| บัตรรับประกัน | 1 | เครื่องกรอง | 4 |
| คู่มือผู้ใช้ | 1 | เครื่องเชื่อมเร็ว | 1 |
| รายงานการทดสอบ | 1 | แมวแพด | 1 |
| ผ้าแปรง | 1 | สายไฟฟ้า | 1 |
| CHM-551 รายละเอียด | |
| ขนาด | 1050mm(L) x1050mm(W) x 1360mm(H) / 885mm |
| น้ําหนัก | 260kg และ 310kg |
| พลังงาน | AC220V (50Hz, single phase) 1.5kw |
| การจัดส่งอากาศ | 0.5MPa ~0.7MPa |
| การผลิตความว่าง | ปั๊มสูบสูบ |
| จํานวนหัวปรับ | 4 หัว |
| ความเร็วการติดตั้ง | 11500CPH (ดีที่สุด)IPC9850: 8850cph |
| ความ แม่น ที่ เพิ่ม ขึ้น | (XY) ± 0.05 มิลลิเมตรCPK≥1.0 |
| ความสูงของส่วนประกอบ | 12 มม. |
| ประเภทส่วนประกอบ | 0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA เป็นต้น (ตัวต่อต้าน/ตัวประกอบ/ไดโอเดส/ไทโอเดส/LED/IC ฯลฯ) |
| ความหนาของ PCB | 0.6mm ~ 3.5mm |
| ขนาด PCB | 350mm ((L) x 270mm ((W) (มาตรฐาน); 600mm ((L) x350mm ((W) (ไม่จําเป็น) |
| เปลี่ยนกระบอก | การเปลี่ยนจมูกอัตโนมัติ(13-หลุมห้องสมุดจุฬา) |
| ระบบควบคุม | คอมพิวเตอร์อุตสาหกรรมที่ติดตั้ง (Windows 7) พร้อมจอ คีย์บอร์ด และหนู |
| ระบบขับเคลื่อน |
หมุน X&Y ที่ขับเคลื่อนโดยมอเตอร์เซอร์โว; การใช้ความยืดหยุ่นในการเร่งและความช้าของเส้นโค้ง S |
| ระบบส่ง | สกรูลูกกลม + คู่นําเส้นตรง |
| ระบบอาหาร | 50 ยามาฮ่า 8 มิลลิเมตรสแตนดาร์ท ปนูเมติก / ไฟฟีเดอร์ไฟฟ้า (ก็เหมาะสําหรับ IC tray และ stick feeder) |
| ระบบการมองเห็น | กล้องถ่ายฉบับฉับพลันx4 (ขนาดส่วนประกอบที่ใช้ได้: 14mm × 14mm) IC camerax1 (ขนาดส่วนประกอบที่ใช้ได้: 25mm × 25mm) แม็คกล้องx2 |
เน้น:
1. การเปลี่ยนจุลยนต์อัตโนมัติ, คุณไม่ต้องเปลี่ยนจุลยนต์ด้วยมือ, สะดวกมาก!
2ระบบกล้องสายตาที่แข็งแรง กล้องที่ปรับปรุงขึ้นด้วยความแม่นยําสูงกว่า IC placecd ที่แม่นยํามากขึ้น และส่วนประกอบ 0201 น้อย
3ด้วยเครื่องขนส่งอัตโนมัติ PCB สร้างสายการผลิต SMT ขนาดเล็ก ปล่อยมือของคุณ!
4การปรับแต่งสูงด้วยซอฟต์แวร์ที่ฉลาด อายุการใช้งานยาวนาน ชาร์มไฮจ์ ให้ส่วนเครื่องจักรที่แข็งแกร่งกว่า
ลักษณะหลัก:
หัว 4 หัว 50 ช่องให้อาหาร มอเตอร์เซอร์โว โปรแกรมขนส่งอัตโนมัติ PCB
การชําระค่าตอบแทนทางความร้อน การเปลี่ยนจมน้ําอัตโนมัติ 19 หลุม 0201 การทดสอบ CPK ผ่านการทดสอบ......
การติดตั้ง IC ด้วยผลที่สมบูรณ์แบบ สนับสนุนสูงสุด 25x25 มม ขนาด IC
ด้านหนึ่งมี 25 สล็อตอาหาร ด้านทั้งสองข้างรวมกันมี 50 ชิ้น
หนุนเครื่องอาหาร Yamaha (ทั้งเครื่องอาหารไฟฟ้าและเครื่องอาหารปนูเมติก:
มีความมั่นคงมาก และมีความแม่นยําสูง รุ่น 4 หัวที่ดีที่สุดในจีน
ชาร์มไฮ แบรนด์ชิเอ็นเซ่ชั้นนํา
แนะนําสายการผลิต SMT:
เส้น1:
3040 เครื่องพิมพ์ผสมผสมผสม CHM-551 SMD หุ่นยนต์เลือกและวาง
สาย2:
กรุณาสังเกต:
เครื่องเก็บและวางของพร้อมพร้อมกับอุปกรณ์เสริมทั้งหมดที่อยู่ในแพ็คเกจ เครื่องพร้อมใช้งาน
สิ่งเดียวที่คุณจําเป็นต้องเตรียมไว้คือ เครื่องบดอากาศภายนอก (ส่งอากาศให้กับเครื่องอาหารแบบลม)
กรุณาซื้อเครื่องนี้ด้วยความมั่นใจ
เพลิดเพลินกับเครื่องเก็บและวางของคุณ!
