รายละเอียดสินค้า:
|
| หัว: | 8pcs ((มี 31pcs จานเปลี่ยนตําแหน่งอัตโนมัติ) | ขนาด PCB: | 600 มม. (ยาว) * 350 มม. (กว้าง) / 1200 * 350 มม. (ตัวเลือก) |
|---|---|---|---|
| ความเร็ว: | 35000 CPH (สภาพที่ดีที่สุดภายใต้บริษัทของเรา) | ตัวป้อน: | สนับสนุน 80pcs NXT ไฟฟีเดอร์ไฟฟ้า |
| ส่วนประกอบ: | 0201,0402,-5050, SOP, QFN,BGA ถึงส่วนประกอบขนาดใหญ่กว่า 36*36 มม. | ความสูงของส่วนประกอบสูงสุด: | 12 มม |
| กล้อง: | กล้อง IC: 1pcs (36x36mm); กล้องบิน: 8pcs (16x16mm); กล้อง MARK: 2pcs | จัดส่ง PCB: | การจัดส่งอัตโนมัติ 3 ชิ้นพร้อมราง สามารถปรับความกว้างได้โดยใช้ซอฟต์แวร์ |
| ขนาด: | 1280 (ย) * 1580 (ก) * 1500 (ส) มม | พลังงานไฟฟ้า: | AC220V (50 เฮิรตซ์, เฟสเดียว) |
| ประเภทตัวป้อน: | เครื่องป้อนไฟฟ้า Fuji NXT | มอเตอร์: | เซอร์โวมอเตอร์ของพานาโซนิค |
| ความหนาของ PCB: | 0.6-3.5มม | น้ําหนักสะสม: | 1450KG |
| เน้น: | เครื่องผลิต PCBA 8 หัว,เครื่องชักและวางเครื่องผลิต PCBA,80 เครื่องเลี้ยง เครื่องเลือกและวาง |
||

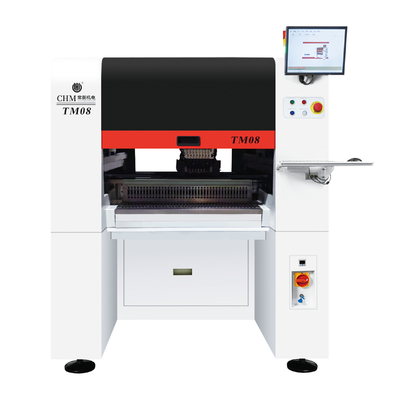

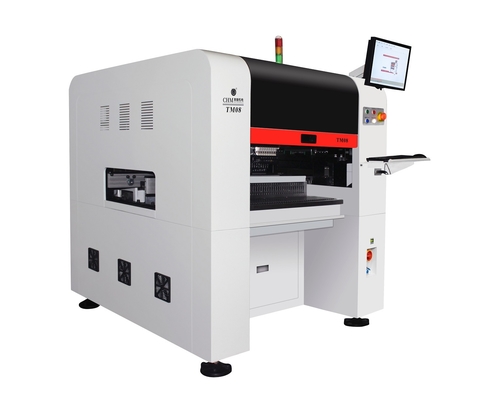

สุดยอดความเร็วสูง ความแม่นยําสูง Inline8 หัว 80 เครื่องอาหาร SMT เครื่องเก็บและวาง Charmhigh TM08
เครื่องผลิต PCB สายประกอบ PCB อัตโนมัติเต็ม คุณภาพดีที่สุดในจีน แบรนด์ชั้นนําของ Chiense Charmhigh
1เลขรุ่น: TM08
2แบรนด์: ชาร์มไฮ
3การตั้งค่าหลัก:อัตโนมัติเต็มในสาย + PCB การจัดส่งอัตโนมัติ + 8 หัว 80 กิน + การตรวจสอบ CPK ผ่าน + Panasonic servo มอเตอร์ + แกน Y สอง + อัตโนมัติเปลี่ยนจุ้ย + 11 กล้อง + THK การบดสกรู +การชดเชยความร้อน + ความเร็วที่ดีที่สุด: 35000CPH
4. เครื่องเลี้ยง: เครื่องเลี้ยงไฟฟ้าฟูจิ (ซื้อแยก)
5พื้นที่ PCB (2 ตัวเลือก):600mm(L) * 350mm(W) / 1200 * 350mm (ตามต้องการ)
6. มาพร้อมกับคอมพิวเตอร์ & คีย์บอร์ด & หนูกับระบบ Windows
7องค์ประกอบ: 0201/ 0402 / 0603-5050/ ไดโอเดส/ ไทรโอเดส/ SOP/ QFP/ QFN/ BGA/ LED... สูงสุด 36*36mm IC
8ขนาด:1280 (L) * 1580 (W) * 1500 (H) มม., AC220V (50hz, เฟสเดียว)
9เวลานํา: 3-5 วันทําการ
10. การจัดส่ง: ทางทะเล / รับจากโรงงานของเราโดยตรง / ส่งไปยังโกดังจีน
11วิธีการชําระเงิน: โอนเงิน (T/T)
12การบรรจุ: กล่องพลายูน
ช่อง YouTube Charmhigh: https://www.youtube.com/@KimiLiuCharmhigh/videos
Charmhigh TM08 แคทาล็อตดาวน์โหลดจาก: TM08 - แผนการ.pdf
ปริมาตร Charmhigh TM08:
| ขนาด | 1280mm ((L) x1580mm ((W) x1500mm ((H) |
| น้ําหนัก | 1450 กิโลกรัม |
| พลังงาน | AC220V (50Hz, เฟสเดียว), 3.5kW |
| การจัดส่งอากาศ | 0.5MPa ~0.7MPa |
| การผลิตความว่าง | ปั๊มสูบสูบใน |
| จํานวนหัวปรับ | 8 |
| ความเร็วการติดตั้ง | 35000cph (ดีที่สุด) |
| ความ แม่น ที่ เพิ่ม ขึ้น | ±0.05mm CPK≥1.0 |
| ความสูงของส่วนประกอบ | ≤ 12 มม |
| ประเภทส่วนประกอบ | 0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA เป็นต้น (ตัวต่อต้าน/ตัวประกอบ/ไดโอเดส/ไทโอเดส/LED/IC ฯลฯ) |
| ความหนาของ PCB | 0.6mm ~ 3.5mm |
| ขนาด PCB | 450mm ((L) x350mm ((W) (มาตรฐาน); 1200mm ((L) x350mm ((W) (ไม่จําเป็น) |
| ขนส่ง PCB | เครื่องขนส่งอัตโนมัติ 3 ช่องทาง, เครื่องสนับสนุน PCB |
| เปลี่ยนกระบอก | การเปลี่ยนจุฬาโดยอัตโนมัติ (ห้องสมุดจุฬา 31 หลุม) |
| ระบบควบคุม | คอมพิวเตอร์อุตสาหกรรมที่ติดตั้ง (ระบบ Windows) พร้อมจอ คีย์บอร์ด และหนู |
| ระบบขับเคลื่อน |
แกน X&Y ขับโดยเครื่องยนต์ servo Panasonic A6 (แกน Y โดยเครื่องยนต์คู่) การใช้ความยืดหยุ่นในการเร่งและความช้าของเส้นโค้ง S |
| ระบบส่ง | แกน X&Y ใช้สกรูพื้นดินและการนําเส้นเงียบ (แกน Y กับสกรูคู่) |
| ระบบอาหาร | 80 NXT 8 มิลลิเมตรสแตนดาร์ด feeder stacks (ก็เหมาะสําหรับ IC tray และ stick feeder) |
| ระบบการมองเห็น | Fly camerax8 (ขนาดส่วนประกอบที่ใช้ได้: 16mmx16mm) IC camerax1 (ขนาดส่วนประกอบที่ใช้ได้: 36mmx36mm) แม็คกล้องx2 |
รายการส่วน:
| รายการ | จํานวน | รายการ | จํานวน |
| TM08 เครื่องเก็บและวาง | 1 | น้ํามันหล่อลื่น | 1 |
| เครื่องปั่น | 8 | เครื่องกรอง | 4 |
| กล่องเครื่องมือ | 1 | เครื่องเชื่อมเร็ว | 1 |
| บัตรรับประกัน | 1 | แมวแพด | 2 |
| คู่มือผู้ใช้ | 1 | สายไฟฟ้า | 2 |
| รายงานการทดสอบ | 1 | คีย์บอร์ด | 1 |
| ผ้าแปรง | 1 | แมวแพด | 1 |
| ผ้าปู | 1 | LCD | 1 |
ชาร์มไฮ TM08 8 หัว 80 กิน:
ชาร์มไฮ TM08: การตรวจสอบ CPK ผ่านTM08:CPK≥1.0,รูปแบบความแม่นยําสูง
การตรวจพบ CPK คืออะไร?
CPK หมายถึงดัชนีความสามารถในการดําเนินงาน มันเป็นวัดความสม่ําเสมอและแม่นยําของเครื่องเก็บและวางในการผลิตของมันถ้า CPK สูง มันหมายความว่าเครื่องมันเก่งมากในการวางส่วนประกอบในที่ที่จําเป็น แต่ถ้า CPK ต่ํา มันอาจหมายความว่าเครื่องมันไม่เก่งเท่าไหร่และอาจมีความผิดพลาดมากขึ้นในกระบวนการประกอบฉันt บอกเราว่าคุณภาพของเครื่องมีความมั่นคงแค่ไหนระหว่างการผลิต นี่คือความสัมพันธ์
1 ≤ CPK < 133: ปกติ
CPK ≥ 133: ดีมาก
สรุป: CPK เป็น มาตรฐาน ของ ความ สม่ําเสมอ และ ความ แม่นยํา ของ เครื่อง ชัก และ วาง ใน การ ผลิต ของ มัน โดย แท้ ๆ มัน บอก เรา ว่า คุณภาพ ของ เครื่อง นั้น มี ความ มั่นคง ไหม ระหว่าง การ ผลิต
ตัวอย่าง:
การจัดส่งโดยตรงจากโรงงาน Charmhigh:
บริการและการรับประกัน:
อุปกรณ์ครบถ้วนมีระยะเวลาการรับประกัน 1 ปีจากเวลาซื้อและการบริการตลอดชีวิต
เรามักจะให้อะไหล่เครื่องจักร โดยตรงจากโรงงาน พร้อมรับประกัน
เราให้บริการ Q / A ออนไลน์และการแก้ไขปัญหาสนับสนุนและบริการให้คําปรึกษาทางเทคนิค
เราให้บริการหลังการขาย 1 ต่อ 1เครื่องจักรทุกเครื่อง ถูกทดสอบ 100% ก่อนที่จะส่งออก
