รายละเอียดสินค้า:
|
| หัว: | 10 หัว (พร้อมตำแหน่งเปลี่ยนหัวฉีดอัตโนมัติ 37 ชิ้น) | ขนาด PCB: | 600(L)*400(W)มม. (มาตรฐาน) |
|---|---|---|---|
| ความเร็วในการติดตั้ง: | Optimal speed: 42000cph; ความเร็วที่เหมาะสม: 42000cph; IPC9850: 31000cph IPC | ตัวป้อน: | รองรับเครื่องป้อนไฟฟ้า NXT ขนาด 100 ชิ้น |
| ส่วนประกอบ: | 01005, 0201,0402,-5050, สบ, QFN, BGA... | ความสูงส่วนประกอบสูงสุด: | 12 มม |
| กล้อง: | IC camera: 1pcs (36X36mm); กล้องไอซี: 1 ชิ้น (36X36 มม.); Flying camera: 10pcs (16X | จัดส่ง PCB: | การจัดส่งอัตโนมัติ 3 ชิ้นพร้อมราง สามารถปรับความกว้างได้โดยใช้ซอฟต์แวร์ |
| ขนาด: | 1600 (ย) * 1688 (ก) * 1560 (ส) มม | พลังงานไฟฟ้า: | AC380V (50Hz, สามระยะ) 4.5kw |
| ประเภทตัวป้อน: | เครื่องป้อนไฟฟ้า Fuji NXT | มอเตอร์: | เซอร์โวมอเตอร์พานาโซนิค A6 (มอเตอร์คู่แกน Y) |
| ความหนาของ PCB: | 0.6-3.5มม | น้ําหนักสะสม: | 1930กก |
| เน้น: | SMT SMD เครื่องเลือกและวาง,เครื่องชักและวาง 10 หัว,01005 เครื่องผลิต PCBA |
||

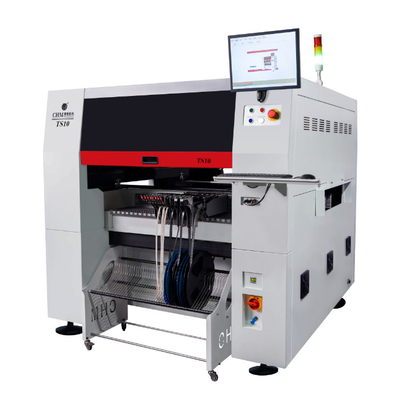

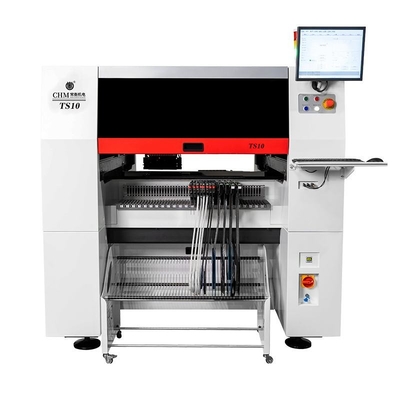

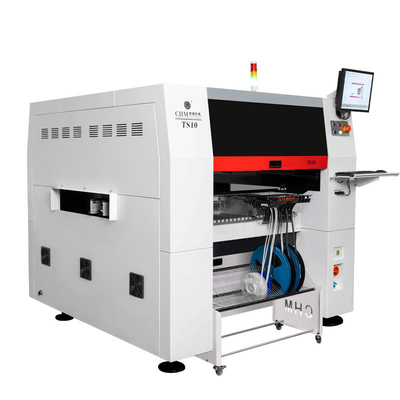

ชาร์มไฮ TS10 ความเร็วสูง SMT เครื่องเลือกและวางแบบอัตโนมัติเต็ม 100 ช่อง
สําหรับสายการผลิต SMT ใหญ่ สายการประกอบ PCB การผลิต PCBA01005 รองรับ
1. การนําเสนอ
รุ่น TS10 นี้เป็นความแม่นยําสูง SMT พิกและวางเครื่องที่สามารถติดตั้ง01005ส่วนประกอบ
มันใช้โครงสร้างบูรณาการของเครื่องจักรแม่นยําและใช้ Charmhigh ผลการวิจัยและพัฒนาที่อิสระ
มีลักษณะของความแม่นยําสูง ความมั่นคงสูง ฟังก์ชันที่สมบูรณ์แบบและการใช้งานที่สะดวกสบาย ความเร็วการติดตั้งที่ดีที่สุดคือ 42000CPH
2. TS10 ไฮไลท์:
1. รองรับการตรวจสอบ CPKขั้นต่ําส่วนประกอบ 01005
2.แกน Y ใช้เครื่องยนต์ servo twinระบบควบคุม
3ระบบแก้ไขการชดเชยความร้อนอัตโนมัติ

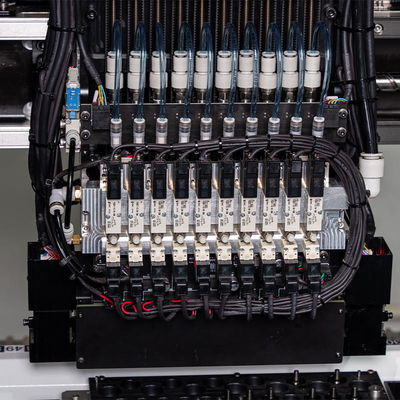

4. ปั๊มสูบสูบใน + โครงสร้างซอลีนอยด์วาล์ว
5.การเปลี่ยนจมูกอัตโนมัติ(37 ชุดห้องสมุดจุล)
6. อุปกรณ์รองรับ PCB
7กล้องสองเครื่องหมายดีสําหรับ PCB ที่ใหญ่กว่า
8.......
สําหรับคุณสมบัติเครื่องอื่นๆ กรุณาปรึกษาผู้จัดการบัญชีของเรา
วิดีโอของ TS10 บนช่อง Youtube ของเรา:
https://www.youtube.com/watch?v=UJis_fjsmo4
ชาร์มไฮ TS10:
| ขนาด | 1600mm ((L) × 1688mm ((W) × 1560mm ((H) |
| น้ําหนัก | 1930kg |
| พลังงาน | AC380V (50Hz, สามระยะ), 4.5kW |
| การจัดส่งอากาศ | 0.5MPa ~0.7MPa |
| การผลิตความว่าง | ปั๊มสูบสูบใน |
| จํานวนหัวปรับ | 10 หัว |
| ความเร็วการติดตั้ง | 42000cph (ดีที่สุด); IPC9850: 31000cph |
| ความ แม่น ที่ เพิ่ม ขึ้น | (XY) ± 0.04mm CPK≥1.0 |
| ความสูงของส่วนประกอบ | ≤ 12 มม |
| ประเภทส่วนประกอบ | 01005/0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA เป็นต้น (ตัวต่อต้าน/ตัวประกอบ/ไดโอเดส/ไทโอเดส/LED/IC ฯลฯ) |
| ระยะส่วนประกอบ | ขนาด 0201 นิ้ว ถึง 36 มิลลิเมตร * 36 มิลลิเมตร และการติดตั้งส่วนประกอบที่ใหญ่กว่า |
| ความหนาของ PCB | 0.6mm ~ 3.5mm |
| ขนาด PCB | 600mm ((L) × 400mm ((W) (มาตรฐาน) 1200mm ((L) × 400mm ((W) (ไม่จําเป็น) |
| ขนส่ง PCB | การขนส่งอัตโนมัติ 3 ช่องทาง, การสนับสนุน PCB |
| เปลี่ยนกระบอก | การเปลี่ยนจมูกอัตโนมัติ(ห้องสมุดกระปุก 37 หลุม) |
| ระบบควบคุม | คอมพิวเตอร์อุตสาหกรรมที่ติดตั้ง (Windows 7) พร้อมจอ คีย์บอร์ด และหนู |
| ระบบขับเคลื่อน | แกน X&Y ขับโดยเครื่องยนต์เซอร์โว Panasonic A6 (แกน Y โดยเครื่องยนต์คู่); การนําการเร่งและความช้าของเส้นโค้ง S ที่ยืดหยุ่น |
| ระบบส่ง | แกน X&Y ใช้สกรูลูกโป่งพื้น THK และแนวทางเส้นทางเงียบ THK(แกน Y กับสกรูคู่) |
| ระบบอาหาร | 100 NXTสตาร์ดฟีเดอร์สเต็ก 8 มม. (ก็เหมาะสําหรับ IC tray และ stick feeder) |
| ระบบการมองเห็น | กล้องบิน×10 (ขนาดส่วนประกอบที่ใช้ได้: 16mm×16mm) กล้อง IC × 1 (ขนาดส่วนประกอบที่ใช้ได้: 36mm × 36mm) มันมีฟังก์ชันการเย็บภาพ กล้องเครื่องหมาย × 2 |

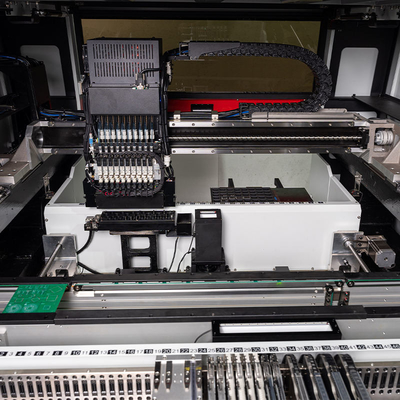

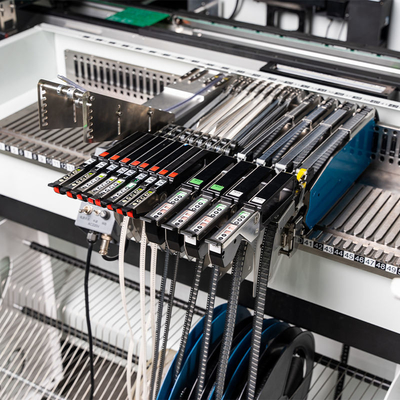

TS10 รูปจริงในโรงงานของเรา100 สล็อตอาหาร (ทํางานกับ Fuji NXT ไฟฟู้ดไฟฟ้า)
สายการผลิตในสาย SMT แบบอัตโนมัติเต็มขนาดใหญ่แนะนํา
ตัวอย่าง:
การจัดส่งโดยตรงจากโรงงาน Charmhigh:
บริการและการรับประกัน:
อุปกรณ์ครบถ้วนมีระยะเวลาการรับประกัน 1 ปีจากเวลาซื้อและการบริการตลอดชีวิต
เรามักจะให้อะไหล่เครื่องจักร โดยตรงจากโรงงาน พร้อมรับประกัน
เราให้บริการ Q / A ออนไลน์และการแก้ไขปัญหาสนับสนุนและบริการให้คําปรึกษาทางเทคนิค
เราให้บริการหลังการขาย 1 ต่อ 1เครื่องจักรทุกเครื่อง ถูกทดสอบ 100% ก่อนที่จะส่งออก
