รายละเอียดสินค้า:
|
| PCB max Clamping area: | 400mm(L)×300mm(W) | Feeder: | 50pcs Yamaha Feeders (pneumatic & electric feeder) |
|---|---|---|---|
| Operation system: | Windows (comes with PC and keyboard mouse) | Fiducial calibration: | Auto calibrate Mark point |
| Component height: | 12mm | Mounting speed: | 6000 cph (ideal) |
| Net weight: | 190kg | Nozzle: | Auto nozzle changer with 13pcs nozzle library |
| เน้น: | เครื่องติดตั้งส่วนประกอบ PCB 12 มม.,เครื่องติดตั้งส่วนประกอบ PCB 6000cph,เครื่องติดตั้ง PCB SMT |
||
สมบูรณ์แบบ & ประหยัด4 หัว 50 ฟีดเดอร์เครื่องวางชิ้นส่วน PCB 220V
เครื่องวางและหยิบ CHM-650 SMT เหมาะสำหรับการผลิต SMT แบบกลุ่มเล็กที่มีความแม่นยำ
พร้อมเปลี่ยนหัวฉีดอัตโนมัติ, ไม่ต้องเปลี่ยนหัวฉีดด้วยตนเอง ทำงานร่วมกับ ฟีดเดอร์ Yamaha แบบสากล
วิดีโอการทำงานบน YouTube:
CHM-650 ติดตั้ง 0201 0402 TQFP 128pin:
https://youtu.be/PdjjR7lc56Q
CHM-650 ติดตั้งแบบผสม:
https://www.youtube.com/watch?v=Hk0rwxEVXf8
วิดีโอการทำงานของ CHM-650 จากลูกค้าชาวบัลแกเรีย:
https://www.youtube.com/watch?v=50mu2rlPrrc

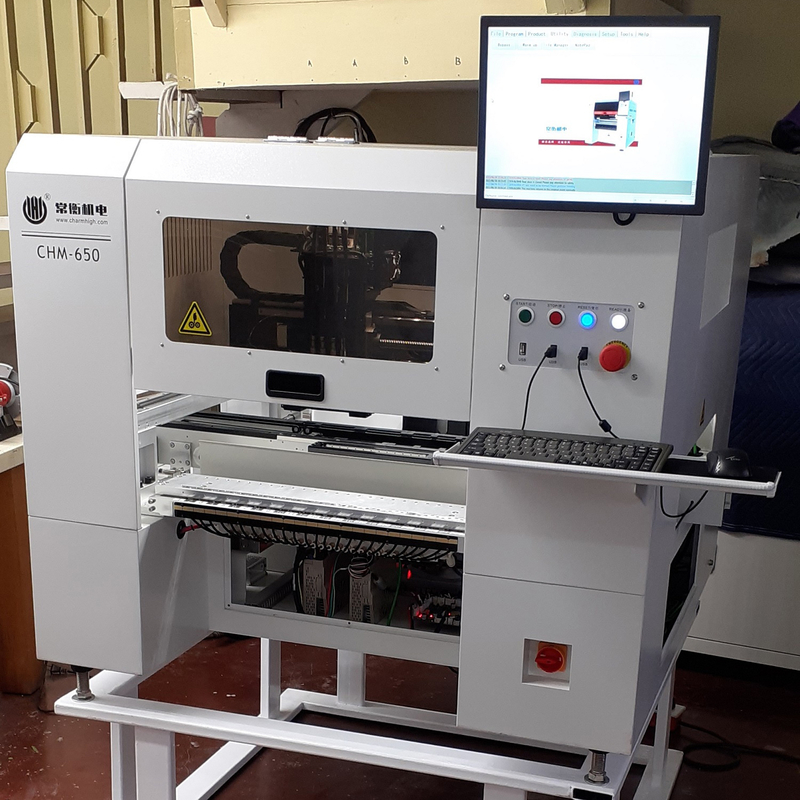

ภาพถ่ายจริงของหุ่นยนต์วางและหยิบ CHM-650 4 หัวที่โรงงาน:
https://www.youtube.com/watch?v=R6UZqwV8Zvc
| ข้อมูลจำเพาะของ CHM-650 | |
| ขนาด | 1280mm(L)x1190mm(W)x1050mm(H) |
| น้ำหนัก | 310 กก. |
| พลังงาน แหล่งจ่ายไฟ | AC220V (50Hz, 1 เฟส), 2.1kW |
| แหล่งจ่ายอากาศ | 0.5MPa ~ 0.7MPa |
| การสร้างสุญญากาศ | เครื่องกำเนิดสุญญากาศ |

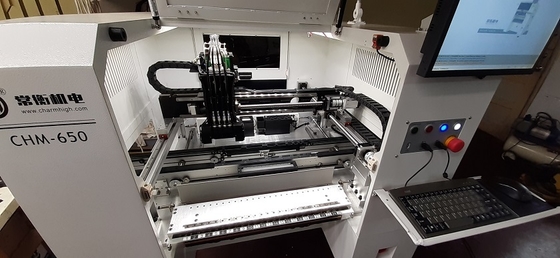

| หัวติดตั้ง | 4 หัว |
| ความเร็วในการติดตั้ง | 9000cph (ดีที่สุด) |
| ความแม่นยำในการติดตั้ง | (XY) ±0.05mm; CPK≥1.0 |
| ความแม่นยำในการควบคุม | 5μm |
| ความสูงของส่วนประกอบ | 12mm |
| ประเภทส่วนประกอบ |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, ฯลฯ (ตัวต้านทาน/ตัวเก็บประจุ/ไดโอด/ไตรโอด/LED/IC, ฯลฯ) |
| ความหนาของ PCB | 0.6mm~3.5mm |
| ขนาด PCB | 400mm(L)x350mm(W) |
| การขนส่ง PCB | ราง 3 ส่วน การขนส่งอัตโนมัติ |
| การเปลี่ยนหัวฉีด | การเปลี่ยนหัวฉีดอัตโนมัติ (คลังหัวฉีด 19 รู) |
| ระบบควบคุม |
คอมพิวเตอร์อุตสาหกรรมในตัว (ระบบ Windows) พร้อมจอภาพ คีย์บอร์ด และเมาส์ |
| ระบบขับเคลื่อน | แกน X&Y ขับเคลื่อนด้วยเซอร์โวมอเตอร์ ใช้การเร่งความเร็วและการลดความเร็วแบบโค้ง S ที่ยืดหยุ่น |
| ระบบส่งกำลัง | บอลสกรู + รางนำเชิงเส้น |
| ระบบป้อน |

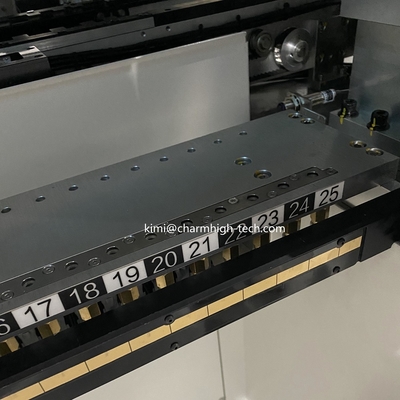

50 ช่องป้อนลม/ไฟฟ้ามาตรฐาน Yamaha 8 มม. (เหมาะสำหรับถาด IC และฟีดเดอร์แบบแท่ง) |
| ระบบวิสัยทัศน์ |
กล้องถ่ายภาพรวม x4 (ขนาดส่วนประกอบที่ใช้ได้: 16mmx16mm); กล้อง IC x1 (ขนาดส่วนประกอบที่ใช้ได้: 36mmx36mm); กล้อง Mark x2 |
เครื่องวางและหยิบ SMT ขนาดเล็กและมีความแม่นยำสูง CHM-650 รองรับการผลิตจำนวนมาก 0201:
ไฮไลท์:
1. การเปลี่ยนหัวฉีดอัตโนมัติ คุณไม่จำเป็นต้องเปลี่ยนหัวฉีดด้วยตนเอง สะดวกมาก!
2. ระบบกล้องวิสัยทัศน์ที่แข็งแกร่ง กล้องที่อัปเดตมีความแม่นยำสูงขึ้น IC วางได้แม่นยำยิ่งขึ้น และส่วนประกอบขั้นต่ำ 0201
3. การกำหนดค่าสูงพร้อมซอฟต์แวร์อัจฉริยะ อายุการใช้งานยาวนานขึ้น Charmhigh ให้ชิ้นส่วนทางกลที่แข็งแกร่งขึ้น
ทำงานร่วมกับฟีดเดอร์ Yamaha มาตรฐานสากล (ซื้อแยกต่างหาก):
ตัวเลือก:
1. ฟีดเดอร์ไฟฟ้า 8 มม. / 12 มม. /16 มม. /24 มม. /32 มม. /44 มม.
2. ฟีดเดอร์ลม 8x4 มม. / 12 มม. / 16 มม. / 24 มม. /32 มม. / 44 มม.
3. ฟีดเดอร์แบบสั่น
ความคิดเห็นของลูกค้า:
Charmhigh แบรนด์ Chiense ชั้นนำ
บริการและการรับประกัน:
เครื่องที่สมบูรณ์มีการรับประกัน 1 ปีนับจากวันที่ซื้อและบริการตลอดอายุการใช้งาน
เราให้บริการอะไหล่ของเครื่องเสมอ จัดหาโดยตรงจากโรงงานพร้อมการรับประกัน
เราให้บริการสนับสนุน Q/A และการแก้ไขปัญหาออนไลน์และบริการให้คำปรึกษาด้านเทคนิค
เราให้บริการหลังการขายแบบตัวต่อตัว เครื่องแต่ละเครื่องผ่านการทดสอบ 100% ก่อนจัดส่ง
