รายละเอียดสินค้า:
|
| Heads: | 4-head | Max PCB size: | 450mm*300mm |
|---|---|---|---|
| Feeder: | Support 50pcs YAMAHA CL Feeder/Electric Feeder | Precision: | (XY) ±0.05mm; CPK≥1.0 |
| Dimension: | 1280(L)*1190(W)*1050(H) mm | Cameras: | 6pcs small camerea+1 big camera+2 mark camera |
| Motor: | Panasonic servo motor | Components: | 0201, 0402~5050, SOP, QFN, BGA, PLCC, LED |
| Net weight: | 310kg | Auto change nozzle: | Yes, with nozzle library 19-hole |
| เน้น: | Charmhigh SMT เครื่อง Pick And Place,4 หัว SMT Pick And Place Machine,Charmhigh smt ชิปเมานท์ |
||
ชาร์มไฮ CHM-650 Advanced SMT Pick and Place Machine 4 หัว 50 เครื่องให้อาหาร
CHM-650 ลักษณะหลัก:
1เลขรุ่น: CHM-650
2แบรนด์: ชาร์มไฮ
3. การปรับแต่งหลัก: แบบdesktop + PCB การจัดส่งอัตโนมัติ + 4 หัว 50 กิน + Panasonic servo มอเตอร์ + อัตโนมัติเปลี่ยนจุ้ย + บอลสกรู + เส้นทางนําทางเส้น + 7 กล้อง + โปรแกรมสมาร์ทอัพเดท
4. เครื่องเลี้ยง: 2 ตัวเลือก: เครื่องเลี้ยงไฟฟ้า Yamaha / เครื่องเลี้ยงลม (เครื่องเลี้ยงซื้อแยก)
5พื้นที่ PCB มากที่สุด: 400 * 350 มม; ความสูงส่วนประกอบสูงสุด: 12 มม
6. มาพร้อมกับคอมพิวเตอร์ & คีย์บอร์ด & หนูกับระบบ Windows
7องค์ประกอบ: 0201, 0402-5050, SOP, QFN, TQFP, BGA... เป็นต้น
8ขนาด: 1280 ((L) * 1190 ((W) * 1050 ((H) มิลลิเมตร, AC220V (50/60Hz)
9เวลานํา: 3-5 วันทําการ
10. การจัดส่ง: โดยรถไฟ / ทางอากาศ / ทางทะเล / รับจากโรงงานของเราโดยตรง / ส่งไปยังโกดังจีน
11วิธีการชําระเงิน: โอนเงิน (T/T)
12การบรรจุ: กล่องพลายูน
วิดีโอการทํางาน YouTube:
CHM-650 การติดตั้ง 0201 0402 TQFP 128pin:
https://youtu.be/PdjjR7lc56Q
การติดตั้งผสม CHM-650
https://www.youtube.com/watch?v=Hk0rwxEVXf8
CHM-650 วิดีโอการทํางานจากลูกค้าบัลแกเรีย:
https://www.youtube.com/watch?v=50mu2rlPrrc
ภาพจริงของ CHM-650 หัว 4 หัวเลือกและวางหุ่นยนต์ที่โรงงาน:
https://www.youtube.com/watch?v=R6UZqwV8Zvc
| รายละเอียด CHM-650 | |

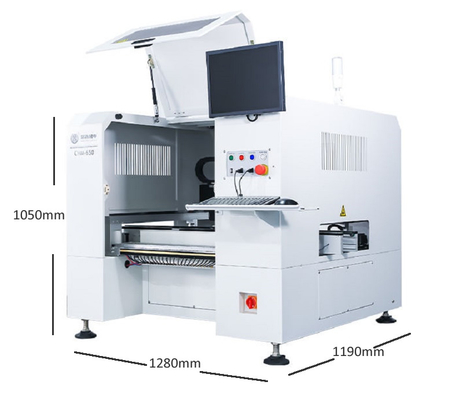

| ขนาด | 1280mm ((L) x1190mm ((W) x1050mm ((H) |
| น้ําหนัก | 310 กิโลกรัม |
| พลังจําหน่าย | AC220V (50Hz, 1 Phase), 2.1kW |
| การจัดส่งอากาศ | 0.5MPa ~ 0.7MPa |
| การผลิตความว่าง | เครื่องกําเนิดความว่าง |
| หัวติดตั้ง | 4 หัว |
| ความเร็วการติดตั้ง | 9000cph ((ดีที่สุด) |
| ความ แม่น ที่ เพิ่ม ขึ้น | (XY) ± 0.05 มิลลิเมตรCPK≥1.0 |
| ความแม่นยําของการควบคุม | 5μm |
| ความสูงของส่วนประกอบ | 12 มม. |
| ประเภทส่วนประกอบ |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA เป็นต้น (ตัวต่อต้าน/ตัวประกอบ/ไดโอเดส/ไทโอเดส/LED/IC ฯลฯ) |
| ความหนาของ PCB | 0.6mm ~ 3.5mm |
| ขนาด PCB | 400mm ((L) x350mm ((W) |
| ขนส่ง PCB | เครื่องขนส่งอัตโนมัติ 3 ส่วน |
| เปลี่ยนกระบอก | การเปลี่ยนจุลยนต์อัตโนมัติ (ห้องสมุดจุลยนต์ 19 หลุม) |
| ระบบควบคุม |
คอมพิวเตอร์อุตสาหกรรมที่ติดตั้ง (ระบบ Windows) พร้อมจอ คีย์บอร์ด และหนู |
| ระบบขับเคลื่อน | แกน X&Y ขับเคลื่อนโดยเครื่องยนต์เซอร์โว; ใช้การเร่งและความช้าในเส้นโค้ง S ที่ยืดหยุ่น |
| ระบบส่ง | สกรูลูกกลม + คู่นําเส้นตรง |
| ระบบอาหาร |
50 สล็อต Yamaha 8 มิลลิเมตรแบบสแตนดาร์ท (ก็เหมาะสําหรับ IC tray และ stick feeder) |
| ระบบการมองเห็น |
กล้องถ่ายฉับพลันx4 (ขนาดส่วนประกอบที่ใช้ได้)16mmx16mm); IC camerax1 (ขนาดส่วนประกอบที่ใช้ได้:36mmx36mm); แม็คกล้องx2 |
ลักษณะของf เครื่องติดตั้ง CHM-650 SMT

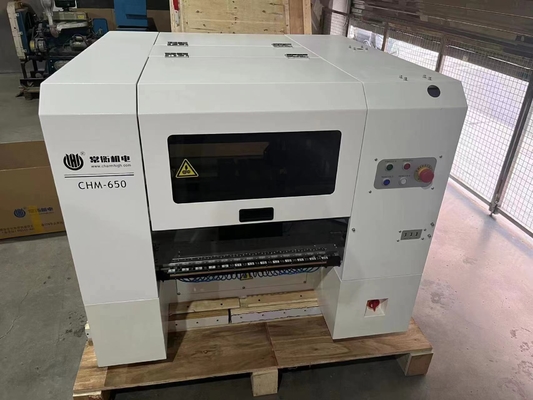

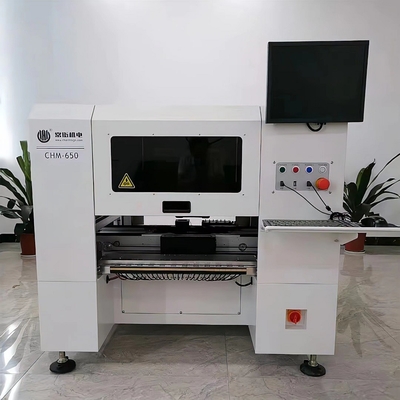

100% รูปจริง
แต่ละด้าน 25pcs อาหาร, รวม 50pcs อาหารเทปสนับสนุน: (Yamaha อาหารไฟฟ้า + pneumatic ทั้งคู่เหมาะสม
8/12/16/24/32/44mm feeder, stick feeder, IC tray สนับสนุน, ส่วนเหล่านี้จําเป็นต้องซื้อแยกกัน

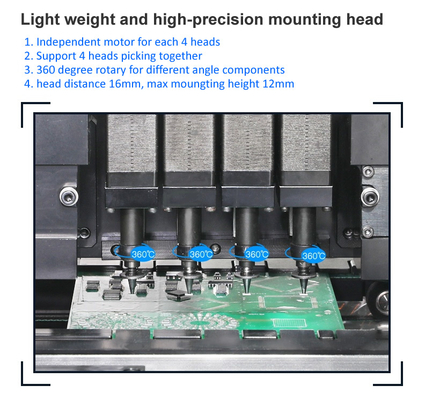

4 หัวที่มี Samsung Nozzles:
กรุณาสังเกต:
เครื่องเก็บและวางของพร้อมกับอุปกรณ์เสริมทั้งหมด
คุณจําเป็นต้องซื้อเครื่องอาหารแยกและจําเป็นต้องเตรียมเครื่องปรับอากาศด้วยท่อขนาดกลางภายนอก 10 มม (การให้อากาศสําหรับเครื่องอาหาร, ANC, ปิด PCB...)
การใส่ท่อในด้านหลังของเครื่อง
กรุณาซื้อเครื่องนี้ด้วยความมั่นใจ สนุกกับเครื่องเก็บและวางของคุณ!
บริการและการรับประกัน:
อุปกรณ์ครบถ้วนมีระยะเวลาการรับประกัน 1 ปีตั้งแต่เวลาซื้อและการบริการตลอดชีวิต
เรามักจะให้อะไหล่ของเครื่องจักร โรงงานที่น่าเชื่อถือ การจัดส่งตรง
เราให้บริการ Q / A ออนไลน์และการแก้ไขปัญหาสนับสนุนและบริการให้คําปรึกษาทางเทคนิค
ให้บริการหลังการขาย 1 ต่อ 1 เครื่องทุกเครื่อง 100% ทดสอบดีก่อนส่งออก
