รายละเอียดสินค้า:
|
| PCB max Clamping area: | 400mm(L)×350mm(W) | Feeder: | 50pcs Yamaha Feeders (pneumatic & electric feeder) |
|---|---|---|---|
| Operation system: | Windows (comes with PC and keyboard mouse) | Fiducial calibration: | Auto calibrate Mark point |
| Component height: | 12mm | Mounting speed: | 6000CPH |
| Net weight: | 310kg | Nozzle: | Auto nozzle changer with 13pcs nozzle library |
| เน้น: | เดสก์ท็อป SMT Pick Place Machine,50 Feeders SMT Pick Place Machine,0201 SMT Pick And Place Machine |
||

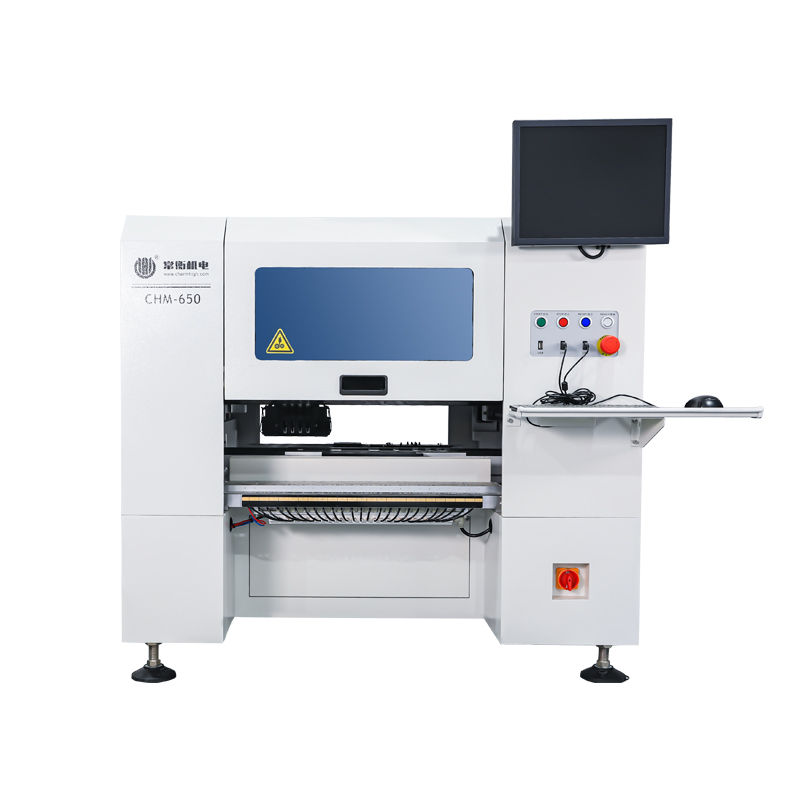

4 หัว 50 Feeders โต๊ะบน CHM-650 SMT หักและวางเครื่อง
สําหรับการผลิตชุดขนาดเล็กความแม่นยําสูง 0201 การผลิตจํานวนมาก
การเปลี่ยนจมน้ําอัตโนมัติ, ทํางานกับ Yamaha universal feeders
รูปแบบ: CHM-650

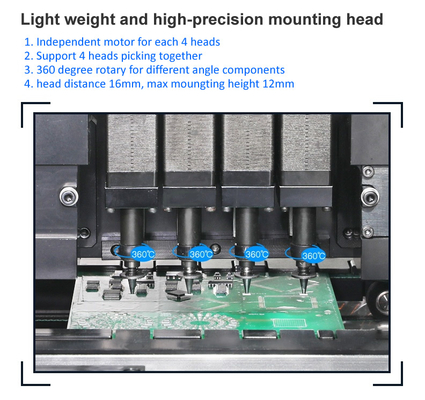

*4 การวางหัวที่มีเครื่องเปลี่ยนจมน้ําอัตโนมัติ
*รองรับ 50pcs ยามาฮ่า ปนูเมติก & ไฟฟีเดอร์ไฟฟ้า
*การปรับแต่งสูงขึ้นด้วยความแม่นยําสูง 0201 รองรับ
*มีคอมพิวเตอร์ (จอ คีย์บอร์ด หนู USB)

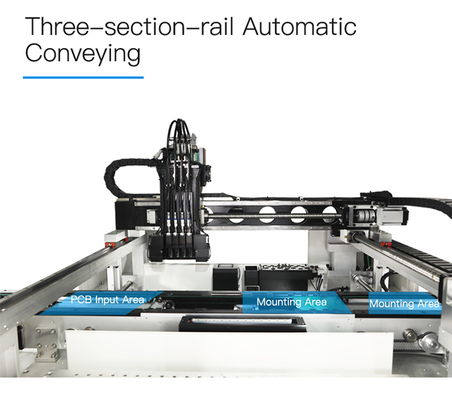

* เครื่องจักรกลแข็งแรง, 3 ส่วน PCB การจัดส่งอัตโนมัติ, ห้องประหยัด
วิดีโอการทํางาน YouTube:
CHM-650 การติดตั้ง 0201 0402 TQFP 128pin:
https://youtu.be/PdjjR7lc56Q
การติดตั้งผสม CHM-650
https://www.youtube.com/watch?v=Hk0rwxEVXf8
CHM-650 วิดีโอการทํางานจากลูกค้าบัลแกเรีย:
https://www.youtube.com/watch?v=50mu2rlPrrc
ภาพจริงของ CHM-650 หัว 4 หัวเลือกและวางหุ่นยนต์ที่โรงงาน:
https://www.youtube.com/watch?v=R6UZqwV8Zvc
| รายละเอียด CHM-650 | |
| ขนาด | 1280mm ((L) x1190mm ((W) x1050mm ((H) |
| น้ําหนัก | 310 กิโลกรัม |
| พลังจําหน่าย | AC220V (50Hz, 1 Phase), 2.1kW |
| การจัดส่งอากาศ | 0.5MPa ~ 0.7MPa |
| การผลิตความว่าง | เครื่องกําเนิดความว่าง |
| หัวติดตั้ง | 4 หัว |
| ความเร็วการติดตั้ง | 9000cph ((ดีที่สุด) |
| ความ แม่น ที่ เพิ่ม ขึ้น | (XY) ± 0.05 มิลลิเมตรCPK≥1.0 |
| ความแม่นยําของการควบคุม | 5μm |
| ความสูงของส่วนประกอบ | 12 มม. |
| ประเภทส่วนประกอบ |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA เป็นต้น (ตัวต่อต้าน/ตัวประกอบ/ไดโอเดส/ไทโอเดส/LED/IC ฯลฯ) |
| ความหนาของ PCB | 0.6mm ~ 3.5mm |
| ขนาด PCB | 400mm ((L) x350mm ((W) |
| ขนส่ง PCB | เครื่องขนส่งอัตโนมัติ 3 ส่วน |
| เปลี่ยนกระบอก | การเปลี่ยนจมูกอัตโนมัติ(ห้องสมุดจุล 19 หลุม) |
| ระบบควบคุม |
คอมพิวเตอร์อุตสาหกรรมที่ติดตั้ง (ระบบ Windows) พร้อมจอ คีย์บอร์ด และหนู |
| ระบบขับเคลื่อน | แกน X&Y ขับเคลื่อนโดยเครื่องยนต์เซอร์โว; ใช้การเร่งและความช้าในเส้นโค้ง S ที่ยืดหยุ่น |
| ระบบส่ง | สกรูลูกกลม + คู่นําเส้นตรง |
| ระบบอาหาร |
50 สล็อต Yamaha 8 มิลลิเมตรแบบสแตนดาร์ท (ก็เหมาะสําหรับ IC tray และ stick feeder) |
| ระบบการมองเห็น |

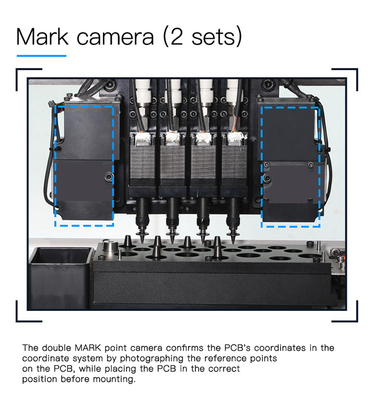

กล้องถ่ายฉับพลันx4 (ขนาดส่วนประกอบที่ใช้ได้)16mmx16mm); IC camerax1 (ขนาดส่วนประกอบที่ใช้ได้:36mmx36mm); แม็คกล้องx2 |
โปรแกรมไฟล์ง่าย:
เน้น:
1. การเปลี่ยนจุลยนต์อัตโนมัติ, คุณไม่ต้องเปลี่ยนจุลยนต์ด้วยมือ, สะดวกมาก!
2ระบบกล้องมองเห็นที่แข็งแกร่ง ความแม่นยําสูง IC จัดตั้งที่แม่นยํามากขึ้น และส่วนประกอบ 0201 นิยม:
3การปรับปรุงสูง อายุการใช้งานยาว Charmhigh ให้เครื่องจักรกลที่แข็งแรง
การทํางานกับ Yamaha Feeders มาตรฐานทั่วไป:
ตัวเลือก:
1. 8mm / 12mm / 16mm / 24mm / 32mm / 44mm เครื่องเลี้ยงไฟฟ้า
2. 8x4mm / 12mm / 16mm / 24mm / 32mm / 44mm เครื่องปนูเมติก
3. เครื่องให้ความสั่นสะเทือน
บริการและการรับประกัน:
อุปกรณ์ครบถ้วนมีระยะเวลาการรับประกัน 1 ปีตั้งแต่เวลาซื้อและการบริการตลอดชีวิต
เรามักจะให้อะไหล่ของเครื่องจักร ส่งตรงจากโรงงาน พร้อมรับประกัน
เราให้บริการ Q / A ออนไลน์และการแก้ไขปัญหาสนับสนุนและบริการให้คําปรึกษาทางเทคนิค
เราให้บริการหลังการขาย 1 ต่อ 1 ทุกเครื่องถูกทดสอบ 100% ก่อนส่ง
