รายละเอียดสินค้า:
|
| Heads: | 6pcs(comes with Automatic nozzle change (19-hole nozzle library) | Max PCB size: | 350mm(L)x300mm(W) |
|---|---|---|---|
| Feeder: | Support 50pcs NXT Electric Feeder | Precision: | (xy)+30μm, CPK≥1.0 (X Y) |
| Dimension: | 890 (L) * 1450 (W) * 1500 (H) mm | Cameras: | 6pcs small cameras+1 big camera+2 mark cameras |
| Voltage: | AC220V (50Hz, single phase), 1.8kW | Components: | 0201/0402/0603-5050/SOT/SOP/QFP/QFN/BGA, etc. (resistor/capacitor/diode/triode/LED/IC, etc.) |
| PCB Conveying: | 3-section-rail automatic conveying | Component Height: | max 12mm |
| Mounting Speed: | 27800cph (optimal) | Net weight: | 900kg |
| เน้น: | 6 หัวเครื่อง SMT ประเภทแนวตั้ง,เครื่องเปลี่ยนหัวฉีดอัตโนมัติ SMT,อุปกรณ์ SMT เปลี่ยนหัวฉีดอัตโนมัติ |
||

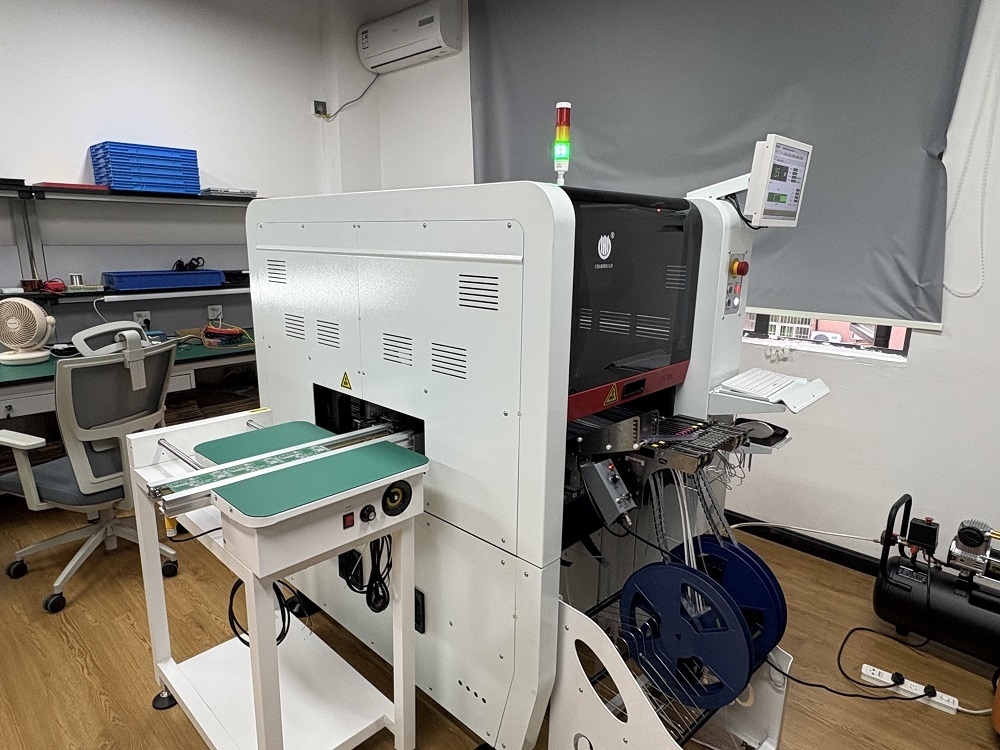

6 หัว SMT เครื่องเลือกและวาง Charmhigh TC06พลาตฟอร์มเหล็กเหล็กรวม
สับสนและความละเอียดสูง SMT การแก้ไข, ดีที่สุดสําหรับ 01005 และส่วนประกอบ Fine-Pitch
เครื่องเลือกและวางที่ดีที่สุดสําหรับมือใหม่ ราคา TC06 รีวิว

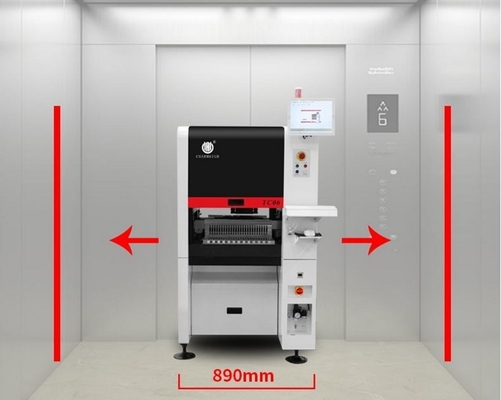

เครื่องชาร์มไฮ TC06 SMT pick & place ให้บริการ PCB ที่น่าเชื่อถือได้ ด้วยการวางที่ที่แม่นยํา การทํางานง่าย และราคาที่คุ้มค่าสําหรับผู้ผลิตอิเล็กทรอนิกส์มันจัดการ PCB การประกอบที่ซับซ้อนด้วยความแม่นยําความกว้าง 890 มิลลิเมตร เหมาะสําหรับลิฟท์ส่วนใหญ่
มันมีแพลตฟอร์มเหล็กเหล็กที่บูรณาการ ทํางานได้อย่างมั่นคงมาก ดังนั้นส่วนประกอบขั้นต่ํารองรับ 010015 ด้วยผลการติดตั้งที่สมบูรณ์แบบ ความเร็วที่เหมาะสมคือ 27800 CPH
เครื่อง Charmhigh TC06 เหมาะสําหรับมือใหม่และมืออาชีพที่ต้องการเครื่องเลือกและวางที่เชื่อถือได้ เพื่อประกอบ PCB ด้วยส่วนประกอบที่ดีและมีประสิทธิภาพสูง
TC06 ลักษณะหลัก
1เลขรุ่น: TC06
2แบรนด์: ชาร์มไฮ
3การตั้งค่าหลัก:อัตโนมัติเต็มในสาย + PCB การจัดส่งอัตโนมัติ + 6 หัว 50 กิน +(xy) + 30μmCPK>1.0 + แกน X&Y ขับเคลื่อนโดยเครื่องยนต์เซอร์โวโซนิค + เครื่องเปลี่ยนระบายน้ําอัตโนมัติ + 9 กล้อง + สกรูพื้นดิน & การนําทางเส้นตรง +การชดเชยความร้อน + ความเร็วที่ดีที่สุด: 27800CPH
4. เครื่องเลี้ยง: เครื่องเลี้ยงไฟฟ้าฟูจิ (ซื้อแยก)
5พื้นที่ PCB: 350mm ((L) * 300mm ((W)
6. มาพร้อมกับคอมพิวเตอร์ & คีย์บอร์ด & หนูกับระบบ Windows
7ส่วนประกอบ: 01005/ 0201/ 0402 / 0603-5050/ ไดโอเดส/ ไทรโอเดส/ SOP/ QFP/ QFN/ BGA/ LED... สูงสุด 36*36mm IC
8ขนาด: 890 (L) * 1450 (W) * 1500 (H) มิลลิเมตร, AC220V (50hz, เฟสเดียว); น้ําหนักสุทธิ: 900kg
9. ระยะเวลา: 5-7 วันทําการ
10. การจัดส่ง: ทางทะเล / รับจากโรงงานของเราโดยตรง / ส่งไปยังโกดังจีน
11วิธีการชําระเงิน: โอนเงิน (T/T)
12การบรรจุ: กล่องพลายูน
ปริมาตร TC06 Charmhigh:
| ขนาด |
890mm ((L) x1450mm ((W) x1500mm ((H)
|
| น้ําหนัก | 900 กก. |
| พลังงาน | AC220V (50Hz, เฟสเดียว), 3kW |
| การจัดส่งอากาศ | 0.5MPa ~0.7MPa |
| การผลิตความว่าง | ปั๊มสูบสูบใน |
| จํานวนหัวปรับ | 6 |
| ความเร็วการติดตั้ง | 27800cph (ดีที่สุด) |
| ความ แม่น ที่ เพิ่ม ขึ้น | (xy) + 30μm, CPK≥1.0 |
| ความสูงของส่วนประกอบ | ≤ 12 มม |
|
ประเภทส่วนประกอบ ระยะส่วนประกอบ |
- การยกเว้นตัวประกอบความต้านทาน, ไดโอเดสกลม, อลูมิเนียม - ขนาด 1 นิ้ว01005 ถึง 36*36 มิลลิเมตรและส่วนประกอบขนาดใหญ่การติดตั้ง |
| ความหนาของ PCB | 0.6mm ~ 3.5mm |
| ขนาด PCB | 350mm ((L) x 300mm ((W) |
| ขนส่ง PCB | เครื่องขนส่งอัตโนมัติ 3 ช่องทาง, เครื่องสนับสนุน PCB |
| เปลี่ยนกระบอก | การเปลี่ยนจุลยนต์อัตโนมัติ (ห้องสมุดจุลยนต์ 19 หลุม) |
| ระบบควบคุม | คอมพิวเตอร์อุตสาหกรรมที่ติดตั้ง (ระบบ Windows) พร้อมจอ คีย์บอร์ด และหนู |
| ระบบขับเคลื่อน |
แกน X&Y ขับโดยเครื่องยนต์เซอร์โว Panasonic |
| ระบบส่ง | สกรูการก่อดิน + การนําเส้นตรง |
| ระบบอาหาร | 50 NXT 8 มิลลิเมตรสแตนดาร์ด feeder stacks (ก็เหมาะสําหรับ IC tray และ stick feeder) |
| ระบบการมองเห็น | กล้องบิน x 6 (ขนาดส่วนประกอบที่ใช้ได้: 16mmx16mm) กล้อง IC x 1 (ขนาดส่วนประกอบที่ใช้ได้: 36mmx36mm) กล้องเครื่องหมาย x 2 |
ช่อง YouTube Charmhigh: https://www.youtube.com/@KimiLiuCharmhigh/videos
TC06 วิดีโอทํางาน ติดตั้ง 01005: https://www.youtube.com/watch?v=jmGMTdvt9FY

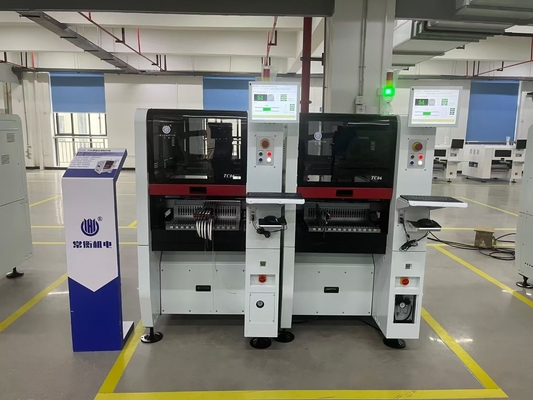

TC06+Yamaha YS12 ทํางานร่วมกัน https://www.youtube.com/watch?v=x7ChkUV0HG4
แต่ละด้าน 25pcs อาหาร, รวม 50pcs อาหารเทปสนับสนุน: (NXT อาหารไฟฟ้า)
8/12/16/24/32/44/56mm feeder, feeder vibration, IC tray รองรับ, ซื้อแยกกัน
การเปลี่ยนจมน้ําอัตโนมัติ: (ห้องสมุด 19 หลุม)
ความเห็นจากลูกค้าดีสําหรับธุรกิจเริ่มต้น
รายการส่วน:
| รายการ | จํานวน | รายการ | จํานวน |
| TC06 เครื่องเก็บและวาง | 1 | น้ํามันหล่อลื่น | 1 |
| เครื่องปั่น | 8 | เครื่องกรอง | 4 |
| กล่องเครื่องมือ | 1 | เครื่องเชื่อมเร็ว | 1 |
| บัตรรับประกัน | 1 | แมวแพด | 2 |
| คู่มือผู้ใช้ | 1 | สายไฟฟ้า | 2 |
| รายงานการทดสอบ | 1 | คีย์บอร์ด | 1 |
| ผ้าแปรง | 1 | แมวแพด | 1 |
| ผ้าปู | 1 | LCD | 1 |
กรุณาสังเกต:
เครื่องเก็บและวางของพร้อมกับอุปกรณ์เสริมทั้งหมดคุณจําเป็นต้องซื้อ feeders โดยแยกและจําเป็นต้องเตรียมเครื่องปรับอากาศที่มีท่อขนาดกลางภายนอก 10 มม (การจัดส่งอากาศสําหรับ feeders, หัว Vakuum, ปิด PCB...), การใส่ท่อบนด้านหลังของเครื่อง
กรุณาซื้อเครื่องนี้ด้วยความมั่นใจ สนุกกับเครื่องเก็บและวางของคุณ!
ทําไมต้องเลือกชาร์มไฮ?
1ดีไซน์มืออาชีพและห้องที่ประหยัด
2การใช้งานที่สะดวกต่อผู้ใช้ ไม่จําเป็นต้องมีวิศวกร SMTมืออาชีพ
3เครื่องเดียว - การทํางานที่บูรณาการ ไม่จําเป็นต้องปั๊มเพิ่มเติมหรือ PC หรืออุปกรณ์สนับสนุนใด ๆ
4. ประหยัดประหยัด, ลดค่าใช้จ่ายที่จะมีสายการผลิต SMT อัตโนมัติเต็มมืออาชีพ
5. มันสะดวกมากที่จะเปลี่ยนเครื่องสํารอง, ง่ายที่จะแก้ไขด้วยตัวเอง
6. ส่งด่วนระหว่างประเทศ พร้อมบริการประตูต่อประตู ส่งใน 6-8 วันทําการ
7โดยเฉพาะสําหรับการวิจัยและพัฒนาห้องปฏิบัติการ เพื่อปกป้องการออกแบบและสิทธิบัตรของคุณเอง
8เครื่องจักรหนึ่งเท่ากับพนักงานผสมผสาน 5 คน มีประสิทธิภาพสูงกว่าการทํางานด้วยมือมาก การจัดการง่ายและประหยัดค่าใช้จ่าย
9ชาร์มไฮเป็นโรงงานที่ให้บริการ ทุกชิ้นส่วนของเครื่องจักรของเราถูกวิจัยและผลิตโดยเราเอง
10. Charmhigh เป็นผู้ผลิตมืออาชีพของเครื่อง SMT Pick and Place ตั้งแต่ p&p ครั้งแรกที่ปล่อยในปี 2011 ทุกโปรแกรมที่วิจัยโดยเราเอง, ให้บริการหลังการขายที่ดี
บริการและการรับประกัน:
อุปกรณ์ครบถ้วนมีระยะเวลาการรับประกัน 1 ปีตั้งแต่เวลาซื้อและการบริการตลอดชีวิต
เรามักจะให้อะไหล่ของเครื่องจักร ส่งตรงจากโรงงาน พร้อมรับประกัน
เราให้บริการ Q / A ออนไลน์และการแก้ไขปัญหาสนับสนุนและบริการให้คําปรึกษาทางเทคนิค
เราให้บริการหลังการขาย 1 ต่อ 1เครื่องจักรทุกเครื่อง ถูกทดสอบ 100% ก่อนที่จะส่งออก
การสนับสนุนทางเทคนิค
