รายละเอียดสินค้า:
|
| หัว: | 6 ชิ้น (พร้อมตำแหน่งเปลี่ยนหัวฉีดอัตโนมัติ 19 ชิ้น) | ขนาด PCB: | 450mm ((L) × 350mm ((W) (มาตรฐาน); |
|---|---|---|---|
| ความเร็ว: | 27800cph (เหมาะสมที่สุด); | เครื่องป้อนอาหาร: | รองรับเครื่องป้อนไฟฟ้า NXT ขนาด 60 ชิ้น |
| ส่วนประกอบ: | 01005, 0201,0402,-5050, SOP/QFP/QFN/BGA/แอลอีดี.. | ความสูงส่วนประกอบสูงสุด: | 12 มม. |
| กล้อง: | กล้อง IC: 1 ชิ้น (36 มม.) กล้องบิน: 6 ชิ้น (16 มม.) กล้อง MARK: 2 ชิ้น | จัดส่ง PCB: | การจัดส่งอัตโนมัติ 3 ชิ้นพร้อมราง สามารถปรับความกว้างได้โดยใช้ซอฟต์แวร์ |
| ขนาด: | 1320 มม. (ย) × 1600 มม. (กว้าง) × 1500 มม. (ส) | พลังงานไฟฟ้า: | AC220V (50/60Hz, 1 ขั้นตอน) |
| ประเภทตัวป้อน: | เครื่องป้อนไฟฟ้า Fuji NXT | ความหนาของ PCB: | 0.6-3.5มม |
| เน้น: | เครื่องรับและวาง SMT แนวตั้ง,เครื่องรับและวาง SMT แบบอินไลน์,เครื่องป้อน SMT 60 เครื่อง |
||
Top Configuration ความละเอียดสูง Charmhigh 6 หัว 60 เครื่องเลี้ยง SMT Pick and Place Machine TM06
อัตโนมัติเต็ม In-line SMT ชุดและวางเครื่องกับ PCB conveyor
สายประกอบ PCB ดีสําหรับการผลิตจํานวนมาก สายประกอบ SMT กลางอัตโนมัติเต็ม
1เลขรุ่น: TM06
2แบรนด์: ชาร์มไฮ
3. การตั้งค่าหลัก: อัตโนมัติ 3 ชิ้น PCB การจัดส่งอัตโนมัติ + 6 หัว 60 กิน + Panasonic มอเตอร์ servo
+ อัตโนมัติเปลี่ยนจุ้ย ((19 ตําแหน่ง) + 9 กล้อง + THK สกรูการบด + แกน Y สอง
4. เครื่องเลี้ยง: เครื่องเลี้ยงไฟฟ้าฟูจิ (ซื้อแยก)
5พื้นที่ PCB (2 ตัวเลือก): 450 * 350mm / 900 * 350mm
6. มาพร้อมกับคอมพิวเตอร์ & คีย์บอร์ด & หนูกับระบบ Windows
7ส่วนประกอบ:01005, 0201, 0402-5050, SOP, QFN, TQFP, BGA... เป็นต้น
8ขนาด: 1320mm ((L) × 1600mm ((W) × 1500mm ((H), AC220V/110V (50/60Hz, 1 ช่วง)
9เวลานํา: 4-6 วันทําการ
10. การจัดส่ง: ทางอากาศ / ทางทะเล / รับจากโรงงานของเราโดยตรง / ส่งไปยังโกดังจีน
11วิธีการชําระเงิน: โอนเงิน (T/T)
12การบรรจุ: กล่องพลายูน

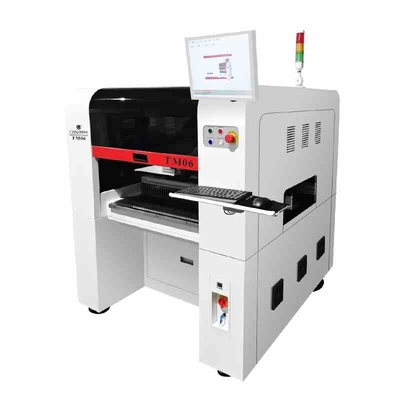

นี่คือ TM06 เครื่องเก็บและวางของระดับสูงของ Charmhigh
มันมีลักษณะด้วย 60 สตั๊กอาหาร, ความเข้ากันได้ดีกับ NXT ไฟฟิตไฟฟ้าและสตั๊กอาหารที่สามารถรองรับส่วนประกอบท่อ
หัว 6 หัวสามารถติดตั้งพร้อมกันและเปลี่ยนจุ้นดูดโดยอัตโนมัติ, แผ่นขนส่งอัตโนมัติสามส่วน,ระบบควบคุมการเคลื่อนไหวความเร็วสูงและเทคโนโลยีการมองเห็นที่ใช้ในการถ่ายภาพของส่วนประกอบที่เคลื่อนไหว โดยอิสระวิจัยและพัฒนาโดย Charmhigh เอง.
หากคุณต้องการเครื่องเลือกและวางที่ตั้งที่มีการปรับปรุงสูง ด้วยราคาที่เหมาะสม สําหรับการตั้งค่าขนาดกลางและขนาดใหญ่ TM06 เป็นทางเลือกที่ดีที่สุด
รายละเอียด TM06:
| รุ่น | TM06 |
| ขนาด | 1320mm ((L) × 1600mm ((W) × 1500mm ((H) |
| น้ําหนัก | 1100 กิโลกรัม |
| พลังงาน | AC220V (50Hz, เฟสเดียว), 3kW |
| การจัดส่งอากาศ | 0.5MPa ~0.7MPa |
| การผลิตความว่าง | ปั๊มสูบสูบใน |
| จํานวนหัวปรับ | 6 หัว |
| ความเร็วการติดตั้ง | 27800cph (ดีที่สุด) |
| ความ แม่น ที่ เพิ่ม ขึ้น | อัธยาศัยการทดสอบ |
| ความแม่นยําของการควบคุม | 4μm |
| ความสูงของส่วนประกอบ | 12 มม. |
| ประเภทส่วนประกอบ | 01005,0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA เป็นต้น (ตัวต่อต้าน/ตัวประกอบ/ไดโอเดส/ไทโอเดส/LED/IC ฯลฯ) |
| ความหนาของ PCB | 0.6mm ~ 3.5mm |
| ขนาด PCB | 450mm ((L) × 350mm ((W) (มาตรฐาน); 900mm ((L) × 350mm ((W) (ไม่จําเป็น) |
| ขนส่ง PCB | การขนส่งอัตโนมัติ 3 ช่องทาง, การสนับสนุน PCB |
| เปลี่ยนกระบอก | การเปลี่ยนจุลยนต์อัตโนมัติ (ห้องสมุดจุลยนต์ 19 หลุม) |
| ระบบควบคุม | คอมพิวเตอร์อุตสาหกรรมที่ติดตั้ง (ระบบ Windows) พร้อมจอ คีย์บอร์ด และหนู |
| ระบบขับเคลื่อน | แกน X&Y ขับเคลื่อนโดยเครื่องยนต์เซอร์โว Panasonic A6 (แกน Y โดยเครื่องยนต์คู่) ใช้การเร่งและความช้าในเส้นโค้ง S ที่ยืดหยุ่น |
| ระบบส่ง | แกน X&Y ใช้สกรูลูกบอลพื้น TBI และการนําเส้นตรง HIWIN(แกน Y กับสกรูคู่) |
| ระบบอาหาร | 60 NXT 8 มิลลิเมตรสแตนดาร์ด feeder stacks (ก็เหมาะสําหรับ IC tray และ stick feeder) |
| ระบบการมองเห็น | กล้องบิน×6 (ขนาดส่วนประกอบที่ใช้ได้: 16mm×16mm) กล้อง IC × 1 (ขนาดส่วนประกอบที่ใช้ได้: 36mm × 36mm) กล้องเครื่องหมาย × 2 |

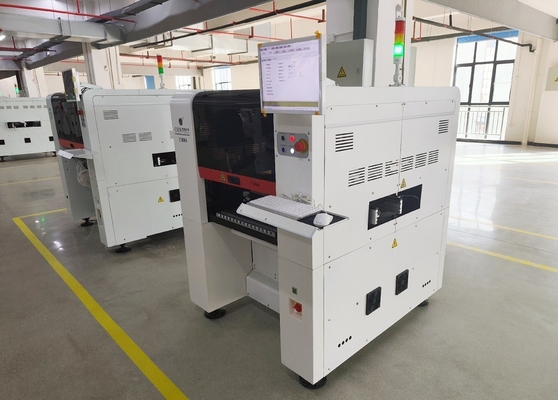

ภาพจริงสําหรับ TM06:

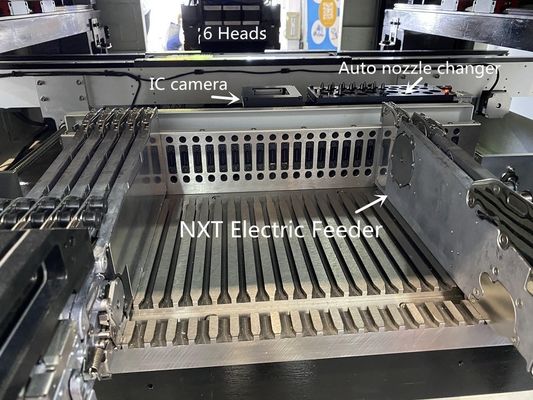

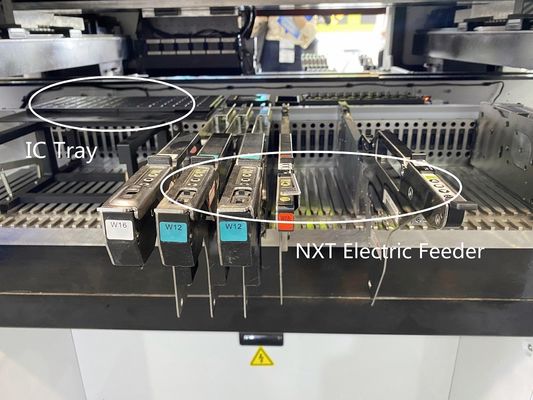

60 สล็อตเครื่องอาหาร (ทํางานกับ Fuji NXT เครื่องอาหารไฟฟ้า, เครื่องอาหารซื้อแยกกัน, 8/12/16/24/32/44mm):
หัว 6 หัวที่มีเครื่องเปลี่ยนน้ําอัดอัตโนมัติ 1 กล้อง IC ความละเอียดสูง 2 กล้องหมาย
6 กล้องบินสําหรับส่วนประกอบปกติ 3 ชิ้นเครื่องขนส่ง PCB อัตโนมัติ
แกน Y แบบคู่กับมอเตอร์ servo แบบคู่ มีความมั่นคงและความแม่นยําสูงกว่า
ตัวอย่าง PCB:
(เรายังใช้สาย SMT อัตโนมัติเต็มของเราเองในการผลิต PCB สําหรับส่วนของเครื่องจักรของเรา)
บริการและการรับประกัน:
อุปกรณ์ครบถ้วนมีระยะเวลาการรับประกัน 1 ปีตั้งแต่เวลาซื้อและการบริการตลอดชีวิต
เรามักจะให้อะไหล่ของเครื่องจักร ส่งตรงจากโรงงาน พร้อมรับประกัน
เราให้บริการ Q / A ออนไลน์และการแก้ไขปัญหาสนับสนุนและบริการให้คําปรึกษาทางเทคนิค
เราให้บริการหลังการขาย 1 ต่อ 1เครื่องจักรทุกเครื่อง ถูกทดสอบ 100% ก่อนที่จะส่งออก
