รายละเอียดสินค้า:
|
| หัว: | 6 ชิ้นพร้อมหัวฉีด Samsung | ขนาด PCB: | 400 มม. (ยาว) * 350 มม. (กว้าง) |
|---|---|---|---|
| ความเร็ว: | 17000cph (ดีที่สุด); IPC9850: 12000CPH | ตัวป้อน: | รองรับเครื่องป้อนไฟฟ้า YAMAHA 50 ชิ้น + เครื่องป้อนลม |
| ส่วนประกอบ: | 0201,0402,-5050, SOP, QFN,BGA..ฯลฯ | ระบบปฏิบัติการ: | มาพร้อม PC ทั้งชุดพร้อมระบบ windows7 |
| กล้อง: | กล้องหน้า 6 ตัว + กล้อง IC 1 ตัว + กล้องคู่ใจ | จัดส่ง PCB: | จัดส่งอัตโนมัติ 3 ชิ้นพร้อมราง |
| ความแม่นยำ: | ±60μm ; CPK≥1.0 (XY) | ความสูงของส่วนประกอบสูงสุด: | 12 มม |
| แสงสูง: | 60 Feeders PCB Assembly Line,CHMT761P6 PCB Assembly Line,CHMT761P6 SMD Assembly Line |
||
การตั้งค่าสูงสุด 6 หัว SMT หักและวางเครื่องยนต์
เครื่องขนส่ง PCB 3 ชิ้นแกน Y แบบคู่, 6 หัว 50 กิน, มอเตอร์ servo,การเปลี่ยนจมูกอัตโนมัติความแม่นยําสูงขึ้นผ่านการทดสอบ CPK 0201การช่วยเหลือIPC9850: 13400CPH CPK≥1.0 (X Y)
สายการผลิต SMT ขนาดกลาง สําหรับสายการประกอบ PCBA SMT

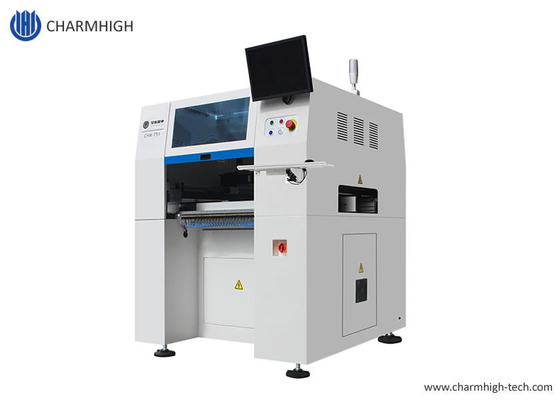

นี่คือเครื่องแบบ CHM-751 ที่อัพเดทจาก Charmhigh ด้วยราคาประหยัด มีการปรับแต่งสูงและมีความแม่นยําสูง หากคุณต้องการเครื่องแม่นยําสูงอันนี้เป็นตัวเลือกที่ดีที่สุดของคุณ! รุ่นนี้มี 3 ชิ้นอัตโนมัติ PCB conveyor, มันสามารถเชื่อมต่อกับ SMT conveyor โต๊ะและฟอง reflow, การจัดส่ง PCB ในฟอง reflow.
คําแนะนํา:
1เลขรุ่น: CHM-751
2แบรนด์: ชาร์มไฮ
3การตั้งค่าหลัก: High precision CPK test passed + 0201 support + Auto PCB conveyor + CPK test passed + Auto nozzle change + Max speed 18400 CPH + 6 heads 50 feeders + double Y axis + Ball screw with + Servor motor + 9 cameras + Yamaha feeders + intelligent software
4พื้นที่ PCB มากที่สุด: 400 * 350 มม.
5องค์ประกอบ: 0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA ฯลฯ (ตัวต่อต้าน/ตัวประกอบความแรง/ไดโอเดส/ไทโอเดส/LED/IC ฯลฯ)
6ขนาด: 1280mm ((L) × 1190mm ((W) × 1470mm ((H)
7. ระยะเวลา: 5-7 วันทําการ
8. การจัดส่ง: ทางอากาศ, ทางทะเล, หรือรับจากโรงงานของเรา, หรือส่งไปยังตัวแทนการจัดส่ง
9วิธีการชําระเงิน: โอนเงิน (T/T) บัตรเครดิต W/U
10การบรรจุ: กล่องพลายูน
11รหัส HS 847989.62.00 (เครื่องเก็บและวาง)
CHM-751 โหลดคัดลอก:CHM-751 - แผนการ.pdf
เน้น:
1การชดเชยความร้อน
2. การสนับสนุน CPK การทดสอบ 0201 การติดตั้งที่สมบูรณ์แบบ
3. พั๊มสูบสูบใน
4. อัตโนมัติเปลี่ยนจมูก (19 ชุดห้องสมุดจมูก)
5. อุปกรณ์รองรับ PCB
6. 6 หัว + 50 Yamaha feeder stack + 9 กล้อง
7.แกน Y แบบสองแบบ พร้อมสกรูบัด แกน Y แบบ พร้อมมอเตอร์เซอร์โว
สําหรับคุณสมบัติเครื่องอื่นๆ กรุณาปรึกษาผู้จัดการบัญชีของเรา
| CHM-751 รายละเอียด | |

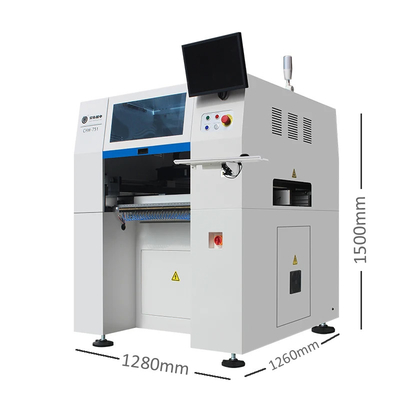

| ขนาด | 1280mm ((L) × 1190mm ((W) × 1470mm ((H) |
| น้ําหนัก | 670kg |
| พลังงาน | AC220V (50Hz, เฟสเดียว), 2.8kW |
| การจัดส่งอากาศ | 0.5MPa ~0.7MPa |
| การผลิตระยะว่าง | ปั๊มสูบสูบใน |

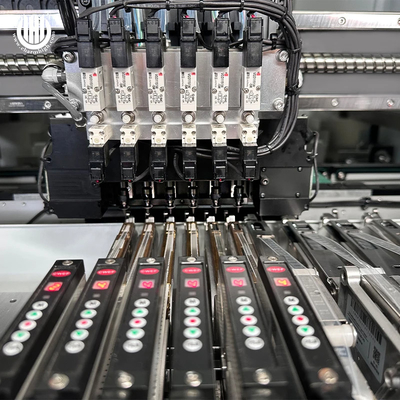

| จํานวนหัวปัก | 6 หัว |
| ความเร็วการติดตั้ง | 18400CPH (ดีที่สุด) ; IPC9850: 13400CPH |
| ความ แม่น ที่ เพิ่ม ขึ้น | (XY) ± 0.05 มิลลิเมตรCPK≥1.0 |
| ความสูงของส่วนประกอบ | 12 มม. |
| ประเภทส่วนประกอบ | 0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA เป็นต้น (ตัวต่อต้าน/ตัวประกอบ/ไดโอเดส/ไทโอเดส/LED/IC ฯลฯ) |
| ความหนาของ PCB | 0.6mm ~ 3.5mm |
| ขนาด PCB | 400mm ((L) × 350mm ((W) |

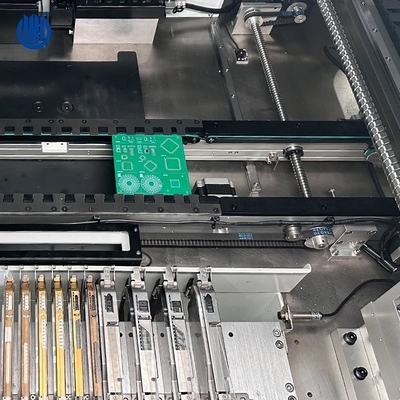

| ขนส่ง PCB | การขนส่งอัตโนมัติ 3 ช่องทาง, การสนับสนุน PCB |

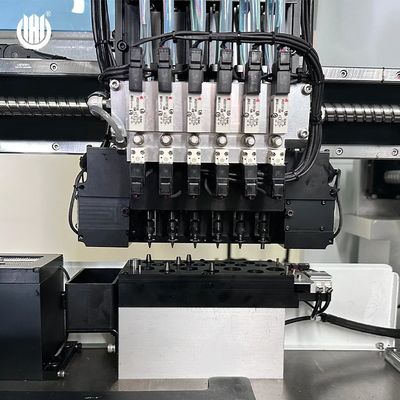

| เปลี่ยนกระบอก | การเปลี่ยนจมูกอัตโนมัติ(ห้องสมุดจุล 19 หลุม) |
| ระบบควบคุม | คอมพิวเตอร์อุตสาหกรรมที่ติดตั้ง (Windows 7) พร้อมจอ คีย์บอร์ด และหนู |
| ระบบขับเคลื่อน | แกน X&Y ขับเคลื่อนโดยมอเตอร์เซอร์โว(แกน Y โดยมอเตอร์คู่) การใช้ความยืดหยุ่นในการเร่งและความช้าของเส้นโค้ง S |
| ระบบส่ง | สกรูลูกบอลพื้นดิน + คู่นําเส้น (แกน Y กับสกรูคู่) |
| ระบบอาหาร | 50 ยามาฮ่า 8 มิลลิเมตรสแตนดาร์ท ปนูเมติก / ไฟฟีเดอร์ไฟฟ้า (ก็เหมาะสําหรับ IC tray และ stick feeder) |
| ระบบการมองเห็น | กล้องถ่ายฉากฉาย×6 (ขนาดส่วนประกอบที่ใช้ได้: 16mm×16mm) กล้อง IC × 1 (ขนาดส่วนประกอบที่ใช้ได้: 36mm × 36mm) กล้องเครื่องหมาย × 2 |
บริการและการรับประกัน:
อุปกรณ์ครบถ้วนมีระยะเวลาการรับประกัน 1 ปีตั้งแต่เวลาซื้อและการบริการตลอดชีวิต
เรามักจะให้อะไหล่ของเครื่องจักร โรงงานที่น่าเชื่อถือ การจัดส่งตรง
เราให้บริการ Q / A ออนไลน์และการแก้ไขปัญหาสนับสนุนและบริการให้คําปรึกษาทางเทคนิค
ให้บริการหลังการขาย 1 ต่อ 1เครื่องจักรทุกเครื่อง ถูกทดสอบ 100% ก่อนที่จะส่งออก
