รายละเอียดสินค้า:
|
| ความซ้ํา: | ±0.01มม | ความแม่นยำในการพิมพ์: | ±0.025มม |
|---|---|---|---|
| ความเร็วในการพิมพ์ / รอบเวลา: | <7.5s (Exclude Printing & Cleaning); <7.5 วินาที (ไม่รวมการพิมพ์และการทำความสะอา | ขนาด PCB สูงสุด: | 400*340มม |
| ขนาด PCB ขั้นต่ำ: | 50*50มม | ความหนาของ PCB: | 0.4~6มม |
| ขนาด: | 1500 มม. x 1440 มม. x 1480 มม. | น้ําหนักสะสม: | 900กก |
เครื่องพิมพ์พิมพ์สแตนเซิลเครื่องพิมพ์จอเครื่องพิมพ์จอสําหรับสายประกอบ SMT
คําอธิบาย

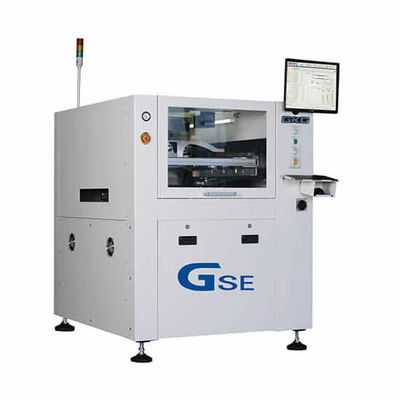

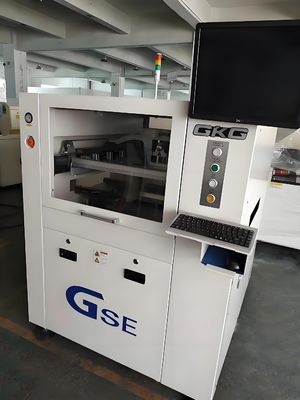

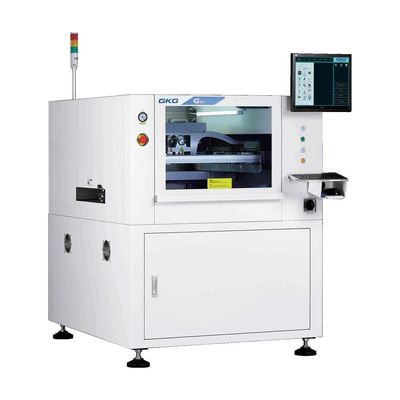

เครื่องพิมพ์เม็ดอัตโนมัติ GKG GSE ใช้แสงแหวนแบบเรียบร้อยและแสงโคอาเซียลความสว่างสูง พร้อมฟังก์ชันความสว่างปรับได้นี้ทําให้แน่ใจว่าทุกประเภทของจุดหมายสามารถรับรู้อย่างแม่นยําเครื่องพิมพ์นี้เหมาะสําหรับ PCB ประเภทต่าง ๆ รวมถึง PCB ที่เคลือบทองเหลือง, ทองแดง, ทองเหลือง, สเปรย์ทองเหลือง และ FPC ไม่ว่าจะเป็นสี.
โดยมีแบบจําลองคณิตศาสตร์ที่ได้รับสิทธิบัตรจาก GKG, เครื่องพิมพ์นี้รับประกันความแม่นยําสูง. ระบบทําความสะอาดเครื่องพิมพ์ stencil ของ GKG GSE มีระบบทําความสะอาดแบบสามแบบการทําความสะอาดด้วยน้ําวิธีการเหล่านี้สามารถนําไปใช้ร่วมกันหรือด้วยมือ หากลูกค้าต้องการลดเวลาทําความสะอาดและเพิ่มประสิทธิภาพการผลิตระบบการลบที่ออกแบบใหม่ให้แน่ใจว่าสัมผัสเต็มที่กับ stencil, และการดูดสูบระบายความว่างที่เพิ่มขึ้นได้อย่างมีประสิทธิภาพกําจัดเนื้อผงที่เหลือจากเครือ, ทําให้มีการทําความสะอาดอัตโนมัติที่มีประสิทธิภาพ
ส่วนประกอบ CCD และระบบทําความสะอาดของเครื่องพิมพ์ผสมผสม GKG GSE ถูกแยกแยก เมื่อ CCD กําลังทํางาน มันเคลื่อนไหวเป็นอิสระเพื่อลดภาระบน servo motorโดยปรับปรุงความเร็วและความแม่นยําของเครื่องระบบปักกรอบเครือเหล็กที่สามารถปรับตัวได้สูงของเครื่องพิมพ์สามารถพิมพ์กรอบจอทุกขนาด และทําให้มีการเปลี่ยนแปลงรุ่นอย่างรวดเร็วระหว่างการดําเนินงานสายการผลิต
ปริมาตรทางเทคนิคหลักของเครื่องพิมพ์ผสมผสมผสม GKG GSE อัตโนมัติ
(1) ความแม่นยําการพิมพ์: ± 0.025 มม.
(2) ความซ้ํา: ± 0.01mm
(3) ระยะการพิมพ์: < 7.5 วินาที
(4) ขนาดของกรอบจอจะตั้งแต่ 420×520mm737×737mm
(5) ขนาด PCB ที่สามารถพิมพ์ได้ ตั้งแต่ 50×50mm 400×310mm
ชาร์มไฮ โรงงานผลิตจริง วิดีโอ:
https://www.youtube.com/watch?v=R3ir1PpvFo4
| รายละเอียดของเครื่องพิมพ์แบบอัตโนมัติ GKG GSE: | ||
| รุ่น | GSE | |
| กรอบสแตนสิล | ขั้นต่ําขนาด | 370*370 มิลลิเมตร |
| ขนาดสูงสุด | 737*737 มม. | |
| PCB | ขั้นต่ําขนาด | 50*50 มิลลิเมตร |
| ขนาดสูงสุด | 400*340 มิลลิเมตร | |
| ความหนาของ PCB | 0.4?? 6 มม. | |
| ความสะอาดด้านล่าง PCB | 15 มม. | |
| ก๊าป (สปันออก) | ราคาขายของ | |
| ความสูงของคอนเวียร์ | 900 ± 40 มม. | |
| ทิศทางของคอนเวียร์ | L>R, R>L, R>R, L>L (ควบคุมด้วยโปรแกรม) | |
| การปรับความกว้างของคอนเวียร์ | ออโต้ | |
| ความเร็วของคอนเวียร์ | 1500mm/s ((MAX) การควบคุมโปรแกรม | |
| วิธีการโอนเงิน | รถไฟขนส่ง 1 ขั้นตอน | |
| อินเตอร์เฟซ I/O | SMEMA | |
| สถานที่ PCB | ระบบสนับสนุน | pin แม็กเนติก, บล็อกการสนับสนุน, และปรับพื้นที่ทํางานด้วยมือ |
| ระบบกั้น | มากกว่าด้านบนและยืดหยุ่นด้าน clamping | |
| ความดัน squeegee | 0 10 กิโลกรัม | |
| ความเร็วในการพิมพ์ | 10 200 มม/วินาที | |
| ระบบทําความสะอาด | อัตโนมัติเปียก/แห้ง/สูบ (3 ทาง) | |
| CCD FOV | 8 x 6 มิลลิเมตร | |
| การสอดคล้องความเชื่อมั่น | ออโต้ | |
| รูปแบบการพิมพ์ | เครื่องพิมพ์เครื่องสกีบเดียวหรือสองเครื่อง | |
| ประเภทของสกีเกจ | เครื่องสกัดยาง/เครื่องสกัดเหล็ก (มุม 45/55/60) | |
| วิสัยทัศน์ | ระบบดูขึ้น/ล่าง กล้องตัวเลข การตั้งตําแหน่งที่เหมาะสมทางกณิตศาสตร์ | |
| ผลงานของเครื่อง | ||
| ความแม่นยําตําแหน่งซ้ํา | ± 0.01 มม. | |
| ความ แม่น ของ การ พิมพ์ | ± 0.025 มม. | |
| ระยะเวลาวงจร | < 8 s | |
| (ไม่รวมเวลาพิมพ์และทําความสะอาด และกล้อง) | ||
| ความต้องการในการทํางานของเครื่อง | ||
| การจัดส่งอากาศ | 4 6 บาร์ | |
| พลังงาน | AC, 220 V ± 10%, 50/60 Hz, เฟสเดียว | |
| การบริโภคพลังงาน | 3 กิโลกรัม | |
| อุณหภูมิการทํางาน | -20°C~+45°C | |
| ความชื้นในการทํางาน | 30 60 % | |
| การควบคุมเครื่องพิมพ์ | ระบบควบคุมโดย PC | |
| ขนาดของเครื่อง | 1158 x 1362 x 1463 มม (L x W x H) | |
| ระบบปฏิบัติการ | วินโดวส์ XP หรือใหม่กว่า | |
| น้ําหนักของเครื่อง | ประมาณ 1000 kg | |
| คําอธิบายเฉพาะเจาะจงอาจเปลี่ยนแปลงไปตามการพัฒนาและความก้าวหน้าทางเทคโนโลยี หากสินค้าไม่ตรงกันสินค้าจริงจะนําไปใช้ | ||

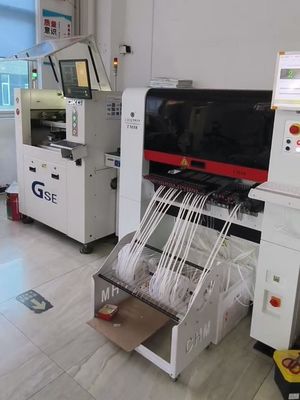

สถานที่โรงงาน สายการผลิต SMT อัตโนมัติเต็ม
สายการผลิตโรงงาน SMT Charmhigh เราผลิต PCB ทุกวันเพื่อให้มั่นคงของเครื่องจักร
บริการและการรับประกัน:
อุปกรณ์ครบถ้วนมีระยะเวลาการรับประกัน 1 ปีตั้งแต่เวลาซื้อและการบริการตลอดชีวิต
เรามักจะให้อะไหล่ของเครื่องจักร ส่งตรงจากโรงงาน พร้อมรับประกัน
เราให้บริการ Q / A ออนไลน์และการแก้ไขปัญหาสนับสนุนและบริการให้คําปรึกษาทางเทคนิค
เราให้บริการหลังการขาย 1 ต่อ 1 ทุกเครื่องถูกทดสอบ 100% ก่อนส่ง
