รายละเอียดสินค้า:
|
| หัว: | 6PCS (พร้อมตำแหน่งการเปลี่ยนตำแหน่งหัวฉีด 19PCS) | ขนาด PCB: | 350 มม. (l) * 300 มม. (W) |
|---|---|---|---|
| ความเร็ว: | 27800 CPH (เงื่อนไขที่ดีที่สุดภายใต้ บริษัท ของเรา) | เครื่องป้อนอาหาร: | รองรับ 50 ชิ้น NXT Electric Feeder |
| ส่วนประกอบ: | 01005, 0201,0402, -5050, SOP, QFN, BGA ถึง 36*36 มม. ส่วนประกอบที่ใหญ่กว่า | ความสูงของส่วนประกอบสูงสุด: | 12 มม. |
| กล้อง: | กล้อง IC: 1pcs (36x36mm); กล้องบิน: 6pcs (16x16mm); Mark Camera: 2pcs | จัดส่ง PCB: | การจัดส่งอัตโนมัติ 3 ชิ้นพร้อมราง สามารถปรับความกว้างได้โดยใช้ซอฟต์แวร์ |
| ขนาด: | 890 มม. (l) x1450 มม. (W) x1500mm (h) | พลังงานไฟฟ้า: | AC220V (50 เฮิรตซ์, เฟสเดียว) |
| ประเภทตัวป้อน: | เครื่องป้อนไฟฟ้า Fuji NXT | มอเตอร์: | เซอร์โวมอเตอร์ของพานาโซนิค |
| ความหนาของ PCB: | 0.6-3.5มม | น้ําหนักสะสม: | 900กก |
เครื่องวางและติดตั้งนี้มีขนาดกะทัดรัดและน่ารัก แต่ทรงพลังอย่างเหลือเชื่อ
การออกแบบที่แคบเครื่องวางและติดตั้ง SMT รุ่น TC06 Module ความแม่นยำสูง6 หัว 50 ตัวป้อน รองรับ 01005 CPK>1.0

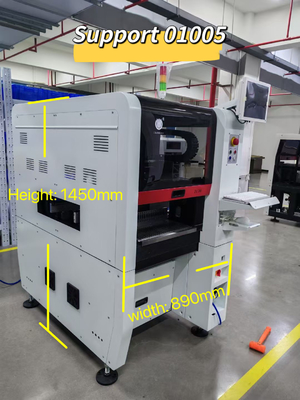

ความกว้าง 89 ซม. เหมาะสำหรับประตูสำนักงานและลิฟต์ส่วนใหญ่!
พารามิเตอร์ Charmhigh TC06:
| ขนาด |
890 มม.(ยาว)x1450 มม.(กว้าง)x1500 มม.(สูง)
|
| น้ำหนัก | 900 กก. |
| แหล่งจ่ายไฟ | AC220V (50Hz, เฟสเดียว), 3kW |
| การจ่ายอากาศ | 0.5MPa ~0.7MPa |
| การสร้างสุญญากาศ | ปั๊มสุญญากาศในตัว |
| จำนวนหัวติดตั้ง | 6 |
| ความเร็วในการติดตั้ง | 27800cph (เหมาะสมที่สุด) |
| ความแม่นยำในการติดตั้ง | (xy)+30μm, CPK≥1.0 |
| ความสูงของส่วนประกอบ | ≤12 มม. |
|
ประเภทส่วนประกอบและช่วงส่วนประกอบ |
-ตัวต้านทาน ตัวเก็บประจุ การยกเว้น, ไดโอดทรงกระบอก, อะลูมิเนียม -ขนาดนิ้ว 01005 ถึง 36*36 มม., และการติดตั้งส่วนประกอบที่ใหญ่กว่า |
| ความหนาของ PCB | 0.6 มม.~3.5 มม. |
| ขนาด PCB | 350 มม.(ยาว)x300 มม.(กว้าง) |
| การขนส่ง PCB | การขนส่งอัตโนมัติแบบราง 3 ส่วน, อุปกรณ์รองรับ PCB |
| การเปลี่ยนหัวฉีด | การเปลี่ยนหัวฉีดอัตโนมัติ (คลังหัวฉีด 19 รู) |
| ระบบควบคุม | คอมพิวเตอร์อุตสาหกรรมในตัว (ระบบ Windows) พร้อมจอภาพ คีย์บอร์ด และเมาส์ |
| ระบบขับเคลื่อน |
แกน X&Y ขับเคลื่อนโดย เซอร์โวมอเตอร์ Panasonic |
| ระบบส่งกำลัง | สกรูลงดิน + รางนำเชิงเส้น |
| ระบบป้อน | 50 NXT 8 มม. สแต็กตัวป้อนมาตรฐาน (เหมาะสำหรับถาด IC และตัวป้อนแบบแท่ง) |
| ระบบวิสัยทัศน์ | กล้องบิน x 6 (ขนาดส่วนประกอบที่ใช้ได้: 16 มม.x16 มม.); กล้อง IC x 1 (ขนาดส่วนประกอบที่ใช้ได้: 36 มม.x36 มม.); กล้อง Mark x 2 |
1. หมายเลขรุ่น: TC06
2. ยี่ห้อ: Charmhigh
3. การกำหนดค่าหลัก: อินไลน์อัตโนมัติเต็มรูปแบบ + การส่งมอบ PCB อัตโนมัติ + 6 หัว 50 ตัวป้อน + (xy)+30μm, CPK>1.0 + แกน X&Y ขับเคลื่อนด้วยเซอร์โวมอเตอร์ Panasonic + ตัวเปลี่ยนหัวฉีดอัตโนมัติ + กล้อง 9 ตัว + สกรูลงดิน & รางนำเชิงเส้น + การชดเชยความร้อน + ความเร็วที่เหมาะสมที่สุด: 27800CPH
4. ตัวป้อน: ตัวป้อน Fuji Electric (ซื้อแยกต่างหาก)
5. พื้นที่ PCB: 350 มม.(ยาว) * 300 มม.(กว้าง)
6. มาพร้อมกับคอมพิวเตอร์ & คีย์บอร์ด & เมาส์พร้อมระบบ Windows
7. ส่วนประกอบ: 01005/ 0201/ 0402 / 0603-5050/ ไดโอด/ ทรานซิสเตอร์/ SOP/ QFP/ QFN/ BGA/ LED... สูงสุด 36*36 มม. IC
8. ขนาด: 890 (ยาว) * 1450 (กว้าง) * 1500 (สูง) มม., AC220V (50hz, เฟสเดียว)
9. ระยะเวลาดำเนินการ: 5-7 วันทำการ
10. การจัดส่ง: ทางทะเล / รับจากโรงงานของเราโดยตรง / ส่งไปยังคลังสินค้าในประเทศจีน
11. วิธีการชำระเงิน: โอนเงินผ่านธนาคาร (T/T)
12. การบรรจุ: กล่องไม้อัด
ช่อง YouTube ของ Charmhigh: https://www.youtube.com/@KimiLiuCharmhigh/videos
วิดีโอการทำงานของ TC06, การติดตั้ง 01005: https://www.youtube.com/watch?v=jmGMTdvt9FY
รายการอะไหล่:
| รายการ | ปริมาณ | รายการ | ปริมาณ |
| เครื่องวางและติดตั้ง TC06 | 1 | น้ำมันหล่อลื่น | 1 |
| หัวฉีด | 8 | ตัวกรอง | 4 |
| กล่องเครื่องมือ | 1 | ขั้วต่อด่วน | 1 |
| ใบรับประกัน | 1 | แผ่นรองเมาส์ | 2 |
| คู่มือผู้ใช้ | 1 | สายไฟ | 2 |
| รายงานการทดสอบ | 1 | คีย์บอร์ด | 1 |
| แปรง | 1 | แผ่นรองเมาส์ | 1 |
| แหนบ | 1 | LCD | 1 |

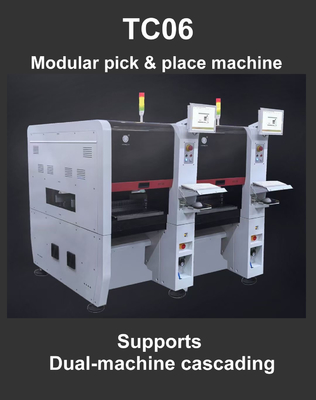

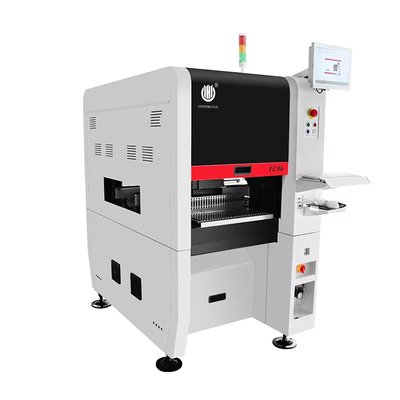

Charmhigh TC06, 6 หัว 50 ตัวป้อน: (ความกว้าง 890 มม.)
การขึ้นรูปแบบบูรณาการเหล็กหล่อ โครงสร้าง X-beam ที่แข็งแกร่งเป็นพิเศษ
ข้อดีของ TC06:
-การสนับสนุน CPK เป็นกุญแจสำคัญในการเลือกเครื่องวางและติดตั้ง ทำให้กระบวนการผลิต SMT มีเสถียรภาพมากขึ้น
-ANC: การเปลี่ยนหัวฉีดอัตโนมัติ สามารถจัดสรรหัวฉีดได้โดยอัตโนมัติตามส่วนประกอบ ทำให้การผลิต SMT ฉลาดขึ้นและมีประสิทธิภาพมากขึ้น
-หัวติดตั้งสากลความแม่นยำสูง: เครื่องเดียวสามารถตอบสนองความต้องการในการติดตั้งส่วนประกอบต่างๆ ด้วยความเสถียรสูง
-โครงสร้างฐานเหล็กหล่อ เครื่องวางและติดตั้งทำงานได้อย่างราบรื่นด้วยความเร็วสูง ดีกว่าหินอ่อน
-แกน X&Y ขับเคลื่อนด้วยเซอร์โวมอเตอร์ Panasonic ช่วยให้มั่นใจได้ถึงความเสถียรและความแม่นยำในระยะยาวของเครื่อง
วิธีแก้ปัญหาเฉพาะจุดของเครื่อง: "การเปลี่ยนหัวฉีดทำให้ทีมของฉันคลั่ง"
Auto-Nozzle Changer จัดการ 6 ประเภทใน 30 วินาที
วิธีแก้ปัญหาเฉพาะจุดของเครื่อง: "ลิฟต์เวิร์กช็อปของเราเล็กเกินไป"

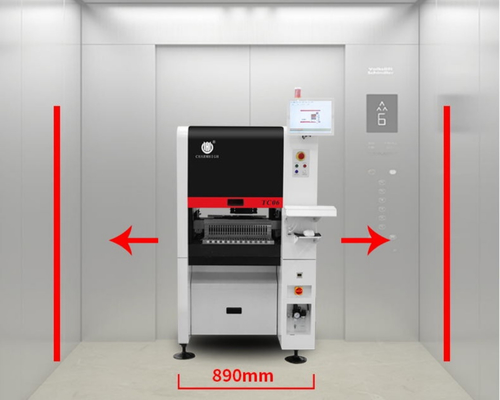

ตัวเครื่องบาง 890 มม. เหมาะกับลิฟต์มาตรฐาน – ไม่ต้องถอดประกอบ!
วิธีแก้ปัญหาเฉพาะจุดของเครื่อง:
" ความร้อนในฤดูร้อนทำลายความแม่นยำในการวาง"
การชดเชยความร้อนอัจฉริยะช่วยรักษา ±0.01 มม. ตลอดทั้งวัน
วิธีแก้ปัญหาเฉพาะจุดของเครื่อง:
"การจัดตำแหน่งตัวป้อนกินเวลาในการผลิต"
การสอบเทียบอัตโนมัติด้วยเลเซอร์ – ตั้งค่าตัวป้อน 50 ตัวใน 5 นาที
วิธีแก้ปัญหาเฉพาะจุดของเครื่อง:
"ในขณะที่คนอื่นสั่น เรายังคงมั่นคง: เสถียรภาพของมอเตอร์คู่เพื่อการวางความเร็วสูงที่ไร้ที่ติ"
"ในที่สุด – เครื่องที่ไม่สั่นสะเทือนชิปขนาดเล็กเมื่อรีบสั่งซื้อ"
วิธีแก้ปัญหาเฉพาะจุดของเครื่อง: "การตั้งค่าส่วนประกอบใหม่ใช้เวลานานหลายชั่วโมง"
ไลบรารีส่วนประกอบทั่วไปที่โหลดไว้ล่วงหน้า – ลากและวางเพื่อเริ่มต้น
วิธีแก้ปัญหาเฉพาะจุดของเครื่อง: เครื่องหยุดทำงานทำให้กำหนดเวลาของเราตาย"
TC06 ทำงานเหมือน 3 เครื่อง – ความน่าเชื่อถือ 24/7
วิธีแก้ปัญหาเฉพาะจุดของเครื่อง: "การฝึกอบรมผู้ปฏิบัติงานใหม่ใช้เวลาหลายเดือน"
อินเทอร์เฟซง่ายๆ – ใครๆ ก็ใช้งานได้ภายใน 1 ชั่วโมง
คำแนะนำสายการผลิต SMT:
ตัวอย่างการติดตั้ง:
Charmhigh จัดหาโดยตรงจากโรงงาน:
บริการและการรับประกัน:
เครื่องจักรทั้งหมดมีการรับประกัน 1 ปีนับจากเวลาที่ซื้อและบริการตลอดอายุการใช้งาน
เราให้บริการอะไหล่ของเครื่องจักรเสมอ จัดหาโดยตรงจากโรงงานพร้อมรับประกัน
เราให้บริการสนับสนุน Q/A และการแก้ไขปัญหาออนไลน์และบริการให้คำปรึกษาด้านเทคนิค
เราให้บริการหลังการขายแบบตัวต่อตัว เครื่องแต่ละเครื่องผ่านการทดสอบอย่างดี 100% ก่อนจัดส่ง
