รายละเอียดสินค้า:
|
| การวางตำแหน่ง: | การวางตำแหน่งกล้องมองภาพคู่ | ขนาดของเครื่อง: | L 855 มม. * กว้าง 535 มม. * สูง 335 มม |
|---|---|---|---|
| พื้นที่ Pcb: | 10 มม. * 10 มม. ~ 355 มม. * 355 มม | ความแม่นยำในการทำงาน: | ± 0.025mm |
| ความเร็วในการติดตั้ง: | 2800cph (vision on) ; 2800cph (เปิดการมองเห็น); 4000cph (vision off) 4000cph | ||
| แสงสูง: | CHMT36VA เครื่องเลือกและวางบนโต๊ะ,อุปกรณ์จัดวาง Smt บนโต๊ะ,เครื่องเลือกและวาง SMD CHMT36VA |
||
ลดกระหน่ำ!
29 Feeders 2 หัว Vision Camera CHMT36VA + External PC,
เครื่องเลือกและวาง SMT บนเดสก์ท็อปการผลิตชุดเล็กการสร้างต้นแบบ
การติดตั้งพื้นผิว SMD เวอร์ชันภาษาอังกฤษ 110v 220V CE ผ่าน
จัดส่งโดย TNT..DHL .. หรือรับจากโรงงานของเราก็ได้!
วิดีโอการทำงาน:
วิดีโอการทำงาน CHMT36VA จากอิตาลี:
www.youtube.com/watch?v=FJoGJK79luU
CHMT36VA การวาง LED - วิดีโอการผลิต:
www.youtube.com/watch?v=jYD_1U8pUm0
ดาวน์โหลดแคตตาล็อกจากที่นี่:CHMT36VA.pdf
คำอธิบาย:

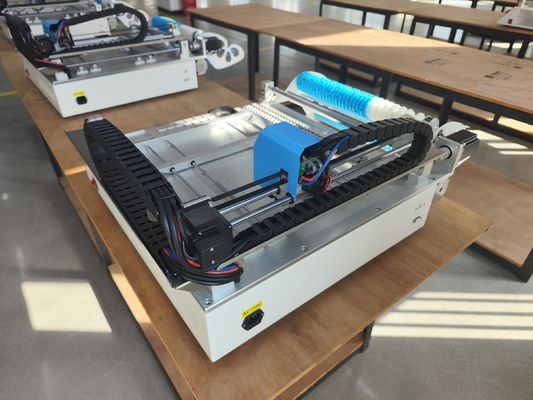

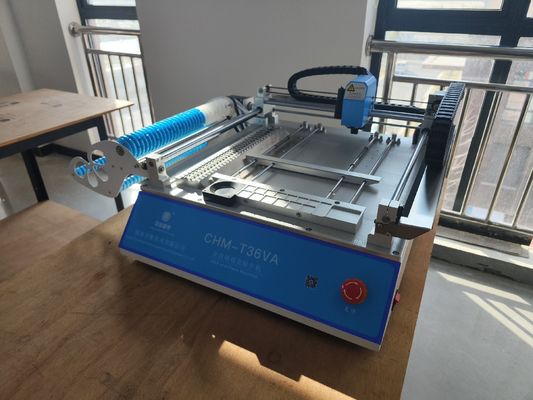

CHMT36VA เป็นเครื่องเลือกและวางเดสก์ท็อปตามวิสัยทัศน์ซึ่งต้องเชื่อมต่อพีซีภายนอกกับระบบ windows 7มีความน่าเชื่อถือมากด้วยรูปแบบทางเศรษฐกิจต้นทุนต่ำเครื่องแพลตฟอร์มขนาดเล็กนี้มาพร้อมกับระบบการมองเห็นล่วงหน้าการควบคุมวงปิดกองวัสดุ 29 ชิ้นซอฟต์แวร์ที่มีความแม่นยำสูงและใช้งานง่ายเข้ากันได้กับส่วนประกอบทุกประเภท 0402-5050, SOP, QFN, TQFP ... เหมาะมากสำหรับผู้สร้างต้นแบบมือสมัครเล่นนักพัฒนาและกลุ่มพัฒนาและการผลิตแบทช์ขนาดเล็กคุณเพียงแค่ต้องเตรียมคอมพิวเตอร์ที่มีพอร์ต USB
พารามิเตอร์หลัก
| รุ่น | CHM-T36VA |
| พื้นที่ PCB | 10 มม. * 10 มม. - 355 มม. * 355 มม |
| แกน XY เดินทาง | 420 * 460 มม |
| ช่วงการเคลื่อนที่ของแกน Z | 15 มม |
| ตำแหน่งหัว | 2 ชิ้น |
| เครื่องป้อน |
8 มม. = 22 ชิ้น, 12 มม. = 4 ชิ้น, 16 มม. = 2 ชิ้น, 24 มม. = 1 ชิ้น, ถาด IC ด้านหน้า = 14 ชิ้นถาด IC ที่ผู้ใช้กำหนดเอง |
| ระบบการมองเห็น | กล้องคู่ (กล้องขึ้นและลง) |
| ไดรฟ์ | ระบบเซอร์โวไดรฟ์เซอร์โวควบคุมวงปิดตรวจสอบให้แน่ใจว่าไม่พลาดขั้นตอน |
| การตรวจจับการกลับตัวเองของแกน Z | ใช่ป้องกันไม่ให้หัวฉีดแตก |
| ดึงขากลับเอง | ใช่ |
| วิธีการตรวจจับวัสดุรั่ว | การตรวจจับสูญญากาศการตรวจจับการมองเห็น |
| ความเร็วในการติดตั้ง | 4000cph (ปิดการมองเห็น);2800cph (เปิดการมองเห็น) |
| ความแม่นยำในการติดตั้ง | ± 0.025 มม |
| ส่วนประกอบ | 0402-5050, SOP, QFN, (ความกว้างของเทป: 8MM, 12MM, 16MM, 24MM) |
| ขนาดเครื่อง | L 960 มม. * กว้าง 705 มม. * สูง 335 มม |
| ปั๊มสุญญากาศ | -92KPA (2 ชิ้น, ในตัว, ประเภทปิดเสียง) |
| แหล่งอากาศภายนอก | ไม่จำเป็น (ปั๊มสูญญากาศปิดเสียงในตัวเครื่อง 2 ชิ้น) |
| พีซีภายนอก | ใช่ (ซอฟต์แวร์ที่เข้ากันได้กับ windows7) |
| แรงดันไฟฟ้า | 220V (110V), 50Hz |
| ซอฟต์แวร์ที่เข้ากันได้ | นักออกแบบ Altium, Protell99SE, PADS, Kicad, Eagle, Cadint, Cadence Orcad, Cadence Allegro, PROTEUS ... ฯลฯ |
| น้ำหนักรวม | 70 กก. / 107 * 78 * 50 ซม. / 0.41 ม |
อุตสาหกรรมการใช้งาน:
อุตสาหกรรมเครื่องใช้ในครัวเรือน, อุตสาหกรรมอิเล็กทรอนิกส์อัตโนมัติ, อุตสาหกรรมไฟฟ้า, อุตสาหกรรม LED, ความปลอดภัย, อุตสาหกรรมเครื่องมือและมิเตอร์, อุตสาหกรรมการสื่อสาร, อุตสาหกรรมการควบคุมอัจฉริยะ, อุตสาหกรรม Internet of Things (IOT) และอุตสาหกรรมการทหาร
อุปกรณ์มาตรฐานสำหรับ CHMT36VA:
1) SMT Desktop Pick and Place Machine CHMT36VA * 1
2) หัวฉีด Juki: 4 ชิ้น (ขนาด 503, 504, 505, 506)
3) แฟลช USB 8G 1
4) สายไฟ: 1
5) ดึงหมุด: 2
6) ขดลวดสำหรับดึงพิน: 1
7) จาระบี: 1
8) ประแจหกเหลี่ยม: 6
9) แหนบ: 1
10) แปรง: 1
11) คู่มือผู้ใช้ภาษาอังกฤษ: 1
การรับประกัน:
เครื่องที่สมบูรณ์มีระยะเวลารับประกัน 1 ปีนับจากวันที่ซื้อและบริการตลอดชีพ
การสนับสนุนตลอดจนการจัดหาราคาโรงงานในระยะยาว
เราให้บริการถาม / ตอบออนไลน์และบริการช่วยเหลือด้านการแก้ไขปัญหาและคำแนะนำด้านเทคนิค
ให้บริการหลังการขายแบบตัวต่อตัวเครื่องแต่ละเครื่องทดสอบได้ดี 100% ก่อนจัดส่ง
