รายละเอียดสินค้า:
|
| Heads: | 4pcs(comes with 19pcs nozzle auto-change library) | Max PCB size: | 450mm*300mm |
|---|---|---|---|
| Feeder: | Support 50pcs YAMAHA CL Feeder/Electric Feeder | Precision: | (XY)±0.06mm; CPK≥1.0 |
| Precision: | (XY)±0.06mm; CPK≥1.0 | Dimension: | 1280(L)*1190(W)*1050(H) mm |
| Cameras: | 6pcs small camerea+1 big camera+2 mark camera | Motor: | Panasonic servo motor |
| Components: | 0201, 0402~5050, SOP, QFN, BGA, PLCC, LED | PCB conveyor: | 3-pieces automatic PCB conveyor |
| Net weight: | 310kg | ||
| เน้น: | 0201 เครื่องเก็บและวาง |
||
รองรับ 0201 ความแม่นยำสูง CPK≥1.0 อัตโนมัติเต็มรูปแบบ PCB Conveyor

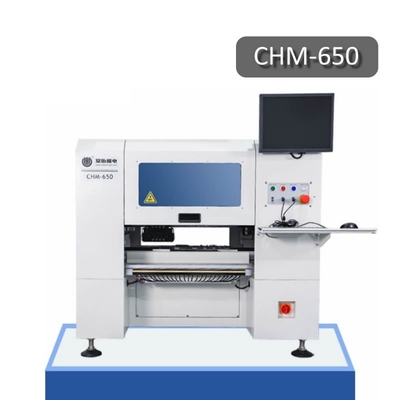

เครื่องวางและติดตั้ง SMT แบบตั้งโต๊ะขนาดเล็ก 4 หัว 50 ฟีดเดอร์ CHM-650
เปลี่ยนหัวฉีดอัตโนมัติ, ประหยัดพื้นที่, ผ่านการรับรอง CE
คำอธิบาย:
Charmhigh CHM-650 เป็นเครื่องวางและติดตั้ง SMT อัตโนมัติเต็มรูปแบบที่ทันสมัย ออกแบบมาเพื่อการวางส่วนประกอบที่มีความแม่นยำสูง แต่ประหยัดพื้นที่ เหมาะสำหรับโรงงานขนาดเล็กถึงขนาดกลาง รุ่นนี้ผสมผสานระบบวิสัยทัศน์ขั้นสูง การออกแบบแบบแยกส่วน และการควบคุมที่ใช้งานง่าย เพื่อปรับปรุงขั้นตอนการผลิตของคุณ
เครื่องวางและติดตั้ง CHM-650 มีลักษณะเด่นคือ มีสแต็กฟีดเดอร์ 50 ตัว, 4 หัวที่สามารถหมุนได้ 360 องศา, รองรับฟีดเดอร์ลม Yamaha, ฟีดเดอร์แบบแท่งพร้อมส่วนประกอบแบบท่อ, การแก้ไขอัตโนมัติเพื่อเลือกส่วนประกอบ, การทำงานแบบบูรณาการกับคอมพิวเตอร์อุตสาหกรรมในตัว
| ข้อมูลจำเพาะ CHM-650 | |
| ขนาด | 1280 มม. (ยาว) x 1190 มม. (กว้าง) x 1050 มม. (สูง) |
| น้ำหนักสุทธิ | 310 กก. |
| พลังงานแหล่งจ่าย | AC220V (50Hz, 1 เฟส), 2.1kW |
| แหล่งจ่ายอากาศ | 0.5MPa ~ 0.7MPa |
| การสร้างสุญญากาศ | เครื่องกำเนิดสุญญากาศ |
| หัวติดตั้ง | 4 หัว |
| ความเร็วในการติดตั้ง | 9000cph (เหมาะสมที่สุด) |
| ความแม่นยำในการติดตั้ง | (XY) ±0.05 มม.; CPK≥1.0 |
| ความแม่นยำในการควบคุม | 5μm |
| ความสูงของส่วนประกอบ | 12 มม. |
| ประเภทส่วนประกอบ |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, ฯลฯ (ตัวต้านทาน/ตัวเก็บประจุ/ไดโอด/ไตรโอด/LED/IC, ฯลฯ) |
| ความหนาของ PCB | 0.6 มม. ~ 3.5 มม. |
| ขนาด PCB | 400 มม. (ยาว) x 350 มม. (กว้าง) |
| การลำเลียง PCB | การลำเลียงอัตโนมัติแบบราง 3 ส่วน |
| การเปลี่ยนหัวฉีด | การเปลี่ยนหัวฉีดอัตโนมัติ (คลังหัวฉีด 19 รู) |
| ระบบควบคุม |
คอมพิวเตอร์อุตสาหกรรมในตัว (ระบบ Windows) พร้อมจอภาพ คีย์บอร์ด และเมาส์ |
| ระบบขับเคลื่อน | แกน X&Y ขับเคลื่อนด้วยเซอร์โวมอเตอร์; ใช้การเร่งความเร็วและการลดความเร็วแบบโค้ง S ที่ยืดหยุ่น |
| ระบบส่งกำลัง | บอลสกรู + รางนำเชิงเส้น |
| ระบบป้อน |
ช่องป้อนลม/ไฟฟ้ามาตรฐาน Yamaha 8 มม. 50 ช่อง (เหมาะสำหรับถาด IC และฟีดเดอร์แบบแท่ง) |
| ระบบวิสัยทัศน์ |
กล้องถ่ายภาพรวม x4 (ขนาดส่วนประกอบที่ใช้ได้:16 มม. x 16 มม.); กล้อง IC x1 (ขนาดส่วนประกอบที่ใช้ได้:36 มม. x 36 มม.); กล้อง Mark x2 |
คุณสมบัติหลักของ CHM-650:
1. หมายเลขรุ่น: CHM-650
2. ยี่ห้อ: Charmhigh
3. การกำหนดค่าหลัก: ประเภทเดสก์ท็อป + การส่งมอบ PCB อัตโนมัติ + 4 หัว 50 ฟีดเดอร์ + เซอร์โวมอเตอร์ Panasonic + ตัวเปลี่ยนหัวฉีดอัตโนมัติ + บอลสกรู + รางนำเชิงเส้น + กล้อง 7 ตัว + ซอฟต์แวร์อัจฉริยะใหม่ล่าสุด
4. ฟีดเดอร์: 2 ตัวเลือก: ฟีดเดอร์ไฟฟ้า Yamaha / ฟีดเดอร์ลม (ซื้อฟีดเดอร์แยกต่างหาก)
5. พื้นที่ PCB สูงสุด: 400*350 มม. ; ความสูงของส่วนประกอบสูงสุด: 12 มม.
6. มาพร้อมกับคอมพิวเตอร์ & คีย์บอร์ด & เมาส์พร้อมระบบ Windows
7. ส่วนประกอบ: 0201, 0402-5050, SOP, QFN, TQFP, BGA... ฯลฯ
8. ขนาด: 1280(ยาว)*1190(กว้าง)*1050(สูง) มม., AC220V(50Hz)
9. ระยะเวลาดำเนินการ: 7-10 วันทำการ
10. การจัดส่ง: โดย DHL/ โดยเครื่องบิน / โดยเรือ / รับจากโรงงานของเราโดยตรง / ส่งไปยังคลังสินค้าในประเทศจีน
11. วิธีการชำระเงิน: โอนเงินผ่านธนาคาร (T/T)

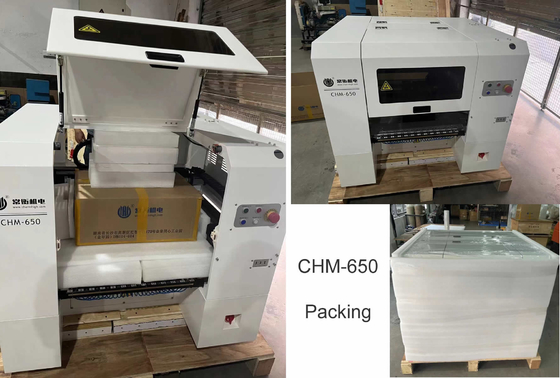

12. การบรรจุ: กล่องไม้อัด
วิดีโอการทำงานบน YouTube:
CHM-650 ติดตั้ง 0201 0402 TQFP 128pin:
https://youtu.be/PdjjR7lc56Q
CHM-650 ติดตั้งแบบผสม:
https://www.youtube.com/watch?v=Hk0rwxEVXf8
วิดีโอการทำงานของ CHM-650 จากลูกค้าชาวบัลแกเรีย:
https://www.youtube.com/watch?v=50mu2rlPrrc
ภาพถ่ายจริงของหุ่นยนต์วางและติดตั้ง CHM-650 4 หัวที่โรงงาน:
https://www.youtube.com/watch?v=R6UZqwV8Zvc
ฟีดเดอร์แต่ละด้าน 25 ชิ้น, รองรับฟีดเดอร์เทปรวม 50 ชิ้น: (ฟีดเดอร์ไฟฟ้า Yamaha + ลมทั้งคู่)
ฟีดเดอร์ 8/12/16/24/32 มม., ฟีดเดอร์แบบแท่ง, ถาด IC รองรับ, ซื้อแยกต่างหาก
4 หัวพร้อมหัวฉีด Samsung:
CharmHigh แบรนด์ชั้นนำของจีน ผู้ผลิตที่เชื่อถือได้

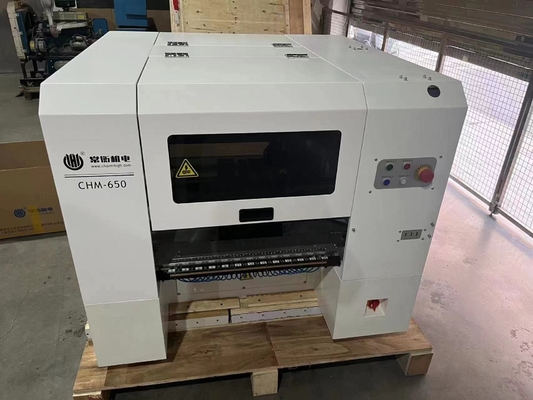

ภาพถ่ายจริง 100%: (ภาพจากลูกค้า)
โปรดทราบ:
เครื่องวางและติดตั้งเป็นชุดสมบูรณ์พร้อมอุปกรณ์เสริมทั้งหมดรวมอยู่ในแพ็คเกจ คุณต้องซื้อฟีดเดอร์แยกต่างหากและต้องเตรียมคอมเพรสเซอร์พร้อมท่อขนาดเส้นผ่านศูนย์กลางภายนอก 10 มม. (จ่ายอากาศสำหรับฟีดเดอร์, ANC, ตัวหยุด PCB...), เสียบท่อที่ด้านหลังของเครื่อง
โปรดซื้อเครื่องนี้ด้วยความมั่นใจ เพลิดเพลินไปกับเครื่องวางและติดตั้งของคุณ!
ทำไมต้องเลือก Charmhigh?
1. การออกแบบอย่างมืออาชีพและประหยัดพื้นที่
2. ใช้งานง่าย ไม่จำเป็นต้องมีวิศวกร SMT มืออาชีพ อุปกรณ์ระดับเริ่มต้น
3. เครื่องเดียว - การทำงานแบบบูรณาการ ไม่จำเป็นต้องใช้ปั๊มหรือพีซีเพิ่มเติม หรือสิ่งอำนวยความสะดวกสนับสนุนใดๆ
4. คุ้มค่า ลดค่าใช้จ่ายในการเป็นเจ้าของสายการผลิต SMT อัตโนมัติเต็มรูปแบบระดับมืออาชีพ
5. สะดวกมากในการเปลี่ยนเครื่องจักร เปลี่ยนง่ายด้วยตัวเอง
6. ด่วนระหว่างประเทศพร้อมบริการถึงประตู จัดส่ง 6-8 วันทำการ
7. โดยเฉพาะอย่างยิ่งสำหรับการวิจัยและพัฒนาในห้องปฏิบัติการ เพื่อปกป้องการออกแบบและสิทธิบัตรของคุณเอง
8. เครื่องเดียวเทียบเท่ากับพนักงานบัดกรี 5 คน มีประสิทธิภาพสูงกว่าการทำงานด้วยตนเองมาก จัดการง่ายและประหยัดค่าใช้จ่าย เหมาะสำหรับการผลิตจำนวนน้อย
9. Charmhigh เป็นโรงงานจัดหา ชิ้นส่วนเครื่องจักรทั้งหมดของเราได้รับการวิจัยและผลิตโดยตัวเราเอง อะไหล่หลังการบริการไม่มีวันหยุด
10. Charmhigh เป็นผู้ผลิตเครื่องวางและติดตั้ง SMT ระดับมืออาชีพตั้งแต่ปี 2011 เครื่องวางและติดตั้งเครื่องแรกเปิดตัวในปี 2011 ซอฟต์แวร์ทั้งหมดได้รับการวิจัยโดยตัวเราเอง ให้บริการหลังการขายที่ดี
บริการและการรับประกัน:
เครื่องจักรทั้งหมดมีการรับประกัน 1 ปีนับจากวันที่ซื้อและบริการตลอดอายุการใช้งาน
เราให้บริการอะไหล่เครื่องจักรเสมอ จัดหาโดยตรงจากโรงงานพร้อมการรับประกัน
เราให้บริการสนับสนุน Q/A และการแก้ไขปัญหาออนไลน์ และบริการให้คำปรึกษาด้านเทคนิค
เราให้บริการหลังการขายแบบตัวต่อตัวเครื่องจักรแต่ละเครื่องผ่านการทดสอบ 100% ก่อนจัดส่ง
