รายละเอียดสินค้า:
|
| ขนาด PCB สูงสุด: | 350mm(L)x270mm(W) (Standard); 350 มม. (ย) x270 มม. (กว้าง) (มาตรฐาน); 600mm(L)x350m | ตัวป้อน: | Yamaha Feeders 50 ชิ้น (ตัวป้อนลมและไฟฟ้า) |
|---|---|---|---|
| ระบบปฏิบัติการ: | Windows (มาพร้อมกับพีซีและเมาส์คีย์บอร์ด) | การสอบเทียบความน่าเชื่อถือ: | ปรับเทียบจุดมาร์คอัตโนมัติ |
| ความสูงของส่วนประกอบ: | 12 มม | ความเร็วในการติดตั้ง: | 11500CPH(optimal); 11500CPH (เหมาะสมที่สุด); IPC9850:8850cph IPC9850:8850cph |
| น้ําหนักสะสม: | 200กก./ 310กก | หัวฉีด: | เครื่องเปลี่ยนหัวฉีดอัตโนมัติพร้อมคลังหัวฉีด 13 ชิ้น |
| ขนาด: | 1,050 มม. (ย) x1,050 มม. (กว้าง) x885 มม. / 1360 มม. (ส) | ความแม่นยำในการติดตั้ง: | (XY) ±0.06มม. CPK≥1.0 |
| เน้น: | เครื่องเลือกและวาง PCB สําหรับ 0201,PCB Pick & Place Machine สําหรับ QFN,เครื่องเลือกและวาง PCB สําหรับ BGA |
||
การแก้ไขทางเศรษฐกิจสําหรับการประกอบ SMT เครื่อง Pick and Place SMT CHM-551
ชาร์มไฮความละเอียดสูง CHM551 PCB Pick & Place Machine 0201, QFN, BGA 4 หัว
อัตโนมัติ SMT หักและวางเครื่อง, ดีมากสําหรับการผลิตชุดเล็กที่มีความมั่นคงสูง
CHM-551 โหลดคัดลอก:CHM-551 - แผนการ.pdf
คําแนะนํา:
CHM-551 เป็นเครื่องสลักและวาง SMT อัตโนมัติสี่หัวความเร็วสูงความแม่นยําสูงสําหรับวัตถุประสงค์ทั่วไปที่มีกลไกการปรับปรุงระดับสูงและผลงานที่ดีเยี่ยม และราคาถูกใช้ในการตรวจสอบ R & D และ SMT การผลิตขนาดเล็กและกลางและสามารถคืนค่าลงทุนได้อย่างรวดเร็วไม่ว่าคุณจะผลิตชุดเล็ก ๆ หรือผลิตปริมาณสูง, มันเป็นทางเลือกที่ดีที่สุดของคุณ หากคุณต้องการเครื่องเลือกและวางระดับสูงกว่า, Charmhigh CHM-551 เป็นเครื่องที่ดีที่สุด.
CHM-551 วิดีโอการทํางานจากลูกค้า:
https://www.youtube.com/watch?v=4tJCPSmYMIE&t=6s
CHM-551 การติดตั้ง 0201:
https://www.youtube.com/watch?v=Vj1I1Kiavtg
จุดเด่น:
1การทดสอบ CPK การสนับสนุนCPK≥1.0, 0201 สมบูรณ์แบบ
ระบบกล้องสายตาที่แข็งแรง กล้องที่ปรับปรุงขึ้นด้วยความแม่นยําสูงกว่า IC placecd ที่แม่นยํากว่า และส่วนประกอบ 0201 น้อย

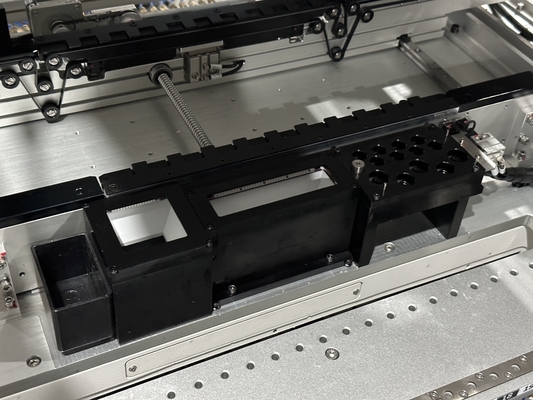

2. อัตโนมัติเปลี่ยนจมูก (13 ชุดห้องสมุดจมูก)
เปลี่ยนพริบอัตโนมัติ ไม่ต้องเปลี่ยนพริบอัตโนมัติ สะดวกมาก
3การชดเชยความร้อน
4. ขนส่ง PCB อัตโนมัติ
ด้วยเครื่องขนส่งอัตโนมัติ PCB สร้างสายการผลิต SMT ขนาดเล็ก ปล่อยมือของคุณ!
5ความเร็วที่ดีที่สุด:11500CPH; IPC9850:8850CPH
ด้วยความเร็วนี้ คุณสามารถทํางานปริมาณกลาง, กับความมั่นคงที่ดีเยี่ยม, ทํางาน 15 ชั่วโมงต่อวัน
6. Sซอฟต์แวร์มาร์ท การสนับสนุน AI
โปรแกรมเร็ว ใช้งานง่าย เริ่มเร็วเพียง 1 ชั่วโมง
| CHM-551 รายละเอียด | |
| ขนาด | 1050mm ((L) x1050mm ((W) x 885mm ((H) / มีฐาน: 1360mm |
| น้ําหนัก | 200 กิโลกรัม / กับฐาน: 310 กิโลกรัม |
| พลังงาน | AC220V (50Hz, single phase) 1.5kw |
| การจัดส่งอากาศ | 0.5MPa ~0.7MPa |
| การผลิตความว่าง | ปั๊มสูบสูบ |
| จํานวนหัวปรับ | 4 หัว |
| ความเร็วการติดตั้ง | 11500CPH (ดีที่สุด)IPC9850: 8850cph |
| ความ แม่น ที่ เพิ่ม ขึ้น | (XY) ± 0.06 มิลลิเมตร; CPK≥1.0 |
| ความสูงของส่วนประกอบ | 12 มม. |
| ประเภทส่วนประกอบ | 0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA เป็นต้น (ตัวต่อต้าน/ตัวประกอบ/ไดโอเดส/ไทโอเดส/LED/IC ฯลฯ) |
| ความหนาของ PCB | 0.6mm ~ 3.5mm |
| ขนาด PCB | 350mm ((L) x 270mm ((W) (มาตรฐาน); 600mm ((L) x350mm ((W) (ไม่จําเป็น) |
| เปลี่ยนกระบอก | การเปลี่ยนจุฬาโดยอัตโนมัติ (ห้องสมุดจุฬา 13 หลุม) |
| ระบบควบคุม | คอมพิวเตอร์อุตสาหกรรมที่ติดตั้ง (Windows) พร้อมจอ คีย์บอร์ด และหนู |
| ระบบขับเคลื่อน |
หมุน X&Y ที่ขับเคลื่อนโดยมอเตอร์เซอร์โว; การใช้ความยืดหยุ่นในการเร่งและความช้าของเส้นโค้ง S |
| ระบบส่ง | สกรูลูกกลม + คู่นําเส้นตรง |
| ระบบอาหาร | 50 ยามาฮ่า 8 มิลลิเมตรสแตนดาร์ท ปนูเมติก / ไฟฟีเดอร์ไฟฟ้า (ก็เหมาะสําหรับ IC tray และ stick feeder) |
| ระบบการมองเห็น | กล้องถ่ายฉบับฉับพลันx4 (ขนาดส่วนประกอบที่ใช้ได้: 14mm × 14mm) IC camerax1 (ขนาดส่วนประกอบที่ใช้ได้:25mm × 25mm); แม็คกล้องx2 |

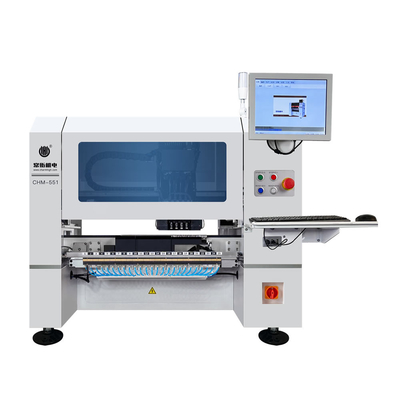

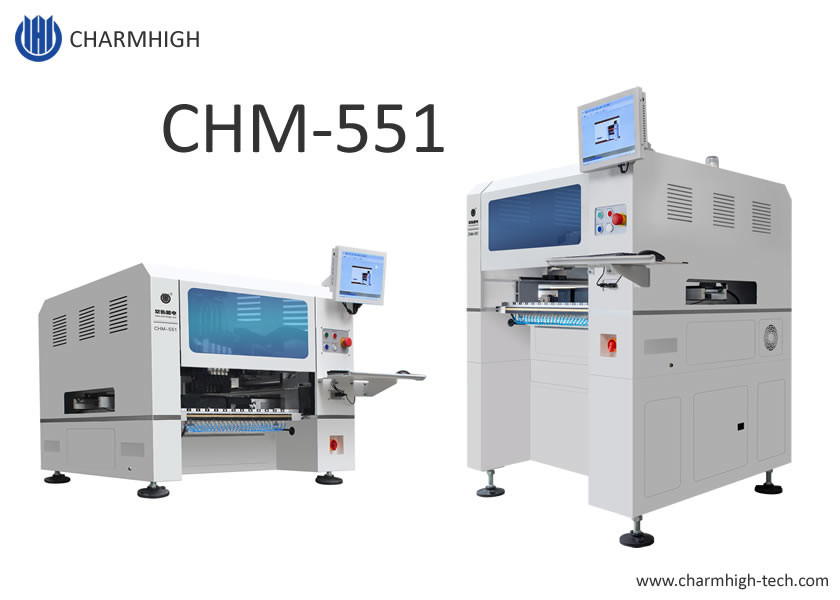

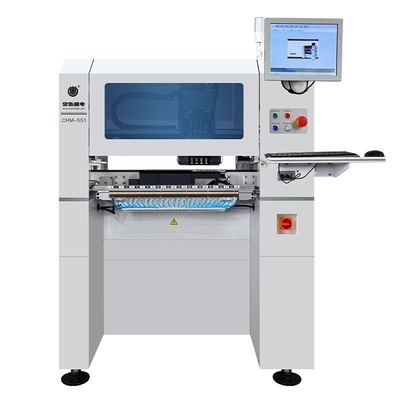

เรามี 2 ชนิดสําหรับ CHM-551 หนึ่งเป็น desktop และอีกหนึ่งเป็น vertically คุณสามารถเลือกหนึ่งในนั้น
หมายเหตุ: ฐานต้องติดตั้งในโรงงานของเรา ก่อนที่จะส่งออก!

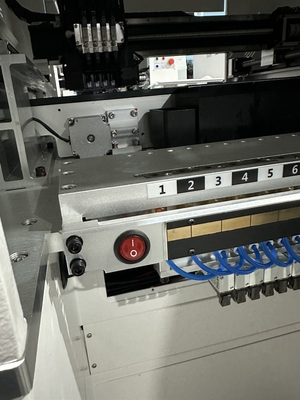

การทํางานกับ Yamaha Feeders มาตรฐานทั่วไป ((ซื้อแยก):
ระบบการให้อาหาร: ใช้เครื่องให้อาหารไฟฟ้า/ปนูเมติก ซึ่งมีประหยัดและมั่นคง
เครื่องให้อาหารสั่นสะเทือน: สนับสนุนการให้อาหารส่วนประกอบท่อ
ตัวเลือก:
1. 8mm / 12mm / 16mm / 24mm / 32mm / 44mm เครื่องเลี้ยงไฟฟ้า
2. 8x4mm / 12mm / 16mm / 24mm / 32mm / 44mm เครื่องป้อนอากาศ
3. เครื่องให้ความสั่นสะเทือน
SMT Charmhigh จําหน่ายจากโรงงาน ส่งไว
ชาร์มไฮ แบรนด์ชิเอ็นเซ่ชั้นนํา
CHM-551 รายการชิ้นส่วน
| รายการ | จํานวน | รายการ | จํานวน |
| เครื่องเก็บและวาง | 1 | ผ้าปู | 1 |
| เครื่องปั่น | 8 | เครื่องสล็อปด้านใน | 1 |
| กล่องเครื่องมือ | 1 | น้ํามันหล่อลื่น | 1 |
| บัตรรับประกัน | 1 | เครื่องกรอง | 4 |
| คู่มือผู้ใช้ | 1 | เครื่องเชื่อมเร็ว | 1 |
| รายงานการทดสอบ | 1 | แมวแพด | 1 |
| ผ้าแปรง | 1 | สายไฟฟ้า | 1 |
กรุณาสังเกต:
เครื่องเก็บและวางของพร้อมพร้อมกับอุปกรณ์เสริมทั้งหมดที่อยู่ในแพ็คเกจ เครื่องพร้อมใช้งาน
สิ่งเดียวที่คุณจําเป็นต้องเตรียมไว้คือ เครื่องบดอากาศภายนอก (การจัดส่งอากาศสําหรับเครื่องอาหาร, หัวแอกุ๊ม, สนับสนุน PCB, อัตโนมัติห้องสมุดเปลี่ยนจุ้ย...).
กรุณาซื้อเครื่องนี้ด้วยความมั่นใจ
เพลิดเพลินกับเครื่องเก็บและวางของคุณ!
บริการและการรับประกัน:
อุปกรณ์ครบถ้วนมีระยะเวลาการรับประกัน 1 ปีจากเวลาซื้อและการบริการตลอดชีวิต
เรามักจะให้อะไหล่เครื่องจักร โดยตรงจากโรงงาน พร้อมรับประกัน
เราให้บริการ Q / A ออนไลน์และการแก้ไขปัญหาสนับสนุนและบริการให้คําปรึกษาทางเทคนิค
เราให้บริการหลังการขาย 1 ต่อ 1เครื่องจักรทุกเครื่อง ถูกทดสอบ 100% ก่อนที่จะส่งออก
