ชาร์มไฮ 551P SMD จัดและวางเครื่อง Prototyping การผลิตชุดเล็ก CPK≥1.0
อัพเดท Genius 4 หัว โมเดล CHM-551P SMD เครื่องเลือกและวาง
โครงสร้างเหล็กเหล็กระบายความแม่นยําสูง พร้อมเครื่องขนส่ง PCB อัตโนมัติ SMT เลือกและวางหุ่นยนต์
สําหรับการผลิตชุดเล็ก และการวิจัยในบ้านและการทําต้นแบบ
0201, 144 pin IC รองรับ การทดสอบ CPK การสนับสนุน SMT จิปมอนเตอร์สุดยอดเศรษฐกิจที่มีความมั่นคงสูง
การนําเสนอสินค้า

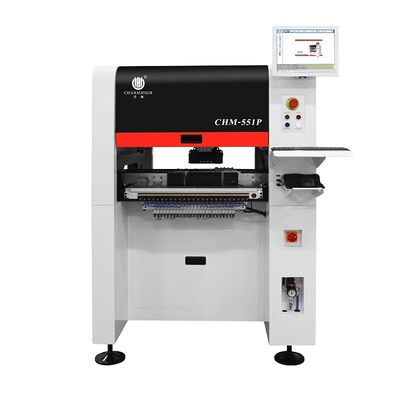

CHM-551P เป็นเครื่องสกัดและวาง SMT อัตโนมัติขนาด 4 หัวความแม่นยําสูงสําหรับวัตถุประสงค์ทั่วไปที่มีกลไกการปรับปรุงระดับสูงและผลงานที่ดีเยี่ยมในราคาที่ถูกต้องออกแบบสําหรับการตรวจสอบ R & D และ SMT การผลิตขนาดเล็กและขนาดกลาง, เครื่องนี้ให้ความสามารถในการประกอบ PCB ระดับมืออาชีพในขณะที่รวดเร็วคืนค่าใช้จ่ายการลงทุน. CHM-551P เป็นเครื่อง SMT งบประมาณที่ดีที่สุดสําหรับปี 2026
เครื่อง SMT 4 หัวรุ่นใหม่นี้ถูกออกแบบมาเพื่อการประกอบ SMT ความแม่นยําสูง รองรับส่วนประกอบจาก 0201 ถึง 5050 BGAและชิ้นส่วนแบบไม่เหมาะสม. รองรับกับทั้งไฟฟ้าและอัดลมในความกว้าง 8mm, 12mm, 16mm, 24mm, 32mm และ 44mm
สร้างขึ้นด้วยกรอบเหล็กเหล็กหนัก โมเดลที่ปรับปรุงนี้ ส่งความมั่นคงทางโครงสร้างที่ดีกว่าและการปรับปรุงความแม่นยําและความเร็วในการวางที่สําคัญเมื่อเทียบกับรุ่นก่อนหน้านี้.
การใช้งาน
- การประกอบ PCB ชุดเล็กและกลาง
- การผลิตแผ่นและหลอดไฟ LED
- การผลิตอิเล็กทรอนิกส์ตามสัญญา (EMS)
- การออกแบบต้นแบบ R & D
- สถาบันการศึกษา
- สายการผลิต SMT ที่เติบโต
ลักษณะสําคัญ
- การทดสอบ CPK การสนับสนุน
- การเปลี่ยนจุฬาโดยอัตโนมัติ (ห้องสมุดจุฬา 13 ชุด)
- การชดเชยความร้อน
- การขนส่งอัตโนมัติ
- ความเร็วที่ดีที่สุด: 14400 CPH
- สร้างจากเหล็กเหล็ก
รายละเอียด CHM-551P
| ขนาด |
1020mm ((L) x 1180mm ((W) x 1450mm ((H) |
| น้ําหนัก |
556 กิโลกรัม |
| พลังงาน |
AC220V (50Hz, เฟสเดียว) 1.5kw (กําลังเฉลี่ย 350w) |
| การจัดส่งอากาศ |
0.5MPa ~0.7MPa |
| การผลิตความว่าง |
ปั๊มสูบสูบใน |
| จํานวนหัวปรับ |
4 หัว |
| ความเร็วการติดตั้ง |
14400CPH (ดีที่สุด) |
| ความ แม่น ที่ เพิ่ม ขึ้น |
(XY) ± 0.035 มิลลิเมตร; CPK≥1.0 |
| ความสูงของส่วนประกอบ |
12 มม. |
| ประเภทส่วนประกอบ |
0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA ฯลฯ (ตัวต่อต้าน/ตัวประกอบความแข็ง/ไดโอเดส/ไตรโอเดส/LED/IC ฯลฯ) 0201 ถึงส่วนประกอบขนาดใหญ่กว่า 30*30 มิลลิเมตร |
| ความหนาของ PCB |
0.6mm ~ 3.5mm |
| ขนาด PCB |
350mm ((L) x 270mm ((W) (มาตรฐาน); 600mm ((L) x 350mm ((W) (ไม่จําเป็น) |
| เปลี่ยนกระบอก |
การเปลี่ยนจุฬาโดยอัตโนมัติ (ห้องสมุดจุฬา 13 หลุม) |
| ระบบควบคุม |
ระบบ Linux พร้อมจอ คีย์บอร์ด และหนู |
| ระบบขับเคลื่อน |
แกน X&Y ขับเคลื่อนโดยเครื่องยนต์เซอร์โว; ใช้ความเร็วและความช้าของเส้นโค้ง S ที่ยืดหยุ่น |
| ระบบส่ง |
สกรูลูกกลม + คู่นําเส้นตรง |
| ระบบอาหาร |
50 ยามาฮ่า 8 มิลลิเมตรสแตนดาร์ท ปนูเมติก / ไฟฟีเดอร์สตัค (ก็เหมาะสําหรับ IC tray และ stick feeder) |
| ระบบการมองเห็น |
กล้องถ่ายฉบับฉับพลันx4 (ขนาดส่วนประกอบที่ใช้ได้: 14mm*14mm); IC camerax1 (ขนาดส่วนประกอบที่ใช้ได้: 30mm*30mm); Mark camerax2 |
ความเหมาะสมของเครื่องให้อาหาร
การทํางานกับเครื่องอาหารแบบ Yamaha pneumatic และเครื่องอาหารแบบไฟฟ้าแบบสแตนดาร์ดทั่วไป (ซื้อแยกกัน)
ตัวเลือกประกอบด้วย
- 8mm/12mm/16mm/24mm/32mm/44mm เครื่องเลี้ยงไฟฟ้า
- เครื่องป้อนอากาศ 8x4mm/12mm/16mm/24mm/32mm/44mm
- เครื่องป้อนความสั่น
SMT Charmhigh จําหน่ายจากโรงงาน ส่งไว
ชาร์มไฮ แบรนด์ชั้นนําของจีน

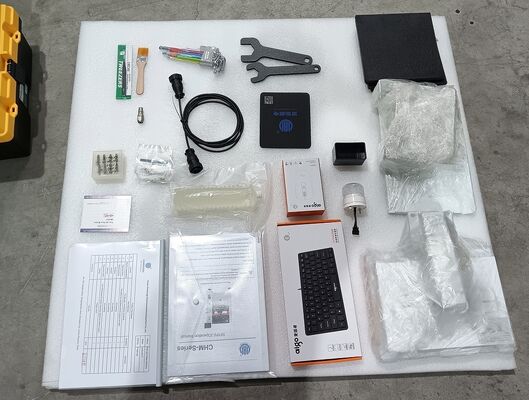

รายการส่วน
| รายการ |
จํานวน |
รายการ |
จํานวน |
| เครื่องเก็บและวาง |
1 |
ผ้าปู |
1 |
| เครื่องปั่น |
8 |
เครื่องสล็อปด้านใน |
1 |
| กล่องเครื่องมือ |
1 |
น้ํามันหล่อลื่น |
1 |
| บัตรรับประกัน |
1 |
เครื่องกรอง |
4 |
| คู่มือผู้ใช้ |
1 |
เครื่องเชื่อมเร็ว |
1 |
| รายงานการทดสอบ |
1 |
แมวแพด |
1 |
| ผ้าแปรง |
1 |
สายไฟฟ้า |
1 |
ทําไมต้องเลือก CHM-551P ที่ปรับปรุงขึ้น
ด้วยการก่อสร้างเหล็กเหล็ก, การออกแบบที่ออมพื้นที่ด้านล่าง และความแม่นยําที่เพิ่มขึ้น CHM-551P ให้ผลงานการวาง SMT ระดับอุตสาหกรรมในราคาที่แข่งขันเวลานํา 2-4 วัน โดยมีในคลัง.
กรุณาสังเกต:
เครื่องเก็บและวางของพร้อมพร้อมกับอุปกรณ์เสริมทั้งหมดที่อยู่ในแพ็คเกจ เครื่องพร้อมใช้งาน
สิ่งเดียวที่คุณจําเป็นต้องเตรียมไว้คือ เครื่องบดอากาศภายนอก (ส่งอากาศให้กับเครื่องอาหารแบบลม)
กรุณาซื้อเครื่องนี้ด้วยความมั่นใจ
บริการและการรับประกัน
อุปกรณ์ครบถ้วนมีระยะเวลาการรับประกัน 1 ปีตั้งแต่เวลาซื้อและการบริการตลอดชีวิต
เรามักจะให้อะไหล่ของเครื่องจักร ส่งตรงจากโรงงาน พร้อมรับประกัน
เราให้บริการ Q / A ออนไลน์และการแก้ไขปัญหาสนับสนุนและบริการให้คําปรึกษาทางเทคนิค
เราให้บริการหลังการขาย 1 ต่อ 1เครื่องจักรทุกเครื่อง ถูกทดสอบ 100% ก่อนที่จะส่งออก
