รายละเอียดสินค้า:
|
| ขนาด PCB สูงสุด: | 350mm(L)x270mm(W) (Standard); 350 มม. (ย) x270 มม. (กว้าง) (มาตรฐาน); 600mm(L)x350m | ตัวป้อน: | Yamaha Feeders 50 ชิ้น (ตัวป้อนลมและไฟฟ้า) |
|---|---|---|---|
| ระบบปฏิบัติการ: | Windows (มาพร้อมกับพีซีและเมาส์คีย์บอร์ด) | การสอบเทียบความน่าเชื่อถือ: | ปรับเทียบจุดมาร์คอัตโนมัติ |
| ความสูงของส่วนประกอบ: | 12 มม | ความเร็วในการติดตั้ง: | 11500CPH(optimal); 11500CPH (เหมาะสมที่สุด); IPC9850:8850cph IPC9850:8850cph |
| น้ําหนักสะสม: | 310กก | หัวฉีด: | เครื่องเปลี่ยนหัวฉีดอัตโนมัติพร้อมคลังหัวฉีด 13 ชิ้น |
| ขนาด: | 1,050 มม. (ย) x1, 050 มม. (กว้าง) x1360 มม. (ส) | ความแม่นยำในการติดตั้ง: | (XY) ±0.06มม. CPK≥1.0 |
| แสงสูง: | เครื่องเลือกและวาง PCB SMD,เครื่องสกัดและวางเครื่อง SMD สากล |
||

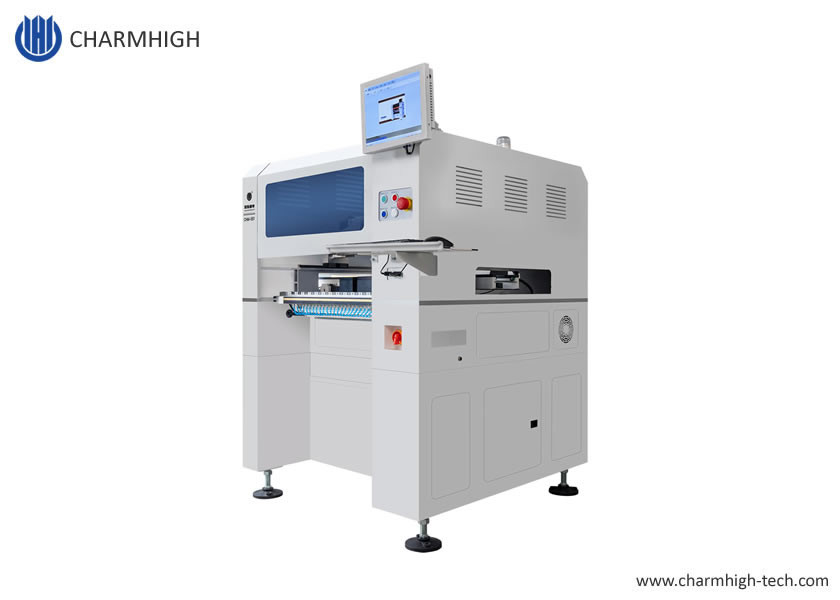

ใหม่ ปรับปรุงCHM-5514 หัว SMT หักและวางเครื่องจักรโดย Charmhigh
ความแม่นยําสูงมาก การปรับแต่งสูงมาก ห้องที่ประหยัดดีมากสําหรับการผลิตชุดเล็ก ๆ กับความมั่นคงสูง
อัพเดทรุ่น Genius ขนาดเล็กCHM-551 (มีฐาน)สกรูลูกบอลความแม่นยําสูง
เครื่องขนส่ง PCB อัตโนมัติ, 50 Feeders 4 หัว SMT เลือกและวางหุ่นยนต์
CHM-551 SMT Pick and Place Machine (พร้อมเปลี่ยนกระปุกอัตโนมัติ) สําหรับการผลิตชุด SMT0201 ได้รับการสนับสนุนการแก้ไขทางเศรษฐกิจสําหรับการประกอบ SMT
CHM-551 วิดีโอการทํางานใน Youtube:
https://www.youtube.com/watch?v=OawJh43K9EI
เก็บ Chm-551 พร้อมส่งไปแอฟริกาใต้
https://www.youtube.com/watch?v=KBGGZVmYOzY
CHM-551 โหลดคัดลอก:CHM-551 - แผนการ.pdf
ลักษณะของเครื่อง
1.การทดสอบ CPK การสนับสนุน

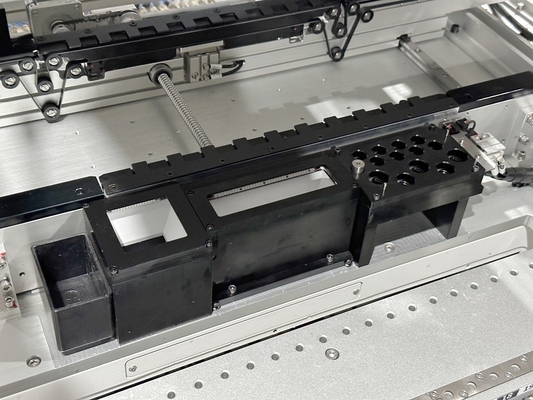

2. อัตโนมัติเปลี่ยนจมูก (13 ชุดห้องสมุดจมูก)
3.การชดเชยความร้อน
4. ขนส่งอัตโนมัติ
5ความเร็วที่ดีที่สุด:11500CPH IPC9850:8850CPH
6. ...
สําหรับคุณสมบัติเครื่องอื่นๆ กรุณาปรึกษาผู้จัดการบัญชีของเรา
CHM-551 รายการชิ้นส่วน
| รายการ | จํานวน | รายการ | จํานวน |
| เครื่องเก็บและวาง | 1 | ผ้าปู | 1 |
| เครื่องปั่น | 8 | เครื่องสล็อปด้านใน | 1 |
| กล่องเครื่องมือ | 1 | น้ํามันหล่อลื่น | 1 |
| บัตรรับประกัน | 1 | เครื่องกรอง | 4 |
| คู่มือผู้ใช้ | 1 | เครื่องเชื่อมเร็ว | 1 |
| รายงานการทดสอบ | 1 | แมวแพด | 1 |
| ผ้าแปรง | 1 | สายไฟฟ้า | 1 |
| CHM-551 รายละเอียด | |
| ขนาด | 1050mm ((L) x1050mm ((W) x 1360mm ((H) |
| น้ําหนัก | 310 กิโลกรัม |
| พลังงาน | AC220V (50Hz, single phase) 1.5kw |
| การจัดส่งอากาศ | 0.5MPa ~0.7MPa |
| การผลิตระยะว่าง | ปั๊มสูบสูบ |
| จํานวนหัวปัก | 4 หัว |
| ความเร็วการติดตั้ง | 11500CPH (ดีที่สุด)IPC9850: 8850cph |
| ความ แม่น ที่ เพิ่ม ขึ้น | (XY) ± 0.06 มิลลิเมตรCPK≥1.0 |
| ความสูงของส่วนประกอบ | 12 มม. |
| ประเภทส่วนประกอบ | 0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA เป็นต้น (ตัวต่อต้าน/ตัวประกอบ/ไดโอเดส/ไทโอเดส/LED/IC ฯลฯ) |
| ความหนาของ PCB | 0.6mm ~ 3.5mm |
| ขนาด PCB | 350mm ((L) x 270mm ((W) (มาตรฐาน); 600mm ((L) x350mm ((W) (ไม่จําเป็น) |
| เปลี่ยนกระบอก | Aการเปลี่ยนจุฬา(13-หลุมห้องสมุดจุฬา) |
| ระบบควบคุม | คอมพิวเตอร์อุตสาหกรรมที่ติดตั้ง (Windows 7) พร้อมจอ คีย์บอร์ด และหนู |
| ระบบขับเคลื่อน |
หมุน X&Y ที่ขับเคลื่อนโดยมอเตอร์เซอร์โว; การใช้ความยืดหยุ่นในการเร่งและความช้าของเส้นโค้ง S |
| ระบบส่ง | สกรูลูกกลม + คู่นําเส้นตรง |
| ระบบอาหาร | 50 ยามาฮ่า 8 มิลลิเมตรสแตนดาร์ท ปนูเมติก / ไฟฟีเดอร์ไฟฟ้า (ก็เหมาะสําหรับ IC tray และ stick feeder) |
| ระบบการมองเห็น | กล้องถ่ายฉบับฉับพลันx4 (ขนาดส่วนประกอบที่ใช้ได้: 14mm × 14mm) IC camerax1 (ขนาดส่วนประกอบที่ใช้ได้: 25mm × 25mm) แม็คกล้องx2 |
เน้น:
1. การเปลี่ยนจุลยนต์อัตโนมัติ, คุณไม่ต้องเปลี่ยนจุลยนต์ด้วยมือ, สะดวกมาก!
2ระบบกล้องสายตาที่แข็งแรง กล้องที่ปรับปรุงขึ้นด้วยความแม่นยําสูงกว่า IC placecd ที่แม่นยํามากขึ้น และส่วนประกอบ 0201 น้อย
3ด้วยเครื่องขนส่งอัตโนมัติ PCB สร้างสายการผลิต SMT ขนาดเล็ก ปล่อยมือของคุณ!
4การปรับแต่งสูงด้วยซอฟต์แวร์ที่ฉลาด อายุการใช้งานยาวนาน ชาร์มไฮจ์ ให้ส่วนเครื่องจักรที่แข็งแกร่งขึ้น
ลักษณะหลัก:
หัว 4 หัว 50 ช่องให้อาหาร มอเตอร์เซอร์โว โปรแกรมขนส่งอัตโนมัติ
การชําระค่าตอบแทนทางความร้อน การเปลี่ยนจมูกอัตโนมัติ 19 หลุม 0201 การทดสอบ CPK ผ่านการทดสอบ
การติดตั้ง IC ด้วยผลที่สมบูรณ์แบบ สนับสนุนสูงสุด 25x25 มม ขนาด IC
ชาร์มไฮ แบรนด์ชิเอ็นเซ่ชั้นนํา
แนะนําสายการผลิต SMT:
3250 เครื่องพิมพ์ผสมผสมผสม CHM-551 SMD หุ่นยนต์เลือกและวาง
กรุณาสังเกต:
เครื่องเก็บและวางของพร้อมพร้อมกับอุปกรณ์เสริมทั้งหมดที่อยู่ในแพ็คเกจ เครื่องพร้อมใช้งาน
สิ่งเดียวที่คุณจําเป็นต้องเตรียมไว้คือ เครื่องบดอากาศภายนอก (ส่งอากาศให้กับเครื่องอาหารแบบลม)
กรุณาซื้อเครื่องนี้ด้วยความมั่นใจ
เพลิดเพลินกับเครื่องเก็บและวางของคุณ!
