รายละเอียดสินค้า:
|
| ความแม่นยำในการพิมพ์: | ±0.05มม | ขนาด: | l1400mm*W800mm*H1400mm |
|---|---|---|---|
| ขนาด PCB: | 50-100 มม. ถึง 340-420 มม. | ขนาดลายฉลุ: | 470*370 มม. |
| น้ําหนัก: | 250กก | ||
| เน้น: | เครื่องพิมพ์วางประสานกึ่งอัตโนมัติ 1.2 เมตร,เครื่องพิมพ์วางประสานกึ่งอัตโนมัติ LED,เครื่องพิมพ์หน้าจอวางประสาน 1.2 เมตร |
||

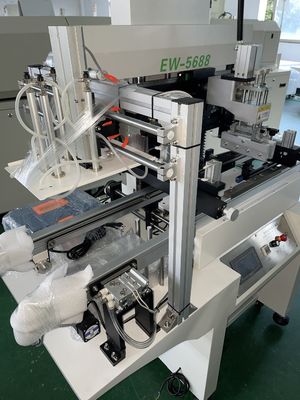

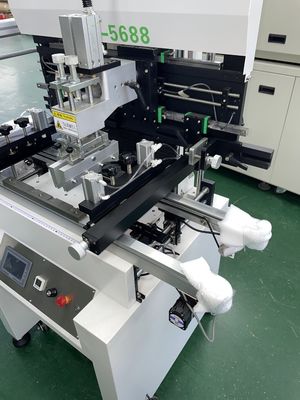

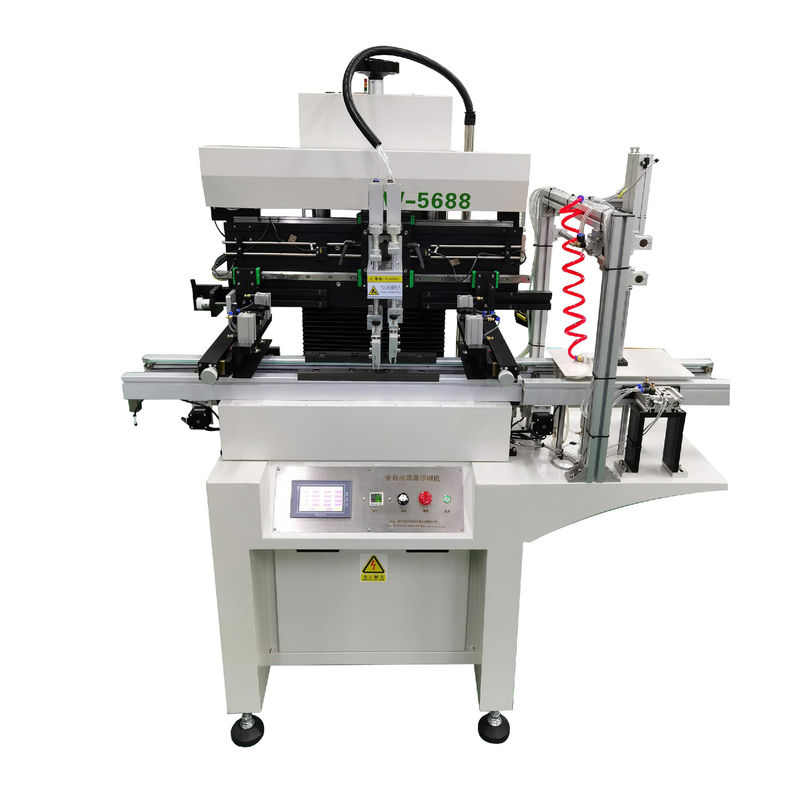

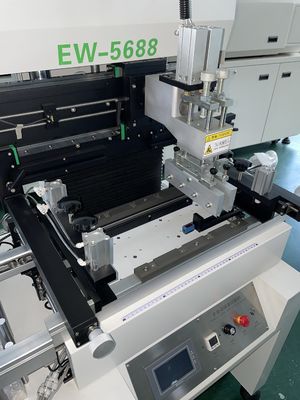

EW-5688 เครื่องพิมพ์วางตะกั่วบัดกรีอัตโนมัติเต็มรูปแบบ / เครื่องพิมพ์พร้อมการพิมพ์แบบ Blind Printing และการโหลด PCB
คำอธิบาย
เครื่องพิมพ์วางตะกั่วบัดกรีอัตโนมัติ EW-5688 เป็นเครื่องพิมพ์แบบอินไลน์ที่รวมการโหลด PCB อัตโนมัติ การพิมพ์วางตะกั่วบัดกรีอัตโนมัติ และการป้อนบอร์ดอัตโนมัติไปยังเครื่อง Pick and Place เป็นรุ่นปรับปรุงของเครื่องพิมพ์วางตะกั่วบัดกรีแบบกึ่งอัตโนมัติ รุ่นนี้แทนที่สถานีพิมพ์ด้วยตนเองและเครื่องพิมพ์กึ่งอัตโนมัติในเวิร์กช็อป SMT ช่วยลดความต้องการแรงงาน ลดต้นทุนการผลิต และปรับปรุงประสิทธิภาพการทำงานโดยรวมโดยลดเวลาหยุดทำงานที่เกิดจากความเหนื่อยล้าของผู้ปฏิบัติงาน
คุณสมบัติ
1. ซอฟต์แวร์และส่วนต่อประสานผู้ใช้ที่เป็นกรรมสิทธิ์ ใช้งานง่ายและเรียนรู้
2. การโหลด PCB อัตโนมัติผ่านการดูดด้วยสุญญากาศ ตำแหน่งถ้วยดูดสามารถปรับได้ง่ายและรวดเร็ว
3. การขนส่ง PCB ความเร็วสูง เมื่อวางตำแหน่งแล้ว PCB จะถูกหนีบทั้งสี่ด้านเพื่อให้แน่ใจว่าการพิมพ์มีความแม่นยำ
4. ความเร็วในการพิมพ์ที่รวดเร็ว — 9 วินาทีต่อบอร์ด โดยมีเวลาเฉลี่ยโดยรวม 12 วินาที
5. การเปลี่ยนรุ่นอย่างรวดเร็ว — ผู้ปฏิบัติงานที่มีทักษะสามารถเปลี่ยนรุ่นและกลับมาผลิตได้ภายในเวลาเพียง 10–15 นาที
6. ความเข้ากันได้กว้างกับเครื่อง Pick and Place — รองรับมาตรฐาน SMEMA สำหรับการสื่อสารและการเชื่อมต่อแบบอินไลน์ ลดข้อผิดพลาดในการโหลดบอร์ดและเพิ่มการผสานรวม
ข้อมูลจำเพาะ EW-5688
| สกรู | TBI |
| ราง | HIWIN |
| แหล่งจ่ายไฟ | AC220V (50Hz, 1 เฟส) 600kw |
| มอเตอร์ | สเต็ปเปอร์มอเตอร์ |
| หน้าจอ | หน้าจอสัมผัส |
| ขนาดลายฉลุ | 470*370 มม. |
| ขนาด PCB | 50-100 มม. - 340-420 มม. |
| ความหนา PCB | 0.5-6 มม. |
| ความแม่นยำในการพิมพ์ |
±0.05 มม.
|
| ความสูงในการถ่ายโอน | 900 มม.±40 มม. |
| ทิศทางการถ่ายโอน | ซ้าย - ขวา หรือ ขวา - ซ้าย (สั่งทำพิเศษ) |
| การใช้ลม | 4-6 กก./ซม.² |
| ขนาด |
ยาว 1400 มม.*กว้าง 800 มม.*สูง 1400 มม. |
ตัวอย่างการพิมพ์: (ส่วนประกอบขั้นต่ำ 0402)
การรับประกัน:
เครื่องจักรทั้งหมดมีการรับประกัน 1 ปีนับจากวันที่ซื้อ และบริการตลอดอายุการใช้งาน
พร้อมทั้ง การสนับสนุน และ การจัดหาในราคาโรงงานในระยะยาว (ยกเว้นความเสียหายที่เกิดจากการกระทำ)
เราให้บริการสนับสนุน Q/A และการแก้ไขปัญหาออนไลน์ และบริการให้คำปรึกษาด้านเทคนิค ให้บริการหลังการขายแบบตัวต่อตัว.
เครื่องจักรแต่ละเครื่องผ่านการทดสอบ 100% ก่อนจัดส่ง
