รายละเอียดสินค้า:
|
| มิติ TC06: | 890x1450x1500มม.(ยาวxกว้างxสูง) | น้ำหนักสุทธิ: | 960กก |
|---|---|---|---|
| พลัง: | AC220V (50 เฮิรตซ์, เฟสเดียว) | ความเร็วที่เหมาะสมที่สุด: | 27800 ซีพีเอช |
| เครื่องป้อน: | รองรับ 50 ชิ้น NXT Electric Feeder | ขนาดพีซีบี: | 350 มม. (l) * 300 มม. (W) |
| องค์ประกอบต่ำสุดและสูงสุด: | 01005 ถึง 36*36 มม. ไอซี | ความสูงสูงสุดของส่วนประกอบ: | 12มม |

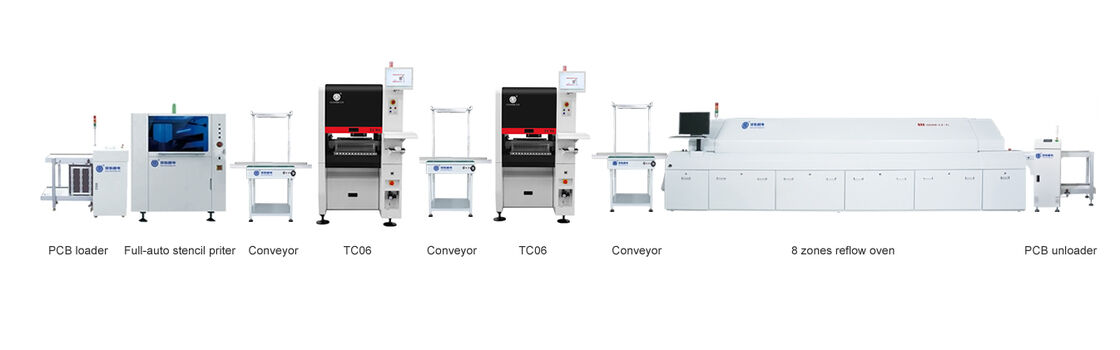

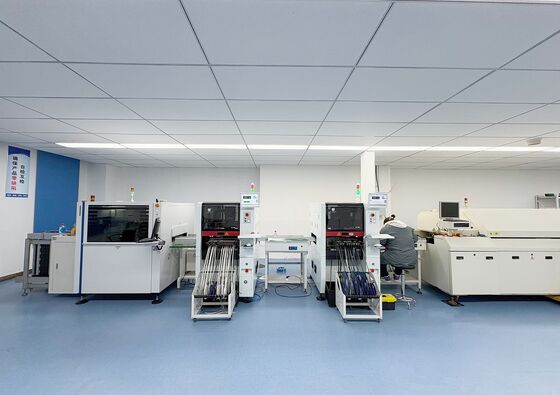

สายการประกอบ SMT ของเครื่องยนต์ TC06 แบบสองตัวระดับสูง เพื่อการผลิต PCBA ที่มีประสิทธิภาพพร้อมเครื่องชาร์มไฮ TC06 6 หัวที่ทํางานพร้อมกันเพื่อให้มีผลิตและประสิทธิภาพสูงสุด.
แต่ละ TC06 ให้ความเร็วในการติดตั้งที่ดีที่สุด 27,800 CPH กับความแม่นยําการวาง ± 0.03 มม และความสามารถในการกระบวนการ CPK≥1.0 เพื่อรับประกันคุณภาพที่มั่นคงและซ้ําได้สําหรับการประกอบ PCB ผสมสูง(27800CPH+27800CPH=55600CPH).

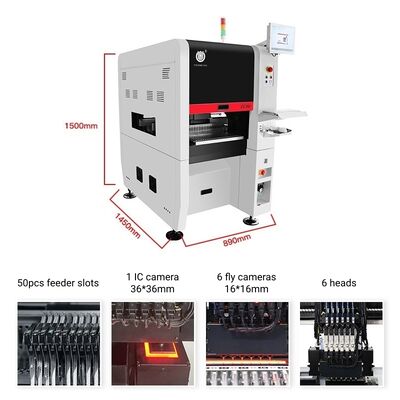

สาย SMT ครบถ้วนนี้ประกอบด้วยระบบการติดตั้งแบบคู่ 6 หัวที่มีเครื่องเปลี่ยนจมูกอัตโนมัติ (ห้องสมุดจมูก 19 หลุม) 50 สล็อตเครื่องให้อาหารไฟฟ้า NXT ต่อเครื่องและระบบมองเห็นที่ทันสมัยด้วยกล้องบิน 6 เครื่อง1 กล้อง IC และ 2 กล้อง Mark ต่อหน่วย
การออกแบบความกว้างแคบ 890 มิลลิเมตร เหมาะกับลิฟท์มาตรฐานและพื้นโรงงานที่คอมแพคต ทําให้การจัดจําหน่ายเครื่องยนต์สองเครื่องยืดหยุ่นโดยไม่ต้องปรับปรุงอุปกรณ์การชดเชยความร้อนที่ฉลาด, และการปรับขนาดอัตโนมัติ ให้ความมั่นคงความแม่นยําในระยะยาว แม้ในสภาพแวดล้อมการผลิต 24 / 7
| ขนาด | 890mm ((L) x 1450mm ((W) x 1500mm ((H) |
|---|---|

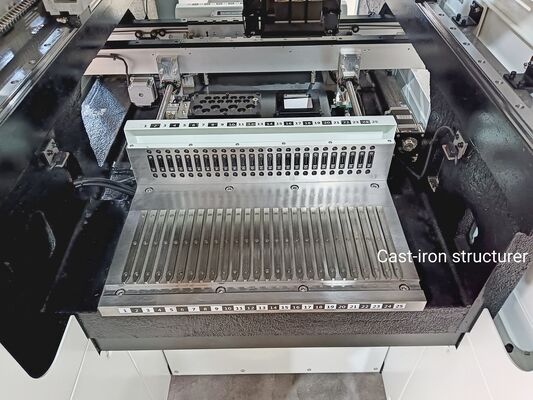

| น้ําหนัก | 960kg (โครงสร้างเหล็กเหล็ก) |
| พลังงาน | AC220V (50Hz, เฟสเดียว), 3kW |
| การจัดส่งอากาศ | 0.5MPa ~0.7MPa |
| การผลิตความว่าง | ปั๊มสูบสูบใน |
| จํานวนหัวปรับ | 6 |
| ความเร็วการติดตั้ง | 27,800 CPH (ดีที่สุด) |
| ความ แม่น ที่ เพิ่ม ขึ้น | (xy) + 30μm, CPK≥1.0 |
| ความสูงของส่วนประกอบ | ≤ 12 มม |
| ระยะส่วนประกอบ | การยกเว้นตัวประกอบความต้านทาน, ไดโอเดสทรงกระบอก, ตัวประกอบความต้านทานอลูมิเนียม, SOT, SOP, QFP, QFN, BGA เป็นต้น |
| ขนาดส่วนประกอบ | 01005 ถึง 36*36 มิลลิเมตร และส่วนประกอบขนาดใหญ่ |
| ความหนาของ PCB | 0.6mm ~ 3.5mm |
| ขนาด PCB | 350mm ((L) x 300mm ((W) |
| ขนส่ง PCB | เครื่องขนส่งอัตโนมัติ 3 ช่องทาง, เครื่องสนับสนุน PCB |
| เปลี่ยนกระบอก | การเปลี่ยนจุลยนต์อัตโนมัติ (ห้องสมุดจุลยนต์ 19 หลุม) |
| ระบบควบคุม | คอมพิวเตอร์อุตสาหกรรมที่ติดตั้ง (ระบบ Windows) พร้อมเครื่องจอ คีย์บอร์ด และหนู |
| ระบบขับเคลื่อน | แกน X&Y ขับเคลื่อนโดยเครื่องยนต์เซอร์โว Panasonic |
| ระบบส่ง | สกรูการก่อดิน + การนําเส้นตรง |
| ระบบอาหาร | 50 NXT 8mm สตานด์ feeder stacks (ยังเหมาะสําหรับ IC tray และ stick feeder) |
| ระบบการมองเห็น | กล้องบิน x 6 (ขนาดส่วนประกอบที่ใช้ได้: 16mmx16mm); กล้อง IC x 1 (ขนาดส่วนประกอบที่ใช้ได้: 36mmx36mm); กล้องหมายเลข x 2 |
อุปกรณ์ครบถ้วนมีระยะเวลาการรับประกัน 1 ปี ตั้งแต่เวลาซื้อและการบริการตลอดชีวิต เรามักจะให้อะไหล่ของเครื่องจักร ส่งตรงจากโรงงานพร้อมรับประกันเราให้บริการ Q / A ออนไลน์และการแก้ไขปัญหาสนับสนุนและบริการให้คําปรึกษาทางเทคนิค.
เราให้บริการหลังการขาย 1 ต่อ 1 ทุกเครื่องถูกทดสอบ 100% ก่อนส่ง
