รายละเอียดสินค้า:
|

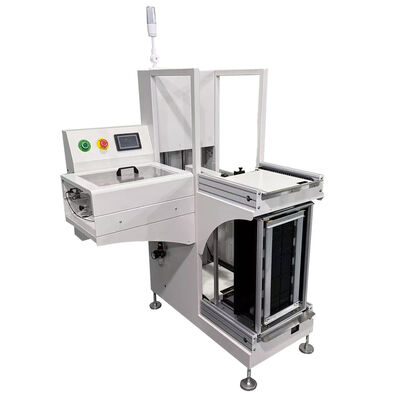

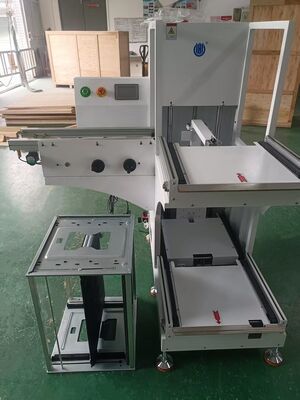

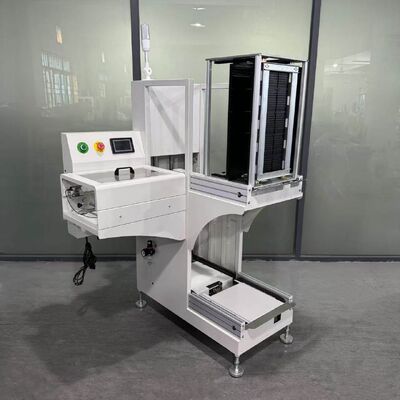

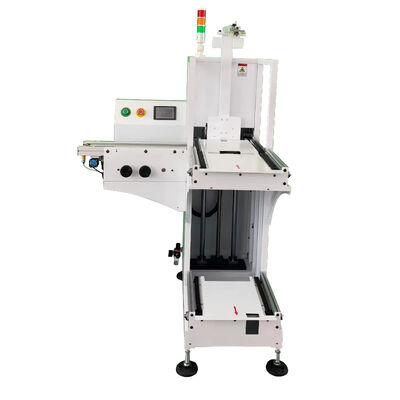

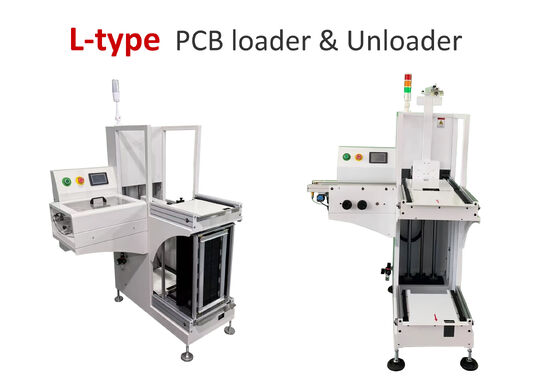

| ชื่อ: | ตัวโหลดและตัวโหลด PCB ชนิด L | แอปพลิเคชัน: | สายการผลิต smt อัตโนมัติเต็มรูปแบบ |
|---|---|---|---|
| ขนาดนิตยสาร PCB: | 355*320*565มม. 460*400*565 มม.; | มิติโมเดล 250: | ตัวโหลด: 1100x780x1200mm ; ขนถ่าย: 1700x780x1200mm |
| มิติโมเดล 330: | ตัวโหลด: 1400x860x1200mm ; ขนถ่าย: 1900x860x1200mm | น้ำหนัก: | รุ่น 250: 140&150กก. รุ่น 330: 150&170กก |
| เน้น: | ตัวโหลด PCB Loader PCB ชนิด L ขนาดกะทัดรัด,PLC การควบคุม SMT เครื่องบรรทุกสต๊อกกาจ,ระบบป้องกันการติดขัด ตัวโหลด PCB อัตโนมัติ |
||
| ลักษณะ | คําอธิบาย |
|---|---|
| การควบคุม PLC | หน้าจอสัมผัส LED + คีย์พาน์ดสัมผัสเพื่อการทํางานง่าย |
| เครื่องยก | เครื่องยนต์เกียร์ 1 ขั้นตอนสําหรับการเคลื่อนไหวตั้งตรงที่เรียบร้อย |
| ระเบียง | โลหะอัลลูมิเนียมที่แปรรูปด้วยความแม่นยํา ความมั่นคงสูง การปรับแปลงน้อย |
| เครื่องกดลม | เครื่องจับด้านบน / ด้านล่างรับประกันตําแหน่งกระจกแม่นยํา |
| การป้องกันความปลอดภัย | เครื่องตรวจจับตําแหน่ง + ปิดเบรคขีดจํากัดเพื่อความปลอดภัยคู่ |
| ขั้นต่ํา | 4 การตั้งค่าปรับ: 10/20/30/40mm |
| การตรวจสอบความผิดพลาด | การแสดงรหัสความผิดพลาดอัตโนมัติเพื่อแก้ปัญหาอย่างรวดเร็ว |
| การเตือนสถานะ | ไฟหอคอยสามสีที่มีเสียงระฆังสําหรับการชี้แจงเวลาจริง |
| การออกแบบป้องกันการกัด | โครงสร้าง Poka-Yoke ป้องกัน PCB จากความเสียหาย |
| อินเตอร์เฟซ SMEMA | การเชื่อมต่อแบบต่อเนื่องกับอุปกรณ์ SMT อื่นๆ |
| ขนาดเล็ก | ขนาดเล็ก เหมาะสําหรับโรงงานที่มีพื้นที่จํากัด |
| รายละเอียด | L-250LD / L-250ULD | L-330LD / L-330ULD |
|---|---|---|
| ขนาด PCB (L*W) | 50*50 - 350*250 มิลลิเมตร | 50*50 - 460*330 มิลลิเมตร |
| ขนาด (L*W*H) | 1000*1000*1350 มิลลิเมตร | 1100*1100*1350 มม. |
| ขนาดกระดาษ (L*W*H) | 355*320*563 มิลลิเมตร | 460*400*565 มิลลิเมตร |
| น้ําหนัก (kg) | 140 กิโลกรัม | 170 กิโลกรัม |
| ระยะเวลาในการลด | < 6 วินาที | |
| โหมดการกด | เครื่องผลักดันเครื่องยนต์ | |
| ทิศทางการโอน | ซ้าย -> ขวาหรือขวา -> ซ้าย | |
| ความสูงการโอน | 900 ± 30 mm (หรือตามที่ลูกค้ากําหนด) | |
| ความดันอากาศและการใช้ | 4-6 บาร์ สูงสุด 10 ลิตร/นาที | |
| พลังงานไฟฟ้าและภาระ | 220V AC (ที่ระบุโดยผู้ใช้งาน) โฟสต์เดียว ขนาดสูงสุด 300 VA | |
| ความหนาของ PCB | ขั้นต่ํา 0.4 มิลลิเมตร | |
| ความจุในการเก็บภาระเต็ม | 50 ชิ้น PCB | |
