รายละเอียดสินค้า:
|
| Temperature zone: | 8 (up 5+ down 3) | Size of heating: | 1160*350mm(chain) |
|---|---|---|---|
| Heating type: | hot air + IR | Dimension: | 1940mmx735mmx610mm |
| Temperature control range: | Room temperature～350℃ | Net weight: | 195kg |
| Power supply: | (220/380V) 50/60Hz | Temperature control mode: | PID closed-loop control |
| เน้น: | เปลือกย่อยขนาดเล็ก,เตาอบสายการผลิต SMT,เตาอบผสมผสาน BGA |
||
เตาอบ Reflow SMT แบบสายพานลำเลียงแบบไร้สารตะกั่ว 1160*350 มม. เตาอบบัดกรี BGA 8 โซนอุณหภูมิ (บน 5 + ล่าง 3)
เครื่อง Reflow บัดกรีแบบอินฟราเรดและลมร้อน, การประกาศ CE Puhui T981 PCB สองด้าน, สำหรับสาย SMT ขนาดเล็ก
พารามิเตอร์ทางเทคนิค:
| รุ่น | T-981 |
| จำนวนโซนทำความร้อน | บน 5/ล่าง 3 |
| ความยาวของโซนทำความร้อน | 1160 มม. |
| ประเภทการทำความร้อน | การทำความร้อนด้วย IR และลมร้อน |
| จำนวนโซนทำความเย็น | 1 |
| ความกว้างสูงสุดของ PCB | สายพานลำเลียง 350 มม. ; สายพานตาข่าย 400 มม. |
| ทิศทางการทำงาน | ซ้าย→ขวา |
| ตัวเลือกการจัดส่ง | สายพานตาข่าย + สายพานลำเลียงอัตโนมัติ |
| เวลาทำความร้อน PCB | 100-600 วินาที |
| แหล่งจ่ายไฟ | 3 เฟส 5 เส้น (220/380V) 50/60Hz |
| กำลังไฟสูงสุด | 13.2KW |
| กำลังไฟเฉลี่ย | 7.0KW |
| เวลาในการทำความร้อน | ≤ 20 นาที |
| ช่วงการควบคุมอุณหภูมิ | อุณหภูมิห้อง～350℃ |
| โหมดควบคุมอุณหภูมิ | การควบคุมแบบ PID closed-loop |
| ความแม่นยำในการควบคุมอุณหภูมิ | ±1℃ |
| ค่าเบี่ยงเบนการกระจายอุณหภูมิ PCB | ±2℃ |
| ขนาดโดยรวม | 1940 มม.×735 มม.×610 มม. |
| น้ำหนักสุทธิ | 195KG |
คุณสมบัติ:
1. เตาอบ Reflow Puhui T-981 ใช้เทคโนโลยีการทำความร้อนด้วย IR และลมร้อน, การกระจายอุณหภูมิสม่ำเสมอ, เหมาะสำหรับการบัดกรีอย่างต่อเนื่องในปริมาณปานกลางของบอร์ด LED, แถบ / PCB ด้านเดียว / สองด้านในรูปแบบบรรจุภัณฑ์ทั้งหมด เช่น CHIP, SOP, PLCC, QFP และส่วนประกอบ BGA เป็นต้น
2. สายพานลำเลียงเป็นวิธีการส่งกำลังหลัก เสริมด้วยสายพานตาข่ายสแตนเลส ซึ่งมีความทนทาน ทนต่อการสึกหรอ และทำงานได้อย่างราบรื่นด้วยการควบคุมความเร็วที่แม่นยำถึง ±10 มม./นาที สะดวกในการสร้างสายการผลิต SMT ต่างๆ เนื่องจากการออกแบบประเภทโซ่
3. ติดตั้งโมดูลหน้าจอสัมผัสอันทรงพลังที่รวมการทำงาน การแสดงผล การตรวจสอบ ทำให้มีการแสดงผลที่ใช้งานง่ายขึ้นและการทำงานที่ง่ายขึ้น ช่วยอำนวยความสะดวกในการอัพเกรดผลิตภัณฑ์

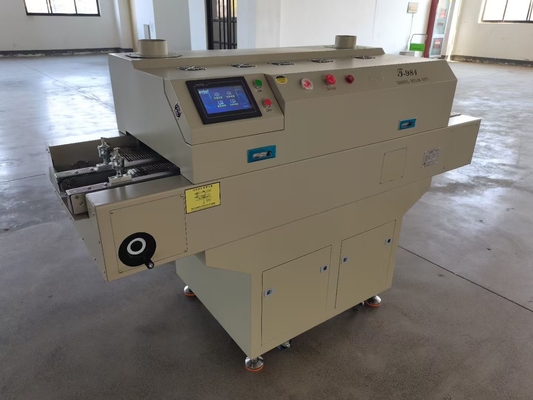

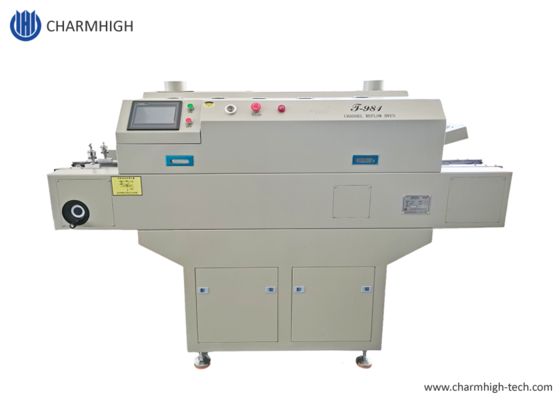

รูปภาพเตาอบ Reflow T981:

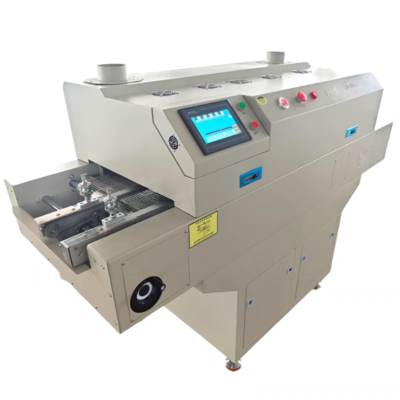

ด้านหน้า:

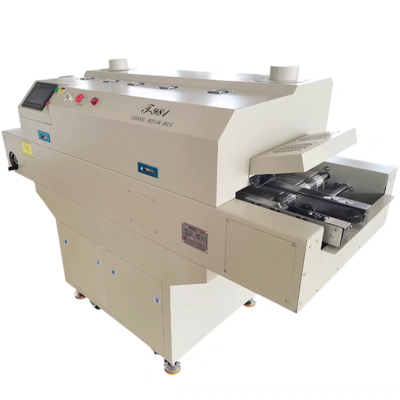

ด้านหลัง:

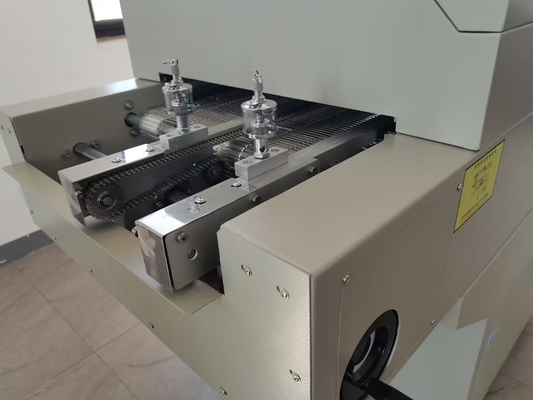

สายพานลำเลียง (ความกว้าง 350 มม.), สายพานตาข่าย 400 มม.:
หน้าจอสัมผัส:
การรับประกัน:
เครื่อง ทั้งหมด มี ระยะเวลา การรับประกัน 1 ปี นับ จาก เวลา ที่ ซื้อ และ บริการ ตลอดอายุการใช้งาน
การสนับสนุน รวมถึง การจัดหา ราคา โรงงาน ในระยะยาว (ยกเว้นความเสียหายที่เกิดจากมนุษย์)
เรา ให้บริการ Q/A ออนไลน์ และการสนับสนุน การแก้ไขปัญหา และ บริการ คำแนะนำทางเทคนิค ให้บริการ บริการหลังการขายแบบตัวต่อตัว
หากเครื่องจักรหรือชิ้นส่วนเครื่องจักรของคุณมีข้อบกพร่องในการขนส่ง โปรดถ่ายรูปและส่งไปยังอีเมลของเรา เราจะทำการเปลี่ยนชิ้นส่วนที่เสียหายให้คุณในไม่ช้า
เครื่องจักรแต่ละเครื่อง ผ่านการทดสอบ 100% ก่อน จัดส่ง
