รายละเอียดสินค้า:
|
| Operation power: | 5kw | Start-up power: | 24kw |
|---|---|---|---|
| Heating zone quantity: | upper6/down6 | Heating area: | 2200*350mm |
| With automatic rail: | Yes | Dimensions: | 3600*700*1300mm |
| With PC control: | Yes | Cooling zone: | 2 |
| Warm-up time: | around 20 mins | Net weight: | 400KG |
| เน้น: | ระบบควบคุม PC รถอบกลับ,รถไฟฟ้าอัตโนมัติเต็ม รถไฟฟ้าอัตโนมัติ,เตาเผาแบบอัตโนมัติเต็ม |
||
เต็มอัตโนมัติ รถไฟฟองรีฟลอฟ + การควบคุม PC 6 โซนอุณหภูมิ (ขึ้น 6 + ลง 6)
เปลือกอบ SMT ปลอดหมึก PC6635 (ความกว้าง 350 มม.)2200 * 350 มม.เครื่องทําความร้อน
PC6635 โหลดคัดลอก:
PC6635 เปลือกระบายกลับ - คําแนะนํา.pdf
แนะนําสายการผลิต SMT: (ยอดยืม 11.5m)
1เครื่องบรรทุก PCB
2.E6 เครื่องพิมพ์พิมพ์ผสมผสม
3เครื่องขนส่ง PCB
4.CHM551 เครื่องเก็บและวาง
5เครื่องขนส่ง PCB
6.PC6635 เปลือกปั่นกลับด้วยรถไฟอัตโนมัติ + PC
7.PCB unloader
8.Offline AOI VT680
ปริมาตรเทคนิคสําหรับ PC6635
| รุ่น | PC6635 (PC ขนาดสูง 6+ต่ํา 6 ความกว้าง 350 มม.) |
| ปารามิเตอร์ส่วนทําความร้อน | |
| โซนทําความร้อน | ขึ้น 6 + ลง 6 |
| ความยาวในการทําความร้อน | 2200 มม. |
| โซนเย็น | 2 |
| ปารามิเตอร์คอนเวียร์ | |
| ความกว้างสูงสุดของ PCB | ความกว้าง Mesh 350mm, รถไฟปรับ 250mm |
| ทิศทางคอนเวียร์ | L→R (R→L.option) |
| ความสูงของรถบรรทุก | เครื่องตาข่าย 880±20mm |
| ระบบการขนส่ง | เครื่องขนส่ง Mesh + เครื่องขนส่งรถไฟ |
| ความเร็วของคอนเวียร์ | 0-2000 มม/นาที |
| ปริมาตรควบคุม | |
| พลังงานไฟฟ้า | 5 สาย 380V 50/60Hz |
| พลังการเริ่มต้น | 24KW |
| พลังงานการใช้งาน | ประมาณ 5-6KW |
| รูปแบบการควบคุม | PC + มอนิโตรอุตสาหกรรม |
| เวลาอุ่นเครื่อง | ประมาณ 20 นาที |
| ระยะการควบคุมอุณหภูมิ | อุณหภูมิห้อง - 350 °C |
| การควบคุมอุณหภูมิ | การควบคุมโมดูล PC+Temp ภาคอุตสาหกรรม |
| ความแม่นยําของการควบคุมอุณหภูมิ | ± 1 °C |
| ความผิดพลาดในการกระจายอุณหภูมิ | ± 3°C |
| ระเบิดปัญหา | อุณหภูมิผิดปกติ (อุณหภูมิสูงมากหรือต่ํามากหลังจากอุณหภูมิคง) |
| เครื่องเตือนการตกของตู้ | ตัวเลือก |
| ขนาดและน้ําหนักของเครื่อง | |
| น้ําหนักสะสม | ประมาณ.400 กิโลกรัม |
| ขนาด ((มม) L × W × H | L3600 × W700 × H1430 |
คําอธิบายสําหรับ PC6635:
1.เทคโนโลยีสายทําความร้อนที่มีสิทธิบัตร ด้วยโครงสร้างอากาศที่ไหลเวียนเป็นอิสระ วิธีการทําความร้อนด้านบนและด้านล่าง ประสิทธิภาพทางความร้อนสูงและการเพิ่มอุณหภูมิอย่างรวดเร็วประมาณ 20 นาที จากอุณหภูมิห้อง, กับความแตกต่างของอุณหภูมิที่ต่ํากว่า 30 °C ระหว่างอุณหภูมิที่ตั้งและอุณหภูมิที่จริงในพื้นที่ปั่น
2อุปกรณ์พร้อมกับมอเตอร์อุณหภูมิสูงจากไต้หวัน San Yue ที่เชื่อมโยงตรงเพื่อขับเคลื่อนอากาศร้อน เพื่อให้เกิดการกระจายอากาศร้อนที่สมดุล มีเสียงเสียงต่ํา และสั่นสะเทือนอย่างน้อยทําให้ส่วนประกอบ 0201 อยู่ที่ที่ตั้งระหว่างการขนส่ง.
3.การออกแบบท่ออากาศที่โดดเด่น ด้วยการระบายอากาศจากเปลือกกระเทียมและอุปกรณ์กระจายอากาศสามชั้นที่นําเข้าและการทําความร้อนแยกสําหรับโซนทําความร้อนก่อน, โซนควบคุมอุณหภูมิ และโซนผสมด้วยการไหลเวียนและการควบคุมอุณหภูมิที่อิสระ, โซนอุณหภูมิแต่ละโซนถูกควบคุมด้วยความแม่นยํา ± 1 °Cและห้องเตาอบถูกเปิดด้วยฝาปิดด้านบนแบบปนูเมติก.
4การปรับปรุงแบบมาตรฐานประกอบด้วยโซนเย็นบังคับสองโซน โดยอุณหภูมิอากาศเย็นถึงต่ําถึง 5 °C และอัตราการเย็นในโซนเย็นแรกสามารถถึง -5 °C / Sตอบสนองความต้องการของกระบวนการที่ไร้หมูหลายประเภทอย่างมีประสิทธิภาพ.
5.เหมาะสําหรับการปรับเส้นโค้งอุณหภูมิของรุ่นต่าง ๆ ด้วยการตั้งค่าโซนการผสมผสานแบบสองหรือสามแบบและการทดสอบเส้นโค้งต่อเนื่องที่ปรับปรุงโดยเฉพาะเจาะจงสําหรับกระบวนการผสมผสานที่ไม่มีหมึกในญี่ปุ่นหรือยุโรปและอเมริกา.
6.การออกแบบล่าสุดของรถเลนนําทางขนส่งพิเศษ ผลิตจากสับสนองอลูมิเนียมที่ทนอุณหภูมิสูงและทนสกัด
7ระบบการขนส่งใช้การควบคุมความเร็วความถี่แปร โดยใช้มอเตอร์ดอนจูญี่ปุ่นที่นําเข้าด้วยโซ่เหล็กไร้ขัดสีคุณภาพสูงและสายรัดเครือเหล็กไร้ขัดสีจากวัสดุ SUS316 สําหรับการขนส่งร่วมกัน, ยังการันตีการขนส่งที่มั่นคง. มันยังได้รับการออกแบบด้วยฟังก์ชันการจําหน่ายพลังงาน (UPS) ไม่ต่อรอง, ป้องกันอย่างมีประสิทธิภาพความเสียหาย PCB ภายในเตาอบเนื่องจากการตัดไฟฟ้าทันใด.
8.ควบคุมโดยคอมพิวเตอร์อุตสาหกรรม พร้อมจอจอ LCD และระบบปฏิบัติการ Windows 10 พร้อมการทดสอบโค้งแบบยืดหยุ่นและความสามารถในการวิเคราะห์โค้งแบบไดนามิกที่แข็งแรงรวมถึงความสามารถในการพิมพ์และเก็บข้อมูลทั้งหมด, ตอบสนองความต้องการของกระบวนการที่ไม่มี鉛
ส่วนประกอบไฟฟ้าทั้งหมดทําจากอะไหล่ที่นําเข้า และเส้นสัญญาณทั้งหมดถูกป้องกัน เพื่อรับรองการทํางานที่มั่นคงและน่าเชื่อถือของ SMT24 ตลอด 24 ชั่วโมงด้วยการรับประกันหนึ่งปีสําหรับเครื่องจักรทั้งเครื่อง และการบํารุงรักษาตลอดชีวิต.

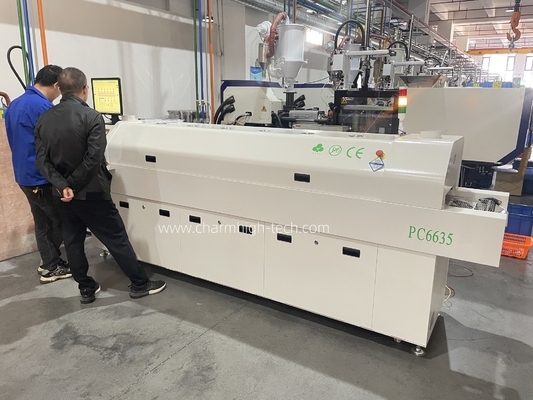

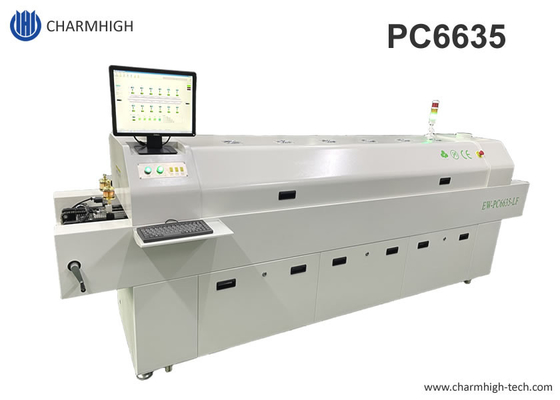

100% ภาพจริงของ PC6635:

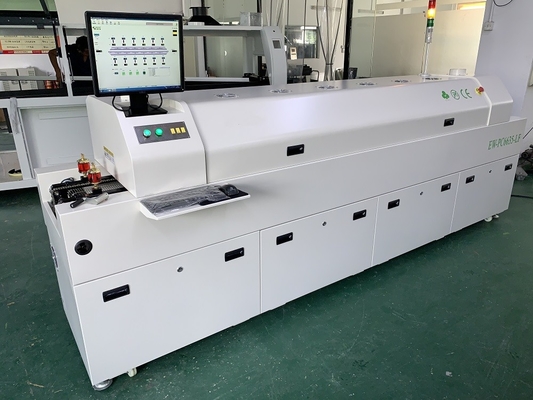

พร้อมเครื่องควบคุมคอมพิวเตอร์:
เครื่องขนส่งรถไฟแบบอัตโนมัติเต็ม + เครื่องตา:
จําหน่ายจากโรงงานที่น่าเชื่อถือ:
การรับประกัน
อุปกรณ์ครบถ้วนมีระยะเวลาการรับประกัน 1 ปีตั้งแต่เวลาซื้อและการบริการตลอดชีวิต
เรามักจะให้อะไหล่ของเครื่องจักร โรงงานที่น่าเชื่อถือ การจัดส่งตรง
เราให้บริการ Q / A ออนไลน์และการแก้ไขปัญหาสนับสนุนและบริการให้คําปรึกษาทางเทคนิค
ให้บริการหลังการขาย 1 ต่อ 1เครื่องจักรทุกเครื่อง ถูกทดสอบ 100% ก่อนที่จะส่งออก
