รายละเอียดสินค้า:
|
| กำลังดำเนินงาน: | 5-10kW | พลังสตาร์ทอัพ: | 48kW |
|---|---|---|---|
| ปริมาณโซนทำความร้อน: | บน8/ล่าง8 | พื้นที่ทำความร้อน: | 3200*500มม |
| ความกว้าง PCB สูงสุด: | 50-400 มม. (ตัวเลือก: 460) | เวลาอุ่นเครื่อง: | ประมาณ 15-20 นาที |
| ความยาวการทำความเย็น: | 700มม | ประเภทของส่วนประกอบ: | CSP, ชิป 0201 ฯลฯ |
| ขนาด: | แอล 5220*1300*1530 มม | น้ำหนักสุทธิ: | 2500 กิโลกรัม |
| เน้น: | 8800 เตาอบระบายน้ําใหม่,เต็มอัตโนมัติเตาอบรีฟลอย,3180x500 มม. |
||
8800 รถไฟฟ้าแบบอัตโนมัติเต็ม รถไฟฟ้าขนาดใหญ่ + การควบคุม PC 8 โซนอุณหภูมิ (ขึ้น8+ลง8)
โฟน SMT Reflow Oven ไม่นํา 8800 โฟนผสม SMT ขนาดการทําความร้อน3180 * 500 มม.
8800 เตาเผาผสม SMT ขนาดใหญ่ 8 โซน ไม่นํา
| รุ่นหมายเลข | 8800 |
| ปริมาตรของส่วนที่ทําความร้อน | |
| จํานวนเขตทําความร้อน | ยอด8 + ล่าง8 |
| ความยาวของเขตทําความร้อน | 3180 มม. |
| รูปแบบการทําความร้อน | อากาศร้อนเต็ม (ขึ้นและลงในวงจรเล็ก) |
| จํานวนโซนเย็น | พัดลมพลาสมาที่เย็นด้วยอากาศบวกกับการเย็นชั้นสองระยะ (ความยาว 800MM) |
| ปริมาตรของชิ้นส่วนคอนเวียร์ | |
| ความกว้างสูงสุดของ PCB | ความกว้าง Mesh 500mm |
| ทิศทางของคอนเวียร์ | L→R |
| ความสูงของคอนเวียร์ | 880±20mm |
| ตัวแทนส่งสัญญาณ | Mesh + รถไฟอัตโนมัติ |
| ระยะความเร็วของรถขนส่ง | 0-2000 มม/นาที |
| ปริมาตรส่วนควบคุม | |
| พลังงาน | 5 สาย, 3 ขั้นตอน, 380V |
| เริ่มการทํางาน | 48KW |
| การบริโภคพลังงาน | ประมาณ 8-10KW |
| เวลาที่อุ่นขึ้น | ประมาณ 20 นาที |
| ระยะการตั้งค่าความร้อน | อุณหภูมิห้อง - 380 °C |
| วิธีควบคุมอุณหภูมิ | PC+PID+SSR |
| ความแตกต่างของอุณหภูมิระหว่างโซนใกล้เคียง | 70 °C, สามารถตอบสนองกับมาตรฐานที่สูงที่สุดของกระบวนการที่ไม่มีหมู |
| ความแม่นยําในการควบคุมอุณหภูมิ | ± 2°C |
| ความหันห่างจากอุณหภูมิบน PCB | ± 2°C |
| ระเบิดผิดปกติ | อุณหภูมิผิดปกติ ((สูงเกินไปหรือต่ําเกินไปหลังจากการรักษาอุณหภูมิคง) |
| การป้องกันการปิดไฟ | UPS |
| เปิดทาง | ไม้สกรูไฟฟ้า |
| ปริมาตรทั่วไป | |
| ขนาด ((L*W*H) mm | 5300*1350*1500 มม. |
| น้ําหนัก | ประมาณ 1800Kg |
คุณสมบัติทางเทคนิคของเตาอบ 8800:
1คอมพิวเตอร์ + ระบบควบคุมปัญญาของซีเมนส์ PLC ที่มีความแม่นยําในการควบคุมอุณหภูมิสูง ± 2 °C (สามารถทํางานออฟไลน์ได้โดยไม่ส่งผลต่อการผลิตในกรณีที่คอมพิวเตอร์ล้มเหลว)การประกันความมั่นคงและความน่าเชื่อถือของระบบควบคุม;
2. Windows อินเตอร์เฟซการทํางาน, แรงและง่ายที่จะใช้งาน;
3. การเปิดร่างกายเตาอบด้านบน ใช้กลไกยกกระดานผลักดันไฟฟ้าอัตโนมัติเพื่อรับประกันความปลอดภัยและความน่าเชื่อถือ
4. อุปกรณ์พร้อมกับอุปกรณ์เครียดเข็มขัด Mesh, รับประกันการขนส่งเรียบร้อย, ไม่สั่น, และไม่บิดเบือน, รับประกันการขนส่ง PCB เรียบร้อย;อุปกรณ์การส่งรถไฟคู่คู่ (สามารถเชื่อมต่อออนไลน์ด้วยเครื่องวางที่อัตโนมัติเต็ม), รับประกันความละเอียดการปรับความกว้างของรถเลนนําและอายุการใช้งานยาว
5โซนการทําความร้อนทั้งหมดถูกควบคุมโดยคอมพิวเตอร์โดยใช้การควบคุม PID (โซนอุณหภูมิบนและล่างถูกควบคุมเป็นอิสระและสามารถเปิดแยกกันได้)การทําความร้อนโซนสามารถใช้เพื่อลดพลังงานการเริ่มต้น);
6. การส่งสายเชือกเชือกเชือกเชือกเชือกเชือกเชือกเชือกเชือกเชือกเชือกเชือกเชือกเชือกเชือกเชือกเชือก
7. มันมีฟังก์ชันเสียงผิดพลาดและแสงเตือน;
8อุปกรณ์พร้อมกับเครื่องป้องกันการรั่วไหล เพื่อรับประกันความปลอดภัยของผู้ประกอบการและระบบควบคุม
9. UPS และการชะลออัตโนมัติที่สร้างขึ้นโดยใช้วิธีการทําความร้อนของทัวร์บิน ระบบการไหลเวียนอากาศร้อนที่อิสระสําหรับชั้นบนและชั้นล่าง, อุณหภูมิที่เหมือนกันประสิทธิภาพการชดเชยความร้อนสูงช่องทางอากาศแรงกดดันที่ประสิทธิภาพในการเพิ่มการไหลของอากาศร้อนที่ไหลเวียนอย่างมาก การเพิ่มอุณหภูมิที่รวดเร็ว (ประมาณ 20 นาที) ประสิทธิภาพการชดเชยความร้อนสูงมีความสามารถในการผสมและบํารุงความแข็งในอุณหภูมิสูง;
10. ทุกโซนอุณหภูมิของชั้นบนและชั้นล่างมีเซ็นเซอร์ตรวจจับอุณหภูมิที่อิสระ ติดตามและชําระค่าสมดุลของโซนอุณหภูมิแต่ละโซนในเวลาจริง
11ระบบปฏิบัติการมีการจัดการรหัสผ่านเพื่อป้องกันบุคลากรที่ไม่ได้รับอนุญาตจากการเปลี่ยนแปลงพารามิเตอร์กระบวนการการจัดการบันทึกการดําเนินงานสามารถติดตามกระบวนการการปรับปรุงของพาราเมตรกระบวนการ, สะดวกในการปรับปรุงการบริหาร สามารถเก็บค่าอุณหภูมิและความเร็วที่มีอยู่ของผู้ใช้และเส้นโค้งอุณหภูมิของพวกเขา และพิมพ์ข้อมูลและเส้นโค้งทั้งหมด
12ช่องควบคุมที่บูรณาการ สวิทช์คอมพิวเตอร์ เส้นโค้งการทดสอบ เส้นโค้งการพิมพ์ และข้อมูลการส่งส่ง สามารถใช้งานได้ง่าย ด้วยการออกแบบที่เข้าใจผู้ใช้อุปกรณ์ที่มีระบบการทดสอบออนไลน์เส้นโค้งอุณหภูมิ 3 ช่อง, สามารถตรวจสอบเส้นโค้งอุณหภูมิจริงของวัตถุผสมในเวลาใด ๆ (ไม่ต้องมีเครื่องทดสอบเส้นโค้งอุณหภูมิแยก)
13โครงสร้างการหมุนเวียนอากาศแรงกดพิเศษและการออกแบบสายทําความร้อนทรงพิเศษ ไม่เกิดเสียงเสียง ไม่เกิดการสั่นสะเทือน มีอัตราแลกเปลี่ยนความร้อนสูงมากและความแตกต่างของอุณหภูมิเล็กมาก △ t ระหว่างด้านล่างขององค์ประกอบและแผ่น PCB, ซึ่งตรงกับความต้องการที่เข้มงวดของกระบวนการที่ไม่มีหมู โดยเฉพาะสําหรับผลิตภัณฑ์ที่ไม่มีหมูที่มีความยากลําบากในการผสม

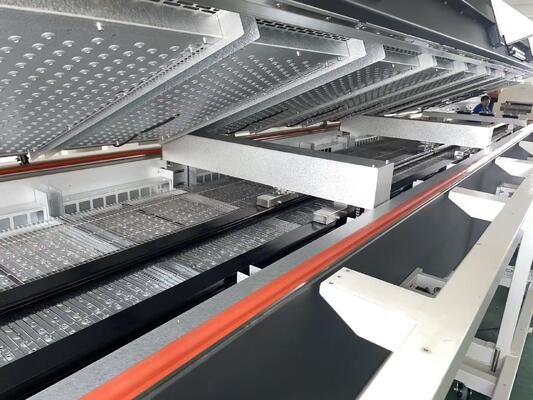

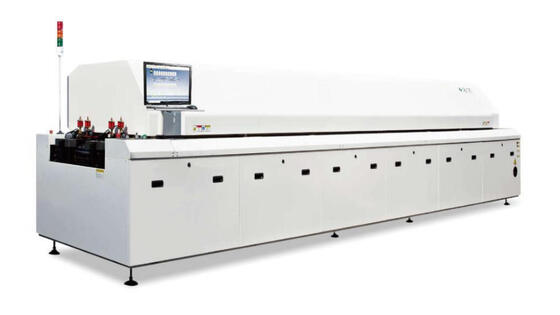

ภาพจริงสําหรับ 8800:
แนะนําสายการผลิต SMT ใหญ่:
1. เครื่องบรรทุก PCB
2. เครื่องพิมพ์พิมพ์ผสมผสมผสม G5 อัตโนมัติเต็ม
3เครื่องขน PCB
4เครื่องเก็บและวาง TS10 (10 หัว)
5เครื่องเก็บและวาง TM08 (8 หัว)
6เครื่องขน PCB
7. 8 โซนความอากาศ เปลือกลมกลับ 8800
8. เครื่องลด PCB
การรับประกัน
อุปกรณ์ครบถ้วนมีระยะเวลาการรับประกัน 1 ปีตั้งแต่เวลาซื้อและการบริการตลอดชีวิต
เรามักจะให้อะไหล่ของเครื่องจักร โรงงานที่น่าเชื่อถือ การจัดส่งตรง
เราให้บริการ Q / A ออนไลน์และการแก้ไขปัญหาสนับสนุนและบริการให้คําปรึกษาทางเทคนิค
ให้บริการหลังการขาย 1 ต่อ 1เครื่องจักรทุกเครื่อง ถูกทดสอบ 100% ก่อนที่จะส่งออก
