รายละเอียดสินค้า:
|
| กำลังดำเนินการ: | 6kW | พลังสตาร์ทอัพ: | 32KW |
|---|---|---|---|
| จํานวนโซนทําความร้อน: | บน8/ล่าง8 | พื้นที่ทำความร้อน: | 2830 * 350 มม. (ตัวเลือก: 400 มม.) |
| พร้อมรางอัตโนมัติ: | ใช่ | เวลาอุ่นเครื่อง: | ประมาณ 20 นาที |
| พร้อมควบคุมด้วยพีซี: | ใช่ คอมพิวเตอร์อุตสาหกรรมของ Siemens | คูลลิ่งโซน: | 2 |
| ขนาด: | 4200*750*1430มม | น้ําหนักสะสม: | 1000กก |
| เน้น: | การควบคุม PC เตาอบฟื้นฟูไร้หมู,PC8835 เปลือกระบายไฟฟื้นไร้หมู,PC8835 รถไฟฟ้าอัตโนมัติ รถไฟฟ้าอัตโนมัติ |
||
PC8835 เตาอบรีโฟลว์รางอัตโนมัติเต็มรูปแบบ + การควบคุม PC 8 โซนอุณหภูมิ (ขึ้น 8+ลง 8)
เตาอบรีโฟลว์ SMT แบบไร้สารตะกั่วประหยัด PC8835 / เครื่องบัดกรี PC8840
2830*350 มม., ตะแกรงความกว้าง 350 มม.,8 โซน 6KW เครื่องเชื่อมบัดกรี
ดาวน์โหลดแคตตาล็อก PC8835:
เตาอบรีโฟลว์ PC8835 - Instruction.pdf
พารามิเตอร์ทางเทคนิคสำหรับ PC8835
| รุ่น |
PC8835 หรือ PC8840 (การควบคุม PC, ขึ้น 8+ลง 8, กว้าง 350 มม. (หรือ 400 มม.) |
| พารามิเตอร์ส่วนทำความร้อน | |
| โซนทำความร้อน | ขึ้น 8 + ลง 8 |
| ความยาวการทำความร้อน | 2830 มม. |
| โซนทำความเย็น | 2 |
| พารามิเตอร์สายพานลำเลียง | |
| ความกว้างสูงสุดของ PCB | ความกว้างตะแกรง 350 มม. (หรือ 400 มม.), รางปรับได้ 250 มม. |
| ทิศทางสายพานลำเลียง | L→R (R→L.option) |
| ความสูงของสายพานลำเลียง | ตะแกรง 880±20 มม. |
| ระบบขนส่ง | สายพานลำเลียง + รางลำเลียง |
| ความเร็วสายพานลำเลียง | 0-2000 มม./นาที |
| พารามิเตอร์การควบคุม | |
| แหล่งจ่ายไฟ | 5 สาย 380V 50/60Hz |
| กำลังไฟเริ่มต้น | 24KW |
| กำลังไฟในการใช้งาน | ประมาณ 5-6KW |
| รูปแบบการควบคุม | PC อุตสาหกรรม + จอภาพ |
| เวลาอุ่นเครื่อง | ประมาณ 20 นาที |
| ช่วงการควบคุมอุณหภูมิ | อุณหภูมิห้อง-350℃ |
| การควบคุมอุณหภูมิ | PC อุตสาหกรรม + โมดูลอุณหภูมิควบคุม, ไดรเวอร์ SSR |
| ความแม่นยำในการควบคุมอุณหภูมิ | ± 1℃ |
| ข้อผิดพลาดในการกระจายอุณหภูมิ | ± 2℃ |
| สัญญาณเตือนปัญหา | อุณหภูมิผิดปกติ (อุณหภูมิสูงหรือต่ำผิดปกติหลังจากอุณหภูมิคงที่) |
| สัญญาณเตือนบอร์ดหล่น | ตัวเลือก |
| ขนาดและน้ำหนักเครื่อง | |
| น้ำหนักสุทธิ | ประมาณ 1000 กก. |
| ขนาด (มม.) ย x ก x ส | ย3600×ก700×ส1430 |
คำอธิบายสำหรับ PC8835 /PC8840:
1. เทคโนโลยีลวดทำความร้อนที่ได้รับการจดสิทธิบัตรพร้อมโครงสร้างอากาศหมุนเวียนอิสระ วิธีการทำความร้อนด้านบนและด้านล่าง ประสิทธิภาพเชิงความร้อนสูง และอุณหภูมิสูงขึ้นอย่างรวดเร็ว โดยเข้าถึงอุณหภูมิการทำงานที่ตั้งไว้จากอุณหภูมิห้องในเวลาประมาณ 20 นาที โดยมีความแตกต่างของอุณหภูมิน้อยกว่า 30°C ระหว่างอุณหภูมิที่ตั้งไว้และอุณหภูมิจริงในพื้นที่เชื่อม
2. ติดตั้งมอเตอร์อุณหภูมิสูงเฉพาะจาก Taiwan San Yue โดยตรงเพื่อขับเคลื่อนการทำความร้อนด้วยลมร้อน ทำให้มั่นใจได้ถึงการกระจายลมร้อนที่สมดุล เสียงรบกวนต่ำ และการสั่นสะเทือนน้อยที่สุด ทำให้ส่วนประกอบ 0201 ยังคงอยู่ในตำแหน่งเดิมระหว่างการขนส่ง
3. การออกแบบท่อลมที่ไม่เหมือนใครพร้อมการหมุนเวียนอากาศแบบเปลือกหอยนำเข้าและอุปกรณ์กระจายอากาศสามชั้น ให้การหมุนเวียนอากาศที่สม่ำเสมอ ความจุความร้อนสูง และการทำความร้อนแยกสำหรับโซนอุ่น โซนควบคุมอุณหภูมิ และโซนเชื่อมด้วยการหมุนเวียนและการควบคุมอุณหภูมิอิสระ แต่ละโซนอุณหภูมิควบคุมด้วยความแม่นยำ ±1°C และห้องเตาอบเปิดด้วยฝาครอบด้านบนแบบนิวเมติก
4. การกำหนดค่ามาตรฐานประกอบด้วยโซนทำความเย็นแบบบังคับสองโซน โดยมีอุณหภูมิอากาศเย็นต่ำถึง 5°C และอัตราการทำความเย็นในโซนทำความเย็นแรกสามารถเข้าถึง -5°C/S ได้ ตอบสนองความต้องการของกระบวนการไร้สารตะกั่วต่างๆ ได้อย่างมีประสิทธิภาพ
5. เหมาะสำหรับการปรับเส้นโค้งอุณหภูมิของรุ่นต่างๆ ด้วยการกำหนดค่าโซนเชื่อมแบบคู่หรือสามโซน การทดสอบ PROFILE แปดบรรทัดโดยมีขั้นต่ำ 8°C และการทดสอบเส้นโค้งอย่างต่อเนื่องที่ปรับให้เหมาะกับกระบวนการบัดกรีแบบไร้สารตะกั่วในญี่ปุ่นหรือยุโรปและอเมริกา
6. การออกแบบล่าสุดของรางนำทางขนส่งเฉพาะ ทำจากโลหะผสมอลูมิเนียมทนต่ออุณหภูมิสูงและทนต่อการสึกหรอ ทำให้มั่นใจได้ถึงความแข็งแกร่งสูงและไม่เสียรูป
7. ระบบขนส่งใช้การควบคุมความเร็วแบบแปรผัน ขับเคลื่อนด้วยมอเตอร์ Dongchuan ของญี่ปุ่นที่นำเข้า พร้อมโซ่สแตนเลสคุณภาพสูงและสายพานตาข่ายสแตนเลสวัสดุ SUS316 สำหรับการขนส่งแบบซิงโครไนซ์ ซึ่งช่วยให้มั่นใจได้ถึงการขนส่งที่มั่นคง นอกจากนี้ยังติดตั้งฟังก์ชันแหล่งจ่ายไฟสำรอง (UPS) ซึ่งช่วยป้องกันความเสียหายต่อ PCB ภายในเตาอบเนื่องจากการดับไฟกะทันหัน
8. ควบคุมโดยคอมพิวเตอร์อุตสาหกรรม พร้อมจอภาพ LCD และระบบปฏิบัติการ Windows 10 ซึ่งมีการทดสอบเส้นโค้งที่ยืดหยุ่นและความสามารถในการวิเคราะห์เส้นโค้งแบบไดนามิกที่มีประสิทธิภาพ รวมถึงความสามารถในการพิมพ์และบันทึกข้อมูลทั้งหมด ซึ่งตรงตามข้อกำหนดของกระบวนการไร้สารตะกั่ว
ส่วนประกอบไฟฟ้าทั้งหมดทำจากชิ้นส่วนนำเข้า และสายสัญญาณทั้งหมดได้รับการป้องกันเพื่อให้มั่นใจถึงการทำงานที่เสถียรและเชื่อถือได้ของ SMT24 เป็นเวลา 24 ชั่วโมงต่อวัน โดยมีการรับประกันหนึ่งปีสำหรับเครื่องทั้งหมดและการบำรุงรักษาตลอดอายุการใช้งาน

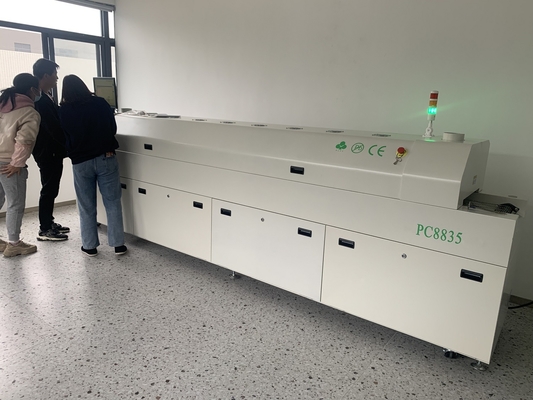

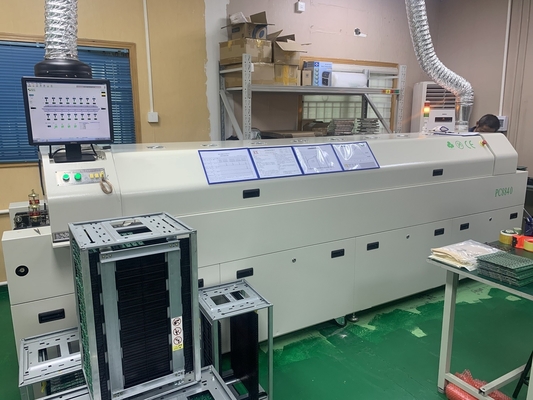

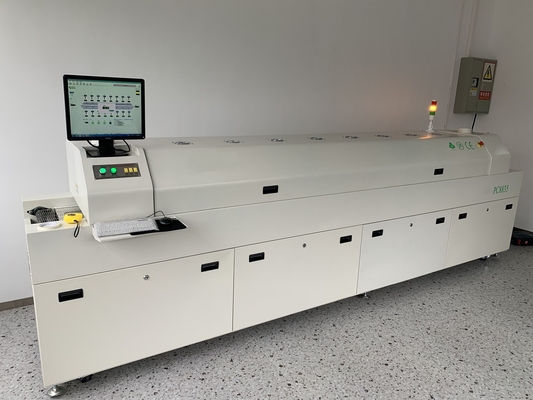

ภาพจริงสำหรับ PC8835:
การรับประกัน:
เครื่องทั้งหมดมีการรับประกัน 1 ปีนับจากวันที่ซื้อและบริการตลอดอายุการใช้งาน
เราให้บริการอะไหล่ของเครื่องจักรเสมอ การจัดหาโดยตรงจากโรงงานที่เชื่อถือได้
เราให้บริการ Q/A ออนไลน์และการสนับสนุนการแก้ไขปัญหาและบริการให้คำปรึกษาด้านเทคนิค
ให้บริการหลังการขายแบบตัวต่อตัวเครื่องแต่ละเครื่องผ่านการทดสอบอย่างดี 100% ก่อนจัดส่ง
