รายละเอียดสินค้า:
|
| เครื่องพิมพ์วางประสาน: | ขนาดโต๊ะทํางาน 3250 (320*500mm) | เลือกสถานที่ mahcine: | Charmhigh CHM-751 (6 หัว, 50 ช่องป้อน) |
|---|---|---|---|

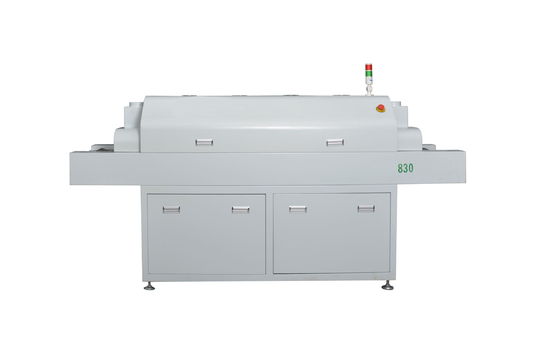

| เตาอบรีโฟลว์: | 830 (8 โซน, ขึ้น4+ลง4), 380v | สาย SMT: | สาย SMT ขนาดกลาง |
| เน้น: | สาย SMT ด้วยเครื่องพิมพ์ 3250,สาย SMT กับเตาอบ 830,สาย SMT กับเครื่อง Pick Place |
||

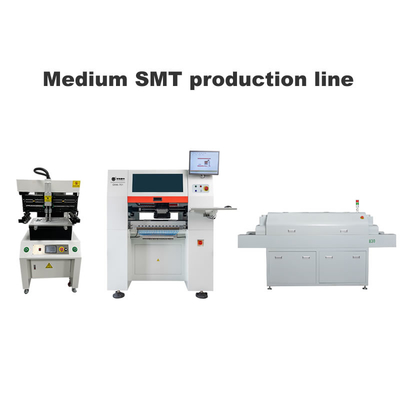

สายการประกอบ SMT PCB ขนาดกลาง: เครื่องพิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์สําหรับการผลิตชุด, การแก้ไข SMT ประหยัด
วิดีโอการทํางานสาย CHM-751 SMT
https://www.youtube.com/watch?v=86Q1jI8Ey9E
CHM-751 สาย SMT ในโรงงานจีน
https://www.youtube.com/watch?v=hX4GejsQvA4
ช่อง YouTube ของเรา:
https://www.youtube.com/@KimiLiuCharmhigh/videos
สายประกอบ SMT นี้เหมาะสําหรับ:
สถาบันวิจัยวิทยาศาสตร์ อุตสาหกรรมทหาร ห้องปฏิบัติการมหาวิทยาลัย ธุรกิจ บริษัทเริ่มต้นการสื่อสารทางมือถืออุตสาหกรรมอุปกรณ์บ้าน อุปกรณ์การแพทย์ เป็นต้น
| CHM-751 รายละเอียด | |
| ขนาด | 1280mm ((L) × 1190mm ((W) × 1470mm ((H) |
| น้ําหนัก | 540 กก. |
| พลังงาน | AC220V (50Hz, เฟสเดียว), 2.8kW |
| การจัดส่งอากาศ | 0.5MPa ~0.7MPa |
| การผลิตความว่าง | ปั๊มสูบสูบใน |
| จํานวนหัวปรับ | 6 หัว |
| ความเร็วการติดตั้ง | 18400CPH (ดีที่สุด) IPC9850: 13400CPH |
| ความ แม่น ที่ เพิ่ม ขึ้น | (XY) ± 0.05mm CPK≥1.0 |
| ความสูงของส่วนประกอบ | 12 มม. |
| ประเภทส่วนประกอบ | 0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA เป็นต้น (ตัวต่อต้าน/ตัวประกอบ/ไดโอเดส/ไทโอเดส/LED/IC ฯลฯ) |
| ความหนาของ PCB | 0.6mm ~ 3.5mm |
| ขนาด PCB | 400mm ((L) × 350mm ((W) |
| ขนส่ง PCB | การขนส่งอัตโนมัติ 3 ช่องทาง, การสนับสนุน PCB |
| เปลี่ยนกระบอก | การเปลี่ยนจุลยนต์อัตโนมัติ (ห้องสมุดจุลยนต์ 19 หลุม) |
| ระบบควบคุม | คอมพิวเตอร์อุตสาหกรรมที่ติดตั้ง (Windows 7) พร้อมจอ คีย์บอร์ด และหนู |
| ระบบขับเคลื่อน | แกน X&Y ขับเคลื่อนโดยเครื่องยนต์เซอร์โว (แกน Y โดยเครื่องยนต์คู่) การใช้ความยืดหยุ่นในการเร่งและความช้าของเส้นโค้ง S |
| ระบบส่ง | สกรูลูกบอลพื้นดิน + คู่นําเส้น (แกน Y กับสกรูคู่) |
| ระบบอาหาร | 50 ยามาฮ่า 8 มิลลิเมตรสแตนดาร์ท ปนูเมติก / ไฟฟีเดอร์ไฟฟ้า (ก็เหมาะสําหรับ IC tray และ stick feeder) |
| ระบบการมองเห็น | กล้องถ่ายภาพฉับพลัน×6 (ขนาดส่วนประกอบที่ใช้ได้: 16mm×16mm) กล้อง IC × 1 (ขนาดส่วนประกอบที่ใช้ได้: 36mm × 36mm) กล้องเครื่องหมาย × 2 |

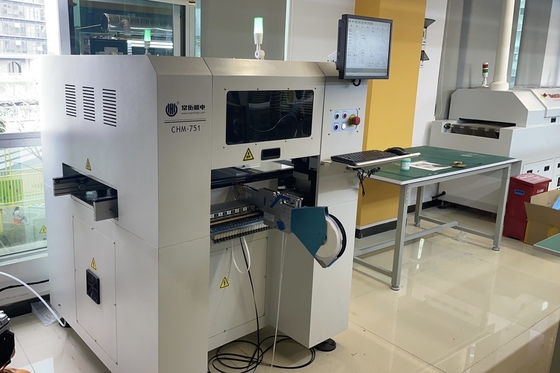

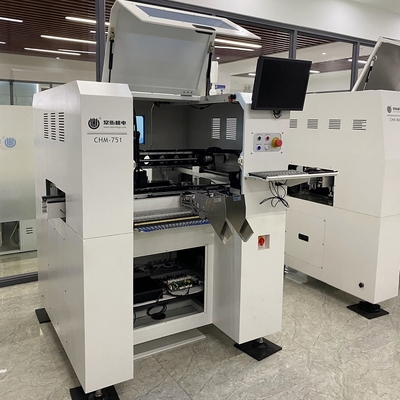

รูปจริง
โรงงาน SMT:
การบรรจุและการจัดส่ง:
ตัวอย่าง:
โครงการแสดงภาพสูงสุด:
บริการและการรับประกัน:
อุปกรณ์ครบถ้วนมีระยะเวลาการรับประกัน 1 ปีจากเวลาซื้อและการบริการตลอดชีวิต
เรามักจะให้อะไหล่เครื่องจักร โดยตรงจากโรงงาน พร้อมรับประกัน
เราให้บริการ Q / A ออนไลน์และการแก้ไขปัญหาสนับสนุนและบริการให้คําปรึกษาทางเทคนิค
เราให้บริการหลังการขาย 1 ต่อ 1เครื่องจักรทุกเครื่อง ถูกทดสอบ 100% ก่อนที่จะส่งออก
