รายละเอียดสินค้า:
|
| วิธีการควบคุม: | หน้าจอสัมผัส + PLC | ความกว้างของ PCB: | 50-250 มม. (กว้าง) |
|---|---|---|---|
| คลื่นหมายเลข: | 2 ชิ้น; ความยาว 800มม | น้ําหนักสะสม: | 550KG |
| ขนาด: | 2600*1200*1700มม | ความเร็วสายพาน: | 0-1800 มม./นาที |
| เน้น: | อุปกรณ์ผสมผสานคลื่น PCB,เครื่องเชื่อมคลื่นอัตโนมัติสําหรับ PCB,เครื่องเชื่อมคลื่น PCB ที่ไม่มีหมู |
||

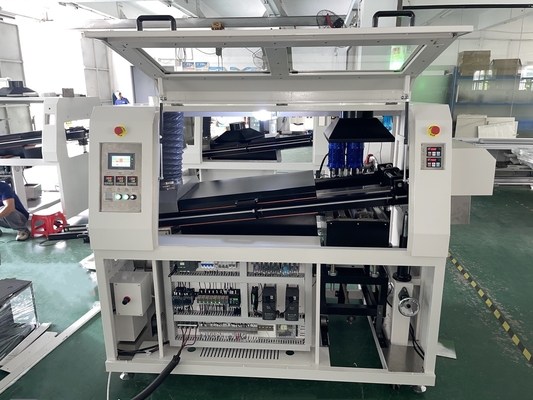

ชาร์มไฮ 250DS เครื่องเชื่อมคลื่นอัตโนมัติไร้สารนํา เครื่องเชื่อมคลื่นขนาดเล็กสําหรับ DIP สายการผลิต สายการประกอบ PCB
คําอธิบายสินค้า:
1) เหมาะสําหรับ SMD และ THT ส่วนผสมผสม, การออกแบบเรียบง่าย, สวยงาม, สะดวกสําหรับการบํารุงรักษาและการดูแล.
2) โซนการทําความร้อนก่อนและระบบกรองทั้งสองใช้การออกแบบแบบโมดูลดออกโดยตรงเพื่อการบํารุงรักษาและรักษาง่าย
3) โซนการทําความร้อนก่อนสองระยะที่มีเส้นโค้งการทําความร้อนก่อนที่มั่นคงรับประกันการทําความร้อนของ PCB อย่างเท่าเทียมกันโดยไม่ต้องปรับปรุง
4) อุปกรณ์พร้อมกับระบบสเปรย์ที่ติดตามอัตโนมัติที่ฉลาด พื้นที่สเปรย์ปรับตัวเองตามความกว้างของ PCB
5) ใช้เครื่องควบคุมโลจิกที่สามารถเขียนโปรแกรมได้ (PLC) พร้อมโปรแกรมติดตามความเร็วภายใน ปรับเวลาฉีดตามการขนส่ง PCB
ความเร็ว
6) มีอุปกรณ์ทําความสะอาดอัตโนมัติสําหรับจุ้นระบายน้ํา, ยกเลิกความจําเป็นในการทําความสะอาดหลังจากการใช้งานระยะยาว
รวมถึงฟังก์ชันการปรับระบายสีเพื่อความสะดวกสบายมากขึ้น
7) ห้องเตาอบถูกออกแบบด้วยโครงสร้างสไพร่พิเศษของ SINOEVER และระบบการผสมคลื่นถูกออกแบบเพื่อรวบรวมฝุ่นผสม, ป้องกันการเกิดของผงดําลอยนี้ลดการปรับปรุงความร้อนมากและประหยัดไฟฟ้าในขณะที่ลดการออกซิเดน.
8) สายทางนําถูกออกแบบเป็นเอกลักษณ์โดย SINOEVER, รับประกันการผสมและการส่งของ PCB อย่างสมบูรณ์แบบและเรียบร้อย
9) ใช้เทคโนโลยีการขับเคลื่อนความถี่แปร เพื่อควบคุมความสูงของจุดสูงของคลื่นอย่างแม่นยํา
10) อุปกรณ์ทําความร้อนถูกออกแบบเป็นเอกลักษณ์โดย SINOEVER ด้วยการเก็บพลังงาน หลอดทําความร้อนอินฟราเรดนิเคิล-โครมิียมให้ความร้อนอย่างเท่าเทียมกันและมีอายุการใช้งานยาวนาน
11) มีฟังก์ชันอากาศร้อนเกิน, เตือนเสียงและภาพ และการเบรกฉุกเฉิน
12) ระบบขนส่งใช้ระบบควบคุมความเร็วแบบอิเล็กทรอนิกส์หรือแปลงความถี่แบบแปรปรวน พร้อมการควบคุมวงจรปิดเพื่อความเร็วคง
13) อุปกรณ์พร้อมกับแผ่นกรองก๊าซออกสเปรย์เพื่อการทําความสะอาดง่าย ลดภาวะมลพิษ
14) รางไทเทเนียมสลักความแม่นยํา รางไทเทเนียมสําหรับการขนส่ง PCBs; เรียบเรียบ, น่าเชื่อถือ, และไม่เคยติดต่อ solder.

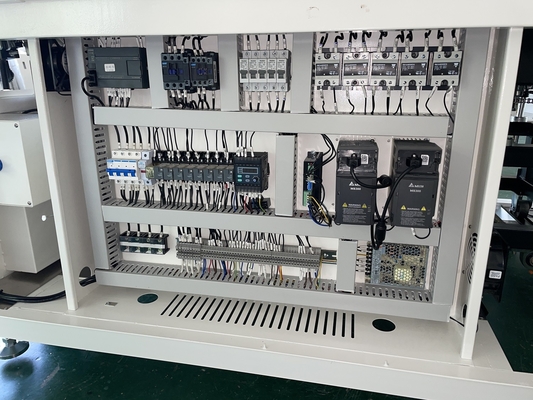

15) ระบบควบคุมทั้งหมดใช้เครื่องควบคุมปัญหาการเขียนโปรแกรม (PLC) และจอสัมผัสการควบคุมจอแสดงแสดงให้การทํางานง่ายขึ้น สะดวกต่อรองมนุษย์กับเครื่องและให้ความน่าเชื่อถือสูง.

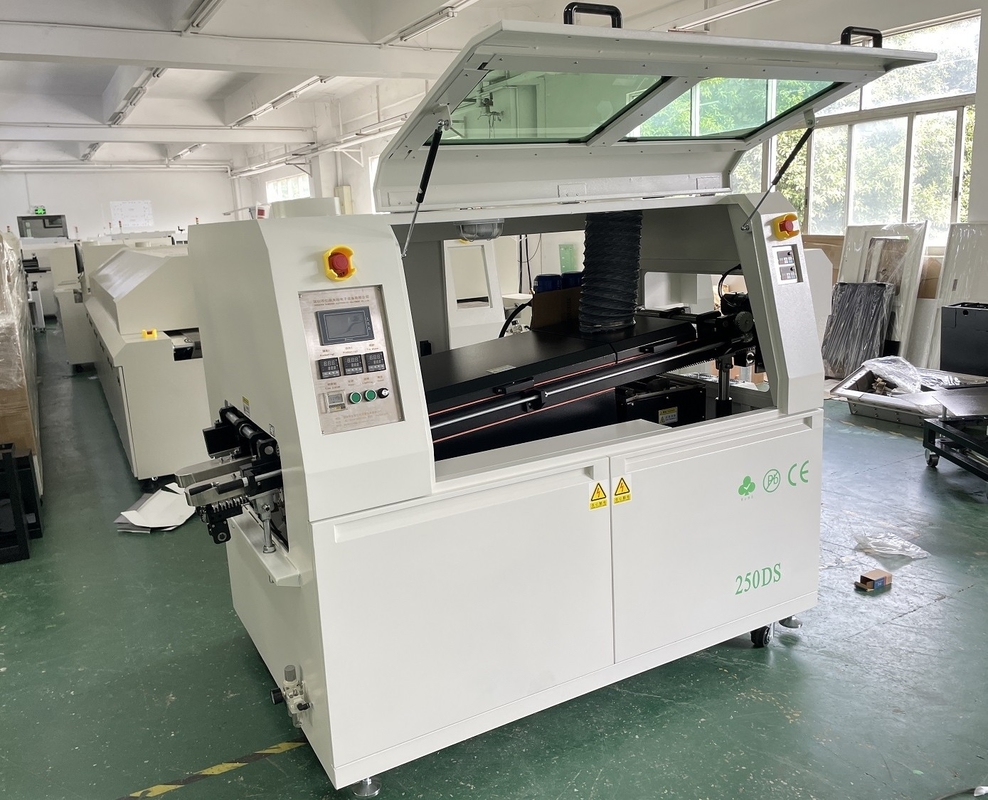

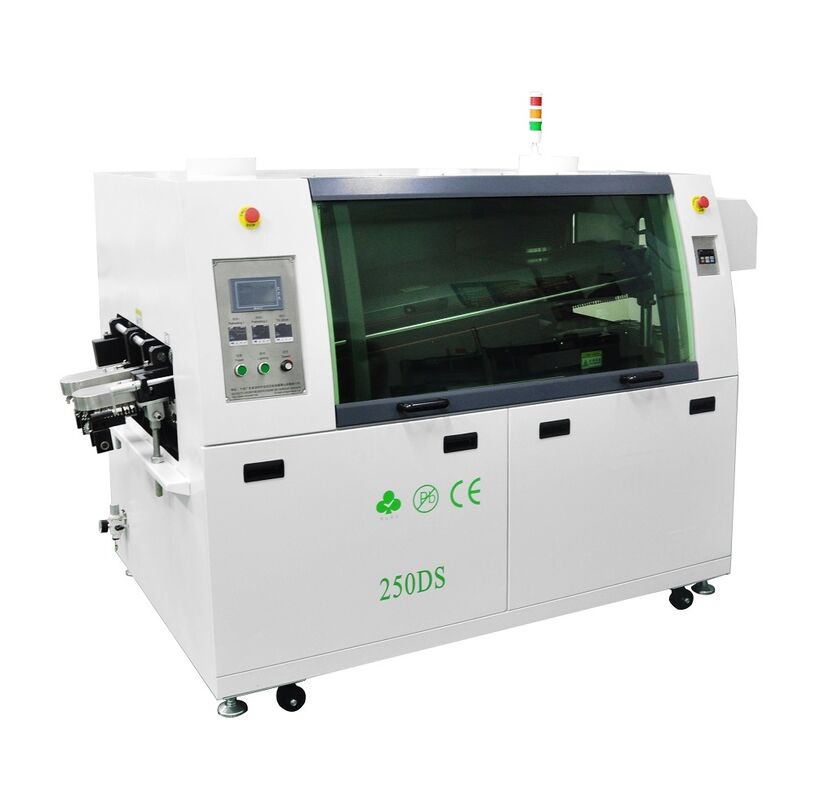

รายละเอียด 250DS
| PC ความกว้าง Borad | สูงสุด 250 มม |
| ความสูงของเครื่องขนส่ง PCB | 750 ± 20 มม. |
| ความเร็วของ PCB conveyor | 0-1.8m/นาที |
| ความยาวในการทําความร้อนก่อน | 800 มม. |
| จํานวนโซนทําความร้อนก่อน | 2 |
| อุณหภูมิการทําความร้อนก่อน | อุณหภูมิห้อง ~ 350 °C |
| ประเภทเครื่องผสมที่เหมาะสม | ผสมผสมผสมผสมผสมผสมผสมผสม |
| ความจุในการทําความร้อนก่อน | 5KW |
| เครื่องเชื่อมคลื่น | 8KW |
| ค่าสูงสุดของคลื่น Solder | ขนาดสูงสุด 10 mm (ความลึกของการกระแทกคลื่น Solder ถึง 30 mm) |
| ปริมาตรการผสม | 180 กิโลกรัม |
| อุณหภูมิการผสม | อุณหภูมิห้อง ~ 320 °C |
| มุมขนส่ง | 3-7 องศา |
| การควบคุมอุณหภูมิ | PLC+PID |
| ถังเก็บไหล | ขนาดสูงสุด 5.2L |
| ความต้องการพลังงาน | 3P 5สาย 380V/220V ตัวเลือก |
| พลังงานในการทําความร้อน | 12KW |
| พลังงานสําหรับการทํางาน | MAX 5KW |
| การอํานวยอากาศ | 4-7kg/cm212.5L/min |
| น้ําหนัก | ขนาดสูงสุด 600kg |

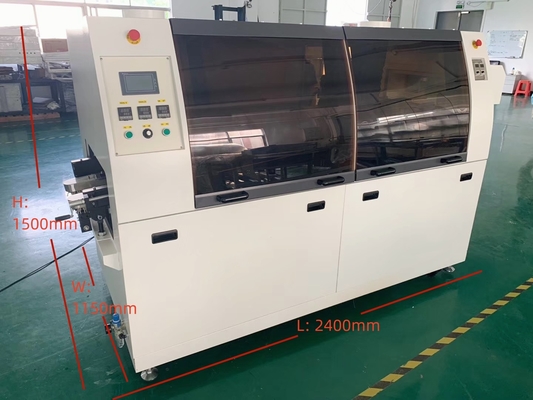

| ขนาด | L2400*W1150*H1500 |
