รายละเอียดสินค้า:
|
| อ่อนโยน: | ออฟไลน์ | ขนาด: | 868*1033*1340 มม. |
|---|---|---|---|
| น้ําหนักสะสม: | 310กก | พลังงานไฟฟ้า: | 220V, 50/60Hz |
| การใช้พลังงาน: | 600W | ขนาด PCB: | 25*25 มม. - 480*330 มม. |
| ความหนาของ PCB: | 0.5-5.0มม | PCB Wrap Tolerance: | ±2มม |
| ความสูงของส่วนประกอบ: | top≤28mm; ล่าง | องค์ประกอบขั้นต่ำ: | 0201 |

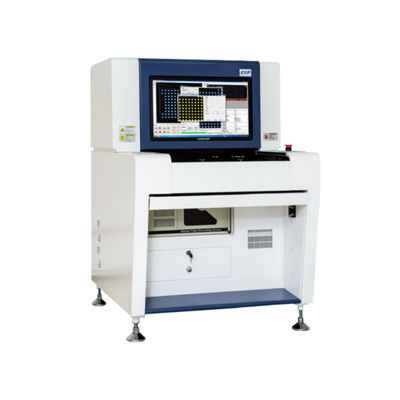

เครื่องตรวจสอบออฟไลน์ AOI (ระดับสูง) SMT เครื่องตรวจสอบออโต้ออฟไลน์
AOI ที่มีความสามารถหลายประการ ขนาด PCB 25*25mm - 480*330mm สนับสนุน 0201 กล้องสี 500 เมกะพิกเซล
คําอธิบาย:
Z5P Off-line Automated Optical Inspection Machine มีโปรแกรมหลายแบบ การทดสอบหลายแบบ และเปลี่ยนอัตโนมัติระหว่างโปรแกรมทดสอบด้านหน้าและด้านหลัง ระบบการจําหน่ายบาร์โค้ดกล้องฉลาดการรวมการวางโปรแกรมทางไกลและการควบคุมความสูง.
ลักษณะของ Z5P:
1สามารถใช้ได้อย่างมีประสิทธิภาพในหลังการพิมพ์, ก่อนการไหลกลับ, หลังจากการไหลกลับ, การผสมคลื่น, และการทดสอบที่ไม่มาตรฐานอื่น ๆ ที่เกี่ยวข้อง
2. การควบคุมโปรแกรมที่ฉลาด สามารถเรียกโปรแกรมโดยอัตโนมัติโดยกล้อง
3สามารถสื่อสารกับอุปกรณ์สถานีอื่น ๆ ผ่านโมดูลการสื่อสารและการ docking seamless กับ MES
4อัลกอริทึมการทดสอบซอฟต์แวร์สามารถนํามาผสมผสานกันได้อย่างยืดหยุ่นและอิสระ เพื่อปรับปรุงความแม่นยําของการควบคุม
5. รองรับโหมดเซอร์เวอร์ข้อมูลขนาดใหญ่ สามารถควบคุมกลางกลางโดยโปรแกรม SPc, ผู้ประกอบการหนึ่งควบคุมอุปกรณ์หลาย
6.ฟังก์ชันเตือนข้อมูลที่ฉลาด ตามความต้องการของการบริหารการผลิตของผู้ใช้ในการควบคุมข้อมูลเพื่อให้การควบคุมคุณภาพของผลิตภัณฑ์.
ข้อดีของ Z5P:
1อัลกอริทึมและเทคโนโลยีหลายอย่างถูกรวมและนําไปใช้ด้วยกัน
2การตรวจสอบพร้อมกันสําหรับหลายแผ่นและการสลับการตรวจสอบ 2 ด้านของแผ่น (องค์ประกอบด้านบนและด้านล่าง) เพิ่มประสิทธิภาพการตรวจสอบ
3.บาร์โค้ดกล้องฉลาด ระบบระบุ. ((สามารถระบุบาร์โค้ด 1D&2D)
4ระบบติดตามเครื่องมือหลายเครื่อง สามารถรู้ดีถึงสภาพการผลิตทั้งหมด
5การเขียนโปรแกรมและแก้ไขข้อผิดพลาดจากระยะไกล ทําให้โปรแกรมง่ายและสะดวกสบาย
| ประเภท | รายการ | รายละเอียด | |
|
การยอมรับ ระบบ |
การตรวจสอบ | การใช้อัลการิทึมหลายอย่างแบบสังเคราะห์ เช่น WDM เทคโนโลยีความแตกต่างภาพสี การวิเคราะห์เวกเตอร์สี ความคล้ายคลึง เทคโนโลยีการจัดการค่า OCR การวิเคราะห์ลักษณะ, การตรวจสอบลูกบอล Solder และเทคโนโลยีวิเคราะห์ Wave DlP และอื่นๆ |
|
| กล้อง | กล้อง 5MP สี: 20um (15um,10um สําหรับตัวเลือก) | ||
| บ้านไฟ | 3 แหวน RGB LED หลอดไฟ, ด้วย coaxial optical พิเศษสําหรับตัวเลือก | ||
| ความเร็วในการประมวลภาพ | 0201 ชิป | ≤ 10ms | |
| เวลาต่อภาพ | ≤ 170ms | ||
| รายการการตรวจสอบ | ความบกพร่องของ Paste Printig | ไม่ตรงกัน, เคลื่อนไหว, ไม่เพียงพอ, ติดเปิด, คราบ | |
| ปรับความผิดพลาด | หายไป, ไม่ตรงกัน, สับสน, หินฝังศพ, ป้ายโฆษณา, เปลี่ยนแปลง, จุดขั้วกลับ, ผิดปกติ, บาดเจ็บ | ||
| ความบกพร่องของ solder | การไหลเวียน, ไม่เพียงพอ, สายผสมสั้น, คราบ, สายผสมเท็จ | ||
| การเชื่อมคลื่นตรวจสอบ | การไหลผ่าน, ไม่เพียงพอ, สั้น, เซลด์เกิน, เซลด์ว่าง | ||
| มาตรการป้องกันสแตตติก | ติดต่อไฟฟ้ากันสแตตติก วงบัวกันสแตตติก | ||
|
อุปกรณ์ ระบบ |
ขนาด PCB | 25x25mm~480x330mm สามารถทําขนาดใหญ่ขึ้นตามความต้องการของนักวิทยาศาสตร์ | |
| ความหนาของ PCB | ± 2 มม. | ||
| ความอดทนต่อ PCB Warp | 0.5 มิลลิเมตร - 5.0 มิลลิเมตร | ||
| ความสะอาดของส่วนประกอบ | TOP<28/ตัวเลือก:55mm; BOT<75mm | ||
| ส่วนพื้นที่ขั้นต่ํา | 20um: 0201 ชิป0.4 Pitch IC,15um:01005 ชิป, 0.3 Pitch IC | ||
| พลาตฟอร์ม X Y | คนขับรถ | ระบบ AC servo | |
| การเรียนรู้ | < 10m | ||
| ความเร็วในการเคลื่อนไหว | 700 มม/วินาที | ||
| ระบบอ่อน | ระบบการทํางาน | Microsoft Windows 10 | |
| การควบคุมและการรับรู้ | ลักษณะ | การเรียกโปรแกรมโดยอัตโนมัติ และระบุด้านบนหรือด้านล่างของ PCB ไม่สนับสนุนการเขียนโปรแกรม PCBหน้าที่เตือนข้อมูลที่ฉลาด รองรับรุ่นฐานข้อมูลกลาง | |
| การปฏิบัติงาน | การเขียนโปรแกรมแบบกราฟฟิก, ใช้งานง่าย, อัลการิทึมหลายตัวสามารถรวมกันได้อย่างอิสระ, รองรับการรั้มโปรแกรมออฟไลน์ 8debugging:ผลิตรายงาน SPC โดยอัตโนมัติ | ||
| มาร์ค | หมายเลข | สามารถเลือก 3 สิ้น | |
| การ รู้ จัก ความ เร็ว | 0.5s/pcs | ||
| อื่นๆ | ขนาดของเครื่อง (LxWxH) | 868x1055x1365 มม. | |
| น้ําหนัก | ~310kg | ||
| พลังงาน | AC220V:10%, เฟสเดียว 50/60HZ, การใช้พลังงาน 600W | ||
| สถานที่ทํางาน | อุณหภูมิ10-40c ความชื้น 30-80% RH | ||

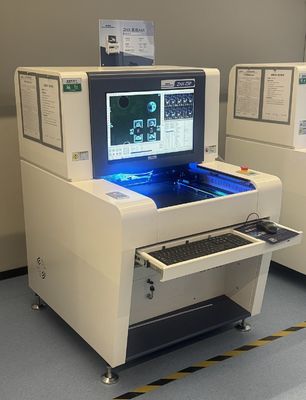

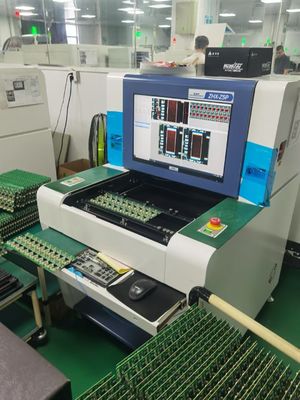

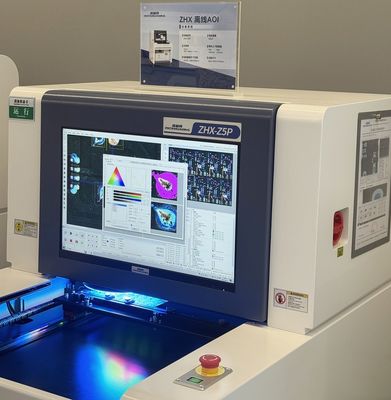

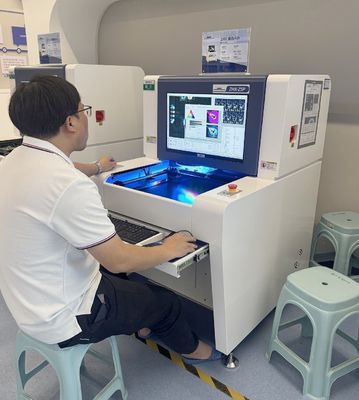

รูปจริง 100%
เทคโนโลยีการสกัดสีและวิเคราะห์สีเดิม
ผ่านการสกัดสีไมโครพิเศษของภาพถ่าย, ตามรูปแบบมาตรฐานที่ตั้งส่วนประสานความแรงโน้มถ่วงเฉพาะผิวสีไมโครพิเศษ, การวิเคราะห์และการประมวลภาพ,เพื่อการดึงเอาความจําเป็นในการตรวจสอบสาระได้อย่างแม่นยํามากขึ้นการใช้งานในภูมิภาคของหลายเครื่องหมายและหลายบอร์ดสามารถปรับตัวให้ดีขึ้นกับความต้องการการทดสอบของผลิตภัณฑ์และมีความสามารถในการใช้งานที่สูงกว่า
อัลกอริทึมการตรวจจับกระดาษหมึกที่ฉลาด
ผ่านการวิเคราะห์และการทํางานของสี, ความสว่างและลักษณะรูปทรงและสีของข้อมูลกระจกหมึกบนพื้นฐาน, ข้อมูลกระจกหมึกบนพื้นฐานสามารถตรวจพบและวิเคราะห์กลีบทองเหลืองบนส่วนประกอบแต่ละสามารถตรวจพบ, และข้อมูลกระดาษทองเหลืองบนแผ่นทั้งใบยังสามารถตรวจสอบโดยกรอบภาพรวมของพื้นฐานได้
อัลกอริทึมหลายกล่องเดียว
การใช้อัลการิทึมต่าง ๆ อย่างครบถ้วนช่วยปรับปรุงอัตราการตรวจพบผลิตภัณฑ์ได้อย่างดี และลดอัตราการตัดสินผิด และผลการทดสอบดีขึ้นกล่องการตรวจจับเดียวถูกใช้ในการทําความเข้าใจการรวมของอัลการิทึมการตรวจจับหลายและคุณภาพของผลิตภัณฑ์ถูกวิเคราะห์และตรวจพบโดยการวิเคราะห์หลักจากมุมต่าง ๆ
