รายละเอียดสินค้า:
|
| เครื่องพิมพ์ลายฉลุ: | ประเภทคู่มือเครื่องพิมพ์ความแม่นยำสูง 3040 | CHM-550: | 4 หัว 50 ตัวป้อนพร้อมหัวฉีดเปลี่ยนอัตโนมัติ |
|---|---|---|---|
| T961: | เตาอบ reflow สายพานลำเลียง 6 โซนอุณหภูมิ | สาย SMT: | ประเภทการกำหนดค่าสูง |
| เน้น: | 3040 SMT เมานท์ชิป,CHM-550 เมานต์ชิป SMT,CHM-550 สายการผลิต SMT |
||

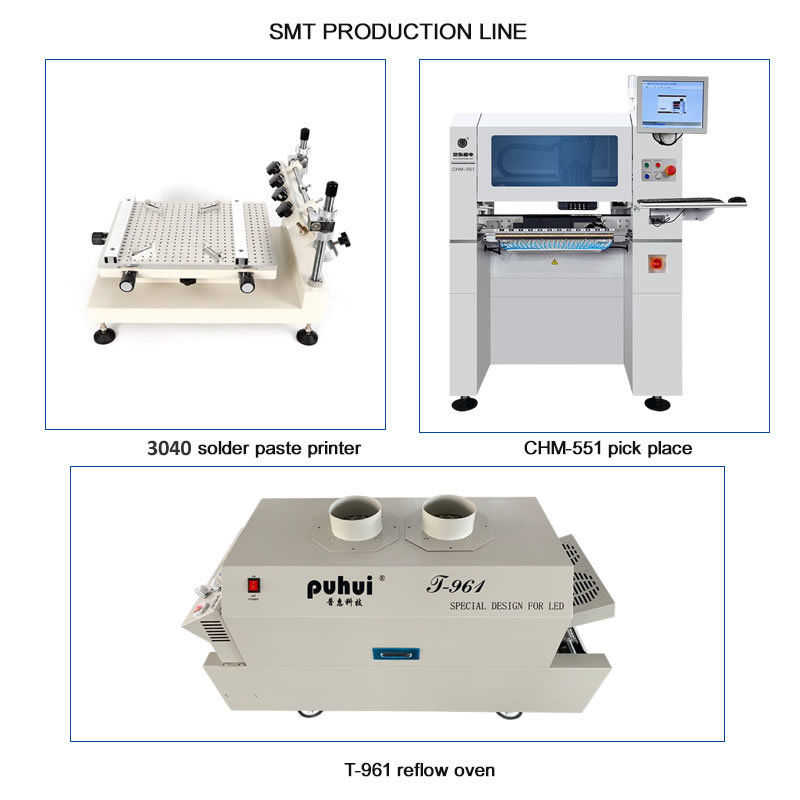

สายการผลิต SMT ขนาดเล็กความแม่นยําสูง:
3040 เครื่องพิมพ์สแตนสิล CHM-551 เครื่องพิมพ์ชิป SMT
สําหรับการผลิตชุดเล็ก การประกอบ PCB การแก้ไข SMT ประหยัด
ดีสําหรับการเริ่มต้นธุรกิจ การศึกษามหาวิทยาลัย การวิจัย
การปรับแต่งสูง, หน่วยส่วน 0201 นิยมสนับสนุน, (XY) ± 0.06mmCPK≥1.0
1. เครื่องพิมพ์เมนเซล 3040 ปริมาตรเทคนิค
| ประเภท | คู่มือ |
| กว: | 23 กิโลกรัม |
| พื้นที่พิมพ์สูงสุด: | 250*400 มม. |
| ขนาดบรรจุ: | L 66cm*W 50cm*H 28cm |
2. CHM-551เครื่องเก็บและวาง
| CHM-551 รายละเอียด | |
| ขนาด | 1050mm ((L) x1050mm ((W) x 880mm ((H) |
| น้ําหนัก | 210 กก. |
| พลังงาน | AC220V (50Hz, single phase) 1.5kw |
| การจัดส่งอากาศ | 0.5MPa ~0.7MPa |
| การผลิตระยะว่าง | ปั๊มสูบสูบ |
| จํานวนหัวปัก | 4 หัว |
| ความเร็วการติดตั้ง | 11500CPH (ดีที่สุด)IPC9850: 8850cph |
| ความ แม่น ที่ เพิ่ม ขึ้น | (XY) ± 0.06 มิลลิเมตร CPK≥1.0 |
| ความสูงของส่วนประกอบ | 12 มม. |
| ประเภทส่วนประกอบ | 0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA เป็นต้น (ตัวต่อต้าน/ตัวประกอบ/ไดโอเดส/ไทโอเดส/LED/IC ฯลฯ) |
| ความหนาของ PCB | 0.6mm ~ 3.5mm |
| ขนาด PCB | 350mm ((L) x 270mm ((W) (มาตรฐาน); 600mm ((L) x350mm ((W) (ไม่จําเป็น) |

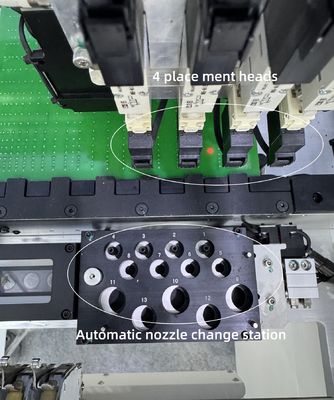

| เปลี่ยนกระบอก | การเปลี่ยนจมูกอัตโนมัติ(13-หลุมห้องสมุดจุฬา) |
| ระบบควบคุม | คอมพิวเตอร์อุตสาหกรรมที่ติดตั้ง (Windows 7) พร้อมจอ คีย์บอร์ด และหนู |
| ระบบขับเคลื่อน |
หมุน X&Y ที่ขับเคลื่อนโดยมอเตอร์เซอร์โว; การใช้ความยืดหยุ่นในการเร่งและความช้าของเส้นโค้ง S |

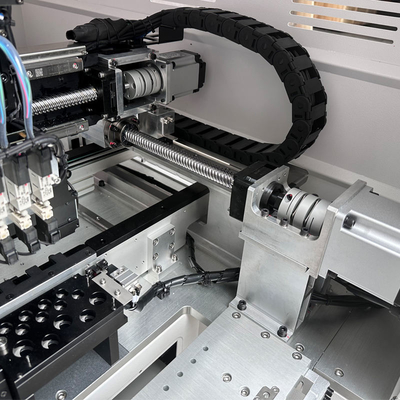

| ระบบส่ง | สกรูลูกกลม + คู่นําเส้นตรง |
| ระบบอาหาร | 50 ยามาฮ่า 8 มิลลิเมตรสแตนดาร์ท ปนูเมติก / ไฟฟีเดอร์ไฟฟ้า (ก็เหมาะสําหรับ IC tray และ stick feeder) |
| ระบบการมองเห็น | กล้องถ่ายฉบับฉับพลันx4 (ขนาดส่วนประกอบที่ใช้ได้: 14mm × 14mm) IC camerax1 (ขนาดส่วนประกอบที่ใช้ได้: 25mm × 25mm) แม็คกล้องx2 |
รายการส่วน
| รายการ | จํานวน | รายการ | จํานวน |
| เครื่องเก็บและวาง | 1 | ผ้าปู | 1 |
| เครื่องปั่น | 8 | เครื่องสล็อปด้านใน | 1 |
| กล่องเครื่องมือ | 1 | น้ํามันหล่อลื่น | 1 |
| บัตรรับประกัน | 1 | เครื่องกรอง | 4 |
| คู่มือผู้ใช้ | 1 | เครื่องเชื่อมเร็ว | 1 |
| รายงานการทดสอบ | 1 | แมวแพด | 1 |
| ผ้าแปรง | 1 | สายไฟฟ้า | 1 |
3. T961 ปริมาตร:
| รุ่น | T-961 |
| ปริมาณโซนทําความร้อน | ข้างบน3/ด้านล่าง3 |
| ความยาวของเขตทําความร้อน | 730 มม. |
| ประเภทของเครื่องทําความร้อน | ไซโรโก้ระดับฉลาดและความร้อนอินฟราเรดเร็ว |
| ปริมาณโซนเย็น | 1 |
| ความกว้างสูงสุดของแผ่น PCB | 230 มม. |
| ทิศทางการทํางาน | ซ้าย→ขวา |
| ตัวเลือกในการจัดส่ง | เครือข่ายการส่งและการส่งโซ่ |
| ความเร็วของเข็มขัดส่ง | 0-290mm/min |
| พลังงานไฟฟ้า | 220V 50/60Hz |
| กําลังสูงสุด | 3.5KW |
| เวลาอุ่น | ประมาณ 7 นาที |
| ระยะควบคุมอุณหภูมิ | อุณหภูมิห้อง 300 |
| ระบบควบคุมอุณหภูมิ | การควบคุมวงจรปิด PID |
| ความแม่นยําในการควบคุมอุณหภูมิ | ± 1 |
| ความเบี่ยงเบนการกระจายอุณหภูมิ PCB | ± 2 |
| ขนาดรวม | 1000 × 466 × 445 มม |
| น้ําหนักของเครื่อง | 70 กิโลกรัม |
ภาพรายละเอียด:

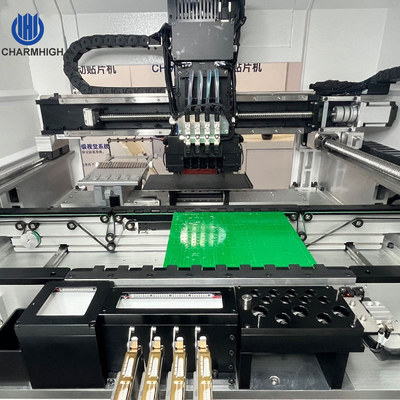

ตอนนี้ CHM-550 อัพเดทเป็น CHM-551 ภาพด้านล่าง
รูปจากลูกค้า:
เครื่องพิมพ์เมนซิลมือ 3040, สําหรับ PCB ชั้นสอง:

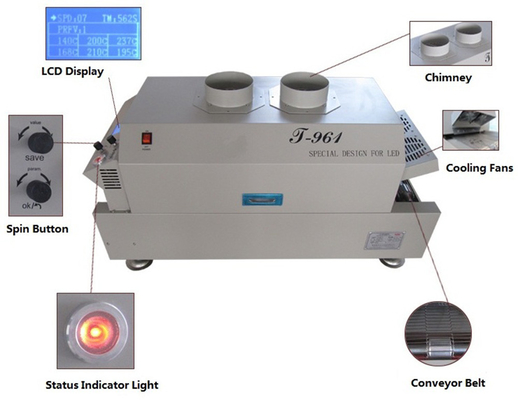

T961 เตาอบรีฟล็อกไร้หมู ขนาดการทําความร้อนที่ใหญ่กว่า 730x230 มิลลิเมตร สําหรับ PCB ชั้นสอง:
กล่อง SMT ขนาดเล็กที่ดีที่สุด เราขอแนะนํา
จําหน่ายจากโรงงานสูงสุด พร้อมการรับประกันคุณภาพ
โปรดสังเกต:
CHM-551 smt pick and place machine เพียงแค่ต้องเชื่อมต่อแหล่งอากาศภายนอก ที่คุณเตรียมไว้เอง ไม่ต้องมีของอื่นๆ
เครื่องมันผ่านการตรวจคุณภาพ ก่อนที่จะออกเรือ
เราให้บริการหลังการขายทันเวลา ทุกเครื่อง 100% ทดสอบดีก่อนส่ง
เพลิดเพลินกับเครื่องเก็บและวางของคุณ!
บริการและการรับประกัน:
อุปกรณ์ครบถ้วนมีระยะเวลาการรับประกัน 1 ปีตั้งแต่เวลาซื้อและการบริการตลอดชีวิต
เรามักจะให้อะไหล่ของเครื่องจักร โรงงานที่น่าเชื่อถือ การจัดส่งตรง
เราให้บริการ Q / A ออนไลน์และการแก้ไขปัญหาสนับสนุนและบริการให้คําปรึกษาทางเทคนิค
ให้บริการหลังการขายแบบ 1 ต่อ 1 ทุกเครื่องถูกทดสอบ 100% ก่อนส่ง
