รายละเอียดสินค้า:
|
| หัว: | 4 หัว (พร้อมหัวดูด Samsung) | ขนาด PCB: | CHM-551: 350x270mm; CHM-551: 350x270 มม.; CHM-650: 400x350mm CHM-650: 400x35 |
|---|---|---|---|
| ความเร็ว: | CHM-551 & CHM-650: 8850cph (จริง) | ตัวป้อน: | สนับสนุน 50pcs YAMAHA Feeders ((ทั้งปนูเมติกและไฟฟ้า feeder) |
| ส่วนประกอบ: | 0201 0402 0603 0805 1206 LED2835 LED5050 ทรานซิสเตอร์ SOT TSOP SOP, 0.5 มม. PLCC CSP QFP BGA | ระบบ: | Windows คอมพิวเตอร์มาพร้อมกับเครื่อง |
| กล้อง: | ทั้งกล้องไอซีเล็ก 4 ตัว +1 กล้องใหญ่ + กล้องมาร์ค 2 ตัว | จัดส่ง PCB: | CHM-551: รถไฟฟ้า 1 ส่วน; CHM-650: รถไฟฟ้า 3 ส่วน |
| น้ําหนักสะสม: | 551: 320kg; 551: 320กก.; 650: 420kg 650: 420กก | เปลี่ยนหัวฉีดอัตโนมัติ: | 551: with 13-position; 551: มี 13 ตำแหน่ง; 650: with 19-position 650: มี 19 |
| เน้น: | CHMT761P6 สายการผลิตแอสเซมบลี,สายการผลิตแอสเซมบลี PNP,เครื่อง Pnp แนวตั้ง |
||

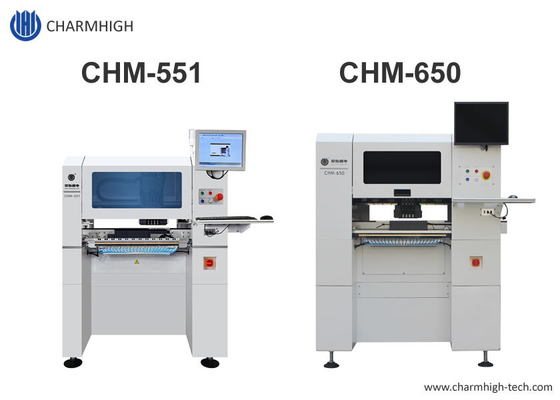

CP ความแม่นยําสูงK≥ 10 T2 ชนิด Charmhigh Advanced Small 4 Head SMT Pick and Place Machine เครื่องเก็บและวาง
ประเภทตั้ง +เปลี่ยนกระสุนอัตโนมัติ + สกรูลูกบอล + โปรแกรมสมาร์ท +โปรโตคอลสื่อสารสาย SMT
CHM-551 แคทาล็อก: CHM-551 - แผนการ.pdf
ค่าตอล์ก CHM-650: แชร์มไฮ CHM-650 แคตಲಾಗ์.pdf
การตั้งค่าแบบเดียวกันสําหรับทั้งสองรุ่น:
1. แบบตั้ง + 4 หัว 50 กิน + (4 กล้องขนาดเล็ก,1 กล้องขนาดใหญ่, 2 กล้องหมาย) + ลูกสกรู + อัตโนมัติเปลี่ยนจมน้ํา + CPK≥ 10
2. เครื่องป้อนอาหาร: 2 ตัวเลือก: เครื่องป้อนอาหารแบบ Yamaha pneumatic / เครื่องป้อนอาหารแบบไฟฟ้า (ซื้อแยก)
3. การแก้ไขอัตโนมัติเพื่อเลือกส่วนประกอบ การทํางานที่บูรณาการกับคอมพิวเตอร์อุตสาหกรรมที่สร้างขึ้นในระบบหน้าต่าง
4. ความละเอียดและความเร็วการติดตั้ง: ส่วนประกอบทั้งหมดสนับสนุน 0201, 0402-5050, SOP, QFN, TQFP, BGA... เป็นต้น ความเร็วจริง 8850CPH
ความแตกต่างสําหรับสองรุ่น:
1ขนาด PCB: CHM-551: 350x270mm; CHM-650: 400X350mm
3. PCB ทรานซิต: CHM-551: เครื่องขนส่งอัตโนมัติ PCB หนึ่งส่วน; CHM-650: เครื่องขนส่งอัตโนมัติ 3 ส่วน
4ขนาด: CHM-551: 1050x1050x1360mm; CHM-650: 1280x1190x1500mm (ใหญ่กว่า)
5น้ําหนักสะสม: CHM-551: 320kg; CHM-650: 420kg (หนักกว่า)
คําอธิบาย:
| CHM-551 รายละเอียด | |
| ขนาด | 1050 ((L) x 1050 ((W) x 1360 mm ((H) |
| น้ําหนัก | 320 กิโลกรัม |
| พลังจําหน่าย | AC220V (50Hz, เฟสเดียว), 1.5KW |
| การจัดส่งอากาศ | 0.5MPa ~ 0.6MPa |
| การผลิตความว่าง | ประเทศญี่ปุ่น เครื่องผลิตแวกลื่น PISCO |
| หัวติดตั้ง | 4 หัว |
| ความเร็วการติดตั้ง | 8850cph ((IPC9850) |
| ความ แม่น ที่ เพิ่ม ขึ้น | (XY) ± 0.06 มิลลิเมตร; CPK≥1.0 |
| ความแม่นยําของการควบคุม | 5μm |
| ความสูงของส่วนประกอบ | 12 มม. |
| ประเภทส่วนประกอบ |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA เป็นต้น (ตัวต่อต้าน/ตัวประกอบ/ไดโอเดส/ไทโอเดส/LED/IC ฯลฯ) |
| ความหนาของ PCB | 0.6mm ~ 3.5mm |
| ขนาด PCB | 350mm ((L) x 270mm ((W) |
| การส่ง PCB | เครื่องขนส่งอัตโนมัติ 1 ส่วน |

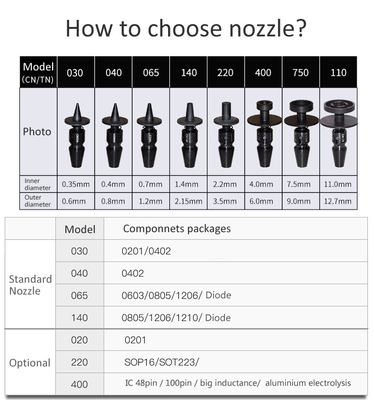

| เปลี่ยนกระบอก | การเปลี่ยนจุฬาโดยอัตโนมัติ (ห้องสมุดจุฬา 13 หลุม) |
| ระบบควบคุม |
คอมพิวเตอร์อุตสาหกรรมที่ติดตั้ง (ระบบ Windows) พร้อมจอ คีย์บอร์ด และหนู |
| ระบบขับเคลื่อน | แกน X&Y ขับเคลื่อนโดยมอเตอร์เซอร์โว; ใช้ความเร็วและความช้าของเส้นโค้ง S ที่ยืดหยุ่น |
| ระบบส่ง | สกรูลูกกลม + คู่นําเส้นตรง |
| ระบบอาหาร |
50 ยามาฮ่า8 มิลลิเมตรสล็อตเครื่องปนูเมติก / ไฟฟ้ามาตรฐาน (ยังเหมาะสําหรับ IC tray + stick/tube/vibration feeder) |
| ระบบการมองเห็น |
กล้องถ่ายฉากฉาย x 4 (ขนาดส่วนประกอบที่ใช้ได้: 14mmx14mm) กล้อง IC x 1 (ขนาดส่วนประกอบที่ใช้ได้: 36mmx36mm) กล้องเครื่องหมาย x 2 |
| รายละเอียด CHM-650 | |
| ขนาด | 1280mm ((L) x1190mm ((W) x1050mm ((H) |
| น้ําหนัก | 310 กิโลกรัม |
| พลังจําหน่าย | AC220V/110V (50Hz, 1 ช่วง) 2.1kW |
| การจัดส่งอากาศ | 0.5MPa ~ 0.7MPa |
| การผลิตความว่าง | เครื่องกําเนิดความว่าง |
| หัวติดตั้ง | 4 หัว |
| ความเร็วการติดตั้ง | 9000cph ((ดีที่สุด) |
| ความ แม่น ที่ เพิ่ม ขึ้น | ±50μm@μ±3σ/ชิป |
| ความแม่นยําของการควบคุม | 5μm |
| ความสูงของส่วนประกอบ | 12 มม. |
| ประเภทส่วนประกอบ |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA เป็นต้น (ตัวต่อต้าน/ตัวประกอบ/ไดโอเดส/ไทโอเดส/LED/IC ฯลฯ) |
| ความหนาของ PCB | 0.6mm ~ 3.5mm |
| ขนาด PCB | 400mm ((L) x350mm ((W) |
| ขนส่ง PCB | เครื่องขนส่งอัตโนมัติ 3 ส่วน |
| เปลี่ยนกระบอก | การเปลี่ยนจุลยนต์อัตโนมัติ (ห้องสมุดจุลยนต์ 19 หลุม) |
| ระบบควบคุม |
คอมพิวเตอร์อุตสาหกรรมที่ติดตั้ง (ระบบ Windows) พร้อมจอ คีย์บอร์ด และหนู |
| ระบบขับเคลื่อน | แกน X&Y ขับเคลื่อนโดยมอเตอร์เซอร์โว; ใช้ความเร็วและความช้าของเส้นโค้ง S ที่ยืดหยุ่น |
| ระบบส่ง | สกรูลูกกลม + คู่นําเส้นตรง |
| ระบบอาหาร |
50 สล็อต Yamaha 8 มิลลิเมตรแบบสแตนดาร์ท (ก็เหมาะสําหรับ IC tray และ stick feeder) |
| ระบบการมองเห็น |
กล้องถ่ายฉับพลันx4 (ขนาดส่วนประกอบที่ใช้ได้)16mmx16mm); IC camerax1 (ขนาดส่วนประกอบที่ใช้ได้:36mmx36mm); แม็คกล้องx2 |
ยามาฮ่า ปนูเมทิกฟีเดอร์และไฟฟ้าฟีเดอร์ทั้งสองที่เข้ากันได้
ตัวเลือก: 8 มิลลิเมตร, 12 มิลลิเมตร, 16 มิลลิเมตร, 24 มิลลิเมตร, เครื่องปนสะเทือน, IC tray (ซื้อแยก)
บริการและการรับประกัน:
อุปกรณ์ครบถ้วนมีระยะเวลาการรับประกัน 1 ปีตั้งแต่เวลาซื้อและการบริการตลอดชีวิต
เรามักจะให้อะไหล่ของเครื่องจักร โรงงานที่น่าเชื่อถือ การจัดส่งตรง
เราให้บริการ Q / A ออนไลน์และการแก้ไขปัญหาสนับสนุนและบริการให้คําปรึกษาทางเทคนิค
ให้บริการหลังการขาย 1 ต่อ 1เครื่องจักรทุกเครื่อง ถูกทดสอบ 100% ก่อนที่จะส่งออก
