บ้าน ผลิตภัณฑ์เครื่อง SMT ขนาดเล็ก

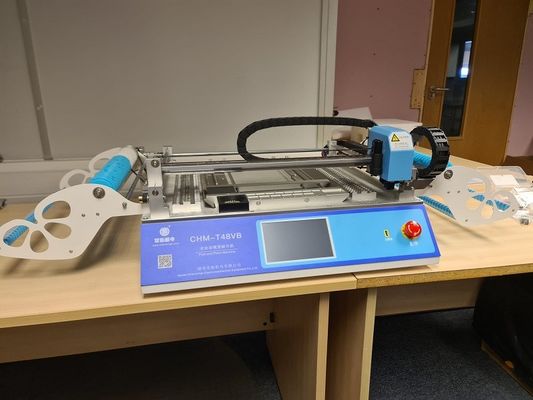

CHMT48VB 58pcs Feeders All In One Machine Desktop Pick And Place Machine เครื่อง SMT ขนาดเล็ก

ได้รับการรับรอง
ประเทศจีน CHARMHIGH  TECHNOLOGY  LIMITED รับรอง
ประเทศจีน CHARMHIGH  TECHNOLOGY  LIMITED รับรอง
ความคิดเห็นของลูกค้า
คุณภาพเยี่ยมจัดส่งที่รวดเร็ว

—— Claude Gatys - โปแลนด์

สินค้าทั้ง 3 ชิ้นมาถึงบรรจุอย่างปลอดภัยภายใน 1 ชั่วโมงฉันมีชิ้นส่วนวางเครื่องจักร PnP

—— Ben Grimmett - ออสเตรเลีย

ตรงตามที่อธิบายไว้

—— Terry Torres- สหรัฐอเมริกา

นี่คือเครื่องจักรที่น่าทึ่งซึ่งได้รับการออกแบบและประกอบมาอย่างดี

—— Karl Walter - สหรัฐอเมริกา

อย่าหลงกลด้วยต้นทุนต่ำของเครื่องนี้มันถูกสร้างมาอย่างดีอย่างน่าประหลาดใจมาพร้อมแพ็คเกจที่ยอดเยี่ยม

—— Mark Janes - สหราชอาณาจักร

ผลิตภัณฑ์ที่ยอดเยี่ยมการจัดส่งที่รวดเร็วการสื่อสารที่ง่ายดาย

—— Dian Kurniawan - อินโดนีเซีย

Charmhigh ให้บริการที่ดีมากและตอบทุกคำถามที่ฉันมีอย่างรวดเร็วและเป็นประโยชน์มาก

—— Rajko Brenscheid - เยอรมนี

สนทนาออนไลน์ตอนนี้ฉัน

CHMT48VB 58pcs Feeders All In One Machine Desktop Pick And Place Machine เครื่อง SMT ขนาดเล็ก

CHMT48VB 58pcs Feeders All In One Machine Desktop Pick And Place Machine เครื่อง SMT ขนาดเล็ก
CHMT48VB 58pcs Feeders All In One Machine Desktop Pick And Place Machine Small SMT Machine
CHMT48VB 58pcs Feeders All In One Machine Desktop Pick And Place Machine เครื่อง SMT ขนาดเล็ก CHMT48VB 58pcs Feeders All In One Machine Desktop Pick And Place Machine เครื่อง SMT ขนาดเล็ก CHMT48VB 58pcs Feeders All In One Machine Desktop Pick And Place Machine เครื่อง SMT ขนาดเล็ก CHMT48VB 58pcs Feeders All In One Machine Desktop Pick And Place Machine เครื่อง SMT ขนาดเล็ก

ภาพใหญ่ :  CHMT48VB 58pcs Feeders All In One Machine Desktop Pick And Place Machine เครื่อง SMT ขนาดเล็ก

รายละเอียดสินค้า:
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: Charmhigh
ได้รับการรับรอง: CE
หมายเลขรุ่น: CHMT48VB
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1
ราคา: $5200 including shipping
รายละเอียดการบรรจุ: กล่องไม้ส่งออกมาตรฐาน
เวลาการส่งมอบ: 1-3 วันทำการ
เงื่อนไขการชำระเงิน: T / T, Wester N Union
สามารถในการผลิต: 100 ต่อเดือน

CHMT48VB 58pcs Feeders All In One Machine Desktop Pick And Place Machine เครื่อง SMT ขนาดเล็ก

ลักษณะ
เครื่องป้อน: letf: 29pcs; ปล่อย: 29 ชิ้น; right:29pcs (total 58pcs) ขวา: 29 ชิ้น (รวม 58 หัวตำแหน่ง: 2pcs
หัวฉีด: หัวฉีด 4 หัว (Juki) ความเร็ว: 3000cph with vision; 3000cph ด้วยวิสัยทัศน์; without vision 5000cph ไม่มีสาย
ความถูกต้อง: 0.025mm ระบบ: ระบบลินุกซ์ในตัว
ประเภท: เครื่อง All-in-one ไม่จำเป็นต้องมีจอภาพภายนอกหรือพีซี ส่วนประกอบสูงสุด: 5mm
แสงสูง:

CHMT48VB Small SMT Machine

,

58pcs Feeders All In One Machine

,

Charmhigh Small SMT Machine

CHMT48VB เครื่องป้อน 58 ชิ้น (กองซ้อน) Charmhigh Desktop Pick and Place Machine

เครื่อง Pick and Place ขั้นสูง 110v 220V เวอร์ชันภาษาอังกฤษ CE ผ่าน

เหมาะมากสำหรับการผลิตและการสร้างต้นแบบจำนวนน้อย!



คำอธิบาย:

CHMT48VB นี้เป็นเวอร์ชันอัปเดตของ CHMT48VA ซึ่งรวมถึงตัวป้อนสองด้านรวม 58 ชิ้น (ซ้าย 29 ชิ้น + 29 ชิ้นขวา)เป็นเครื่องจักรแบบ all-in-one ไม่จำเป็นต้องซื้อชิ้นส่วนอื่น ๆ เครื่องพร้อมสำหรับการทำงานหลังจากที่คุณได้รับ

ระบบการทำงานเหมือนกับ CHMT48VA และสามารถติดตั้งวัสดุประเภทต่างๆได้มากขึ้นโดยใช้หัวฉีด Juki 502 - 507 ชนิดเหมาะสำหรับ 0402,0603,0805-5050, SOP, QFN, LQFP144, ไดโอด, ทรานซิสเตอร์, BGA ... ฯลฯ ซึ่งสามารถตอบสนองความต้องการของลูกค้าได้มากขึ้น
เหมาะสำหรับ สำหรับผู้สร้างต้นแบบมือสมัครเล่นนักพัฒนาและกลุ่มการพัฒนาและโรงงานขนาดเล็กเป็นกลุ่มการผลิต



CHMT48VB วิดีโอการทำงานจากลูกค้า:

www.youtube.com/watch?v=qu-O6umaNHE

www.youtube.com/watch?v=xF7N4crTOtQ (สวีเดน)

www.youtube.com/watch?v=wYl5Az9xgec (จีน)

CHMT48VB วาง IC:
www.youtube.com/watch?v=I-g8x98jmz0



ข้อมูลจำเพาะของ Charmhigh CHMT48VB:

รุ่น CHM-T48VB
พื้นที่ PCB 10 มม. * 10 มม. - 355 มม. * 355 มม
แกน XY เดินทาง 510 * 460 มม
ช่วงการเคลื่อนที่ของแกน Z 15 มม. (ส่วนประกอบสูงสุด 5 มม.)
ตำแหน่งหัว 2 ชิ้นมาพร้อมกับหัวฉีด 4 หัว
เครื่องป้อน

ตัวป้อนม้วนเทป 58 ชิ้น (ซ้าย 29 ชิ้น + ขวา 29 ชิ้น)
(8 มม. = 44 ชิ้น, 12 มม. = 8 ชิ้น, 16 มม. = 4 ชิ้น, 24 มม. = 2 ชิ้น)
ตัวป้อน IC ด้านหน้าจำนวนมาก = 14 ชิ้นถาด IC ศุลกากร 20 ชิ้น

ตัวป้อนท่อ (ตัวป้อนการสั่นสะเทือนอุปกรณ์เสริม)

ระบบการมองเห็น กล้องสองตัว (กล้องขึ้นและลง) ระยะการมองเห็นสูงสุด 22 * ​​22 มม
ไดรฟ์ ระบบเซอร์โวไดรฟ์เซอร์โวควบคุมวงปิดตรวจสอบให้แน่ใจว่าไม่พลาดขั้นตอน
การตรวจจับการกลับตัวเองของแกน Z ใช่มันป้องกันไม่ให้หัวฉีดแตก
ดึงขากลับเอง ใช่มันป้องกันเข็มหัก
วิธีการตรวจจับวัสดุรั่ว การตรวจจับสูญญากาศการตรวจจับการมองเห็น
หน้าจอสัมผัส หน้าจอสัมผัสอุตสาหกรรมขนาด 7 นิ้ว
กระดานหลัก กระดานหลักของอุตสาหกรรมการวิจัยอิสระ
ระบบ ระบบลินุกซ์ในตัว
ความเร็วในการติดตั้ง 4000cph (ปิดการมองเห็น);3000cph (เปิดการมองเห็น)
ความแม่นยำในการติดตั้ง ± 0.025 มม
ส่วนประกอบ 0402-5050, SOP, QFN เป็นต้น
ขนาดเครื่อง L 960 มม. * กว้าง 705 มม. * สูง 335 มม
ปั๊มสุญญากาศ -92KPA (2 ชิ้น, ในตัว, ประเภทปิดเสียง)
แหล่งอากาศภายนอก ไม่จำเป็น (ปั๊มสูญญากาศปิดเสียงในตัวเครื่อง 2 ชิ้น)
พีซีภายนอก ไม่จำเป็นต้องใช้พีซีภายนอก (มีคอมพิวเตอร์ในตัว)
แรงดันไฟฟ้า 220VAC (110VAC), 50 เฮิร์ต / 60 เฮิร์ต
น้ำหนักสุทธิ 68 กก
น้ำหนักรวม 85 กก. / 116 * 80 * 52 ซม



ความได้เปรียบทางการแข่งขัน:

1. ซอฟต์แวร์ที่สะดวกระบบลินุกซ์ในตัวของเครื่องบอร์ดหลักของอุตสาหกรรมที่มีเสถียรภาพการทำงานที่เป็นอิสระไม่จำเป็นต้องใช้คอมพิวเตอร์ภายนอกการทำงานที่ง่ายและสะดวกยิ่งขึ้นเรียนรู้เร็ว
2. หน้าจอสัมผัสในตัวไม่จำเป็นต้องใช้จอภาพภายนอกห้องบันทึกการทำงานที่สะดวกยิ่งขึ้นรองรับเมาส์ USB เช่นกัน
3. กล้องมองภาพสองตัวด้านบนและด้านล่างแก้ไขตำแหน่งของแต่ละองค์ประกอบคุณสามารถดูภาพการมองเห็นจากหน้าจอสำหรับทุกส่วนประกอบ (ขนาดส่วนประกอบสูงสุด 22 * ​​22 มม.)
4. มีตัวยึด PCB แบบยืดหยุ่นเหมาะสำหรับ PCB ขนาดต่างๆ
5. รองรับถาด IC แบบกำหนดเองถาด IC สามารถแก้ไขได้บนโต๊ะเครื่อง
6. หัวยึดสองหัวพร้อมหัวฉีด Juki 2 ชิ้นหัวฉีด Juki ภายในแม่เหล็กจึงสามารถถอดออกได้ด้วยนิ้วไม่จำเป็นต้องถอดประกอบด้วยประแจมุมการหมุนของหัวฉีด -180 องศาถึง +180 องศา
7. เครื่อง All-in-one เครื่องป้อน 29pcs ที่รวมอยู่ในเครื่องไม่จำเป็นต้องซื้อชิ้นส่วนอื่น ๆ เครื่องพร้อมทำงาน
8. การตรวจจับแกน Z เข็มดึงของเครื่องจะกลับสู่จุดเริ่มต้นโดยอัตโนมัติเพื่อหลีกเลี่ยงไม่ให้หัวฉีดแตก
9. ส่วนประกอบความสูงสูงสุดรองรับ 5 มม.
10. การควบคุมวงปิดแกน X, Y พร้อมตัวเข้ารหัสไม่หลุดขั้นตอน
11. PCB ปรับเทียบโดยตำแหน่งส่วนประกอบสองตำแหน่งจากนั้นส่วนประกอบที่เหลือจะถูกปรับเทียบโดยอัตโนมัติ
12. ด้วยการตรวจจับสูญญากาศด้วยการให้อาหารอัตโนมัติหากชิ้นส่วนหนึ่งดูดคดเคี้ยวมันจะโยนไปยังพื้นที่ฝากโดยอัตโนมัติจากนั้นเลือกชิ้นใหม่เพื่อติดตั้งอีกครั้ง
13. ด้วยการตรวจจับการมองเห็นกล้องจะทำการแก้ไขมุมส่วนประกอบอัตโนมัติและวางบนบอร์ด PCB ให้ถูกที่หากหัวไม่หยิบส่วนประกอบกล้องจะตรวจจับและกลับไปหยิบอีกครั้ง 3 ครั้งไม่หยิบเครื่องจะเตือนและหยุดหลังจากจ่ายวัสดุจากนั้นทำงานต่อโดยไม่ต้องเริ่มใหม่อีกครั้ง
14. มาพร้อมกับเครื่องมือแปลงไฟล์ (เวอร์ชั่น PC) แก้ไขไฟล์งานในคอมพิวเตอร์และโหลดไฟล์งานเข้าเครื่องด้วยพอร์ต USB สะดวกรวดเร็ว
15. รองรับแผงหน้าปัด
16. หากคุณไม่มีไฟล์ PCB คุณสามารถสร้างไฟล์งานใหม่เพื่อลงโปรแกรมในเครื่องได้โดยตรง
17. สนับสนุนขั้นตอนเดียว
18. รองรับเทปตัด / วัสดุจำนวนมาก / วัสดุท่อ

ทำไมต้องเลือก Charmhigh?

1. การออกแบบระดับมืออาชีพและประหยัดห้อง
2. การใช้งานที่เป็นมิตรกับผู้ใช้ไม่จำเป็นต้องมีวิศวกร SMT มืออาชีพอุปกรณ์ระดับเริ่มต้น
3. เครื่องเดียว - การทำงานแบบบูรณาการไม่จำเป็นต้องมีปั๊มเสริมหรือพีซีหรืออุปกรณ์รองรับใด ๆ
4. ประหยัดค่าใช้จ่ายลดค่าใช้จ่ายเพื่อเป็นเจ้าของสายการผลิต SMT อัตโนมัติแบบมืออาชีพ
5. สะดวกในการเปลี่ยนเครื่องและแก้ไขได้ง่ายด้วยตัวเอง
6. บริการด่วนระหว่างประเทศพร้อมบริการส่งถึงบ้าน 6-8 วันทำการ
7. โดยเฉพาะอย่างยิ่งสำหรับการวิจัยและพัฒนาในห้องปฏิบัติการเพื่อปกป้องการออกแบบและสิทธิบัตรของคุณเอง
8. เครื่องเดียวเท่ากับพนักงานบัดกรี 5 คนมีประสิทธิภาพสูงกว่าการทำงานด้วยตนเองจัดการง่ายและประหยัดค่าใช้จ่ายเหมาะสำหรับการผลิตจำนวนน้อย
9. Charmhigh เป็นโรงงานจัดหาชิ้นส่วนเครื่องจักรทั้งหมดของเราได้รับการวิจัยและผลิตด้วยตัวเองอะไหล่บริการหลังการขายไม่เคยหยุดนิ่ง
10. Charmhigh เป็นผู้ผลิตเครื่อง SMT Pick and Place ระดับมืออาชีพตั้งแต่ p & p เครื่องแรกที่เปิดตัวในปี 2554 ซอฟต์แวร์ทั้งหมดวิจัยด้วยตัวเองให้บริการหลังการขายที่ดี



อุปกรณ์มาตรฐานสำหรับ CHMT48VB:

1) เลือกและวางเครื่อง CHMT48VB 1
2) หัวฉีด Juki รวม 4 ชิ้น (ขนาด 503, 504, 505, 506)
3) ไดรเวอร์ USB 8G 1
4) สายไฟ 1
5) ดึงเข็ม 2
6) โซลินอยด์สำหรับพินดึง 1
7) ตำแหน่งกล้องปรับกระดานสีดำ 1
8) ประแจหกเหลี่ยม 6
9) แหนบ 1
10) แปรง 1
11) ปากกาสำหรับหน้าจอสัมผัส 1
12) การติดตั้งสำหรับถาด IC 4
13) จาระบี 1
CHMT48VB 58pcs Feeders All In One Machine Desktop Pick And Place Machine เครื่อง SMT ขนาดเล็ก 0
CHMT48VB 58pcs Feeders All In One Machine Desktop Pick And Place Machine เครื่อง SMT ขนาดเล็ก 1


กล้องด้านบนและด้านล่างตรวจสอบให้แน่ใจว่าแต่ละองค์ประกอบมีความแม่นยำมาก:
CHMT48VB 58pcs Feeders All In One Machine Desktop Pick And Place Machine เครื่อง SMT ขนาดเล็ก 2

มอเตอร์แกน XY พร้อมตัวเข้ารหัสการควบคุมวงปิดตรวจสอบให้แน่ใจว่าไม่สูญเสียขั้นตอน:
 CHMT48VB 58pcs Feeders All In One Machine Desktop Pick And Place Machine เครื่อง SMT ขนาดเล็ก 3


ถาด IC แบบกำหนดเอง:
CHMT48VB 58pcs Feeders All In One Machine Desktop Pick And Place Machine เครื่อง SMT ขนาดเล็ก 4

หน้าจอสัมผัสการควบคุมระบบ Linux แบบฝังในอุตสาหกรรม:
CHMT48VB 58pcs Feeders All In One Machine Desktop Pick And Place Machine เครื่อง SMT ขนาดเล็ก 5


Juki Nozzles ใช้งานง่ายมากแม่เหล็กอยู่ข้างในไม่ต้องใช้ประแจดึงลง:
CHMT48VB 58pcs Feeders All In One Machine Desktop Pick And Place Machine เครื่อง SMT ขนาดเล็ก 6



ปลอดภัยบรรจุ:
CHMT48VB 58pcs Feeders All In One Machine Desktop Pick And Place Machine เครื่อง SMT ขนาดเล็ก 7



ตัวอย่าง:

CHMT48VB 58pcs Feeders All In One Machine Desktop Pick And Place Machine เครื่อง SMT ขนาดเล็ก 8

CHMT48VB 58pcs Feeders All In One Machine Desktop Pick And Place Machine เครื่อง SMT ขนาดเล็ก 9



โปรดทราบ:

เครื่องเลือกและวางครบชุดพร้อมอุปกรณ์เสริมทั้งหมดที่รวมอยู่ในบรรจุภัณฑ์ผ่าน QC

เป็นเครื่อง All-in-one พร้อมใช้งาน!

คุณสามารถใช้งานได้เมื่อคุณได้รับการสนับสนุนด้านเทคนิคหลังการขายที่ดีโปรดซื้อด้วยความมั่นใจ

เพลิดเพลินไปกับเครื่องเลือกและวางของคุณ!



บริการและการรับประกัน:

เครื่องสมบูรณ์มีอายุการรับประกัน 1 ปีนับจากวันที่ซื้อและบริการตลอดอายุการใช้งาน

เราจัดหาชิ้นส่วนอะไหล่ของเครื่องจักรจัดหาโดยตรงจากโรงงานที่เชื่อถือได้

เราให้บริการถาม / ตอบออนไลน์และบริการช่วยเหลือด้านการแก้ไขปัญหาและคำแนะนำด้านเทคนิค

ให้บริการหลังการขายแบบตัวต่อตัวเครื่องแต่ละเครื่องได้รับการทดสอบอย่างดี 100% ก่อนจัดส่ง

การสนับสนุนด้านเทคนิคและการติดต่อ:

Kimi Liu

Charmhigh เทคโนโลยี จำกัด

ม็อบ / WhatsApp: 0086135106 75756

Skype: kimiliu89

อีเมล์: kimi@charmhigh-tech.com

ยินดีต้อนรับที่จะติดตามเราใน YouTube: www.youtube.com/c/KimiLiuCharmhigh/videos

หากคุณต้องการดูข้อมูลและวิดีโอเพิ่มเติมโปรดติดต่อเราทาง E-mail

เราจะตอบกลับคุณในครั้งแรก



CHMT48VB 58pcs Feeders All In One Machine Desktop Pick And Place Machine เครื่อง SMT ขนาดเล็ก 10
