CHMT48VB เครื่องป้อน 58 ชิ้น All In One เครื่อง Charmhigh Desktop Pick and Place เครื่อง SMT ขนาดเล็ก

ได้รับการรับรอง
ประเทศจีน CHARMHIGH  TECHNOLOGY  LIMITED รับรอง
ประเทศจีน CHARMHIGH  TECHNOLOGY  LIMITED รับรอง
ความคิดเห็นของลูกค้า
คุณภาพเยี่ยมจัดส่งที่รวดเร็ว

—— Claude Gatys - โปแลนด์

สินค้าทั้ง 3 ชิ้นมาถึงบรรจุอย่างปลอดภัยภายใน 1 ชั่วโมงฉันมีชิ้นส่วนวางเครื่องจักร PnP

—— Ben Grimmett - ออสเตรเลีย

ตรงตามที่อธิบายไว้

—— Terry Torres- สหรัฐอเมริกา

นี่คือเครื่องจักรที่น่าทึ่งซึ่งได้รับการออกแบบและประกอบมาอย่างดี

—— Karl Walter - สหรัฐอเมริกา

อย่าหลงกลด้วยต้นทุนต่ำของเครื่องนี้มันถูกสร้างมาอย่างดีอย่างน่าประหลาดใจมาพร้อมแพ็คเกจที่ยอดเยี่ยม

—— Mark Janes - สหราชอาณาจักร

ผลิตภัณฑ์ที่ยอดเยี่ยมการจัดส่งที่รวดเร็วการสื่อสารที่ง่ายดาย

—— Dian Kurniawan - อินโดนีเซีย

Charmhigh ให้บริการที่ดีมากและตอบทุกคำถามที่ฉันมีอย่างรวดเร็วและเป็นประโยชน์มาก

—— Rajko Brenscheid - เยอรมนี

สนทนาออนไลน์ตอนนี้ฉัน

CHMT48VB เครื่องป้อน 58 ชิ้น All In One เครื่อง Charmhigh Desktop Pick and Place เครื่อง SMT ขนาดเล็ก

CHMT48VB เครื่องป้อน 58 ชิ้น All In One เครื่อง Charmhigh Desktop Pick and Place เครื่อง SMT ขนาดเล็ก
CHMT48VB เครื่องป้อน 58 ชิ้น All In One เครื่อง Charmhigh Desktop Pick and Place เครื่อง SMT ขนาดเล็ก CHMT48VB เครื่องป้อน 58 ชิ้น All In One เครื่อง Charmhigh Desktop Pick and Place เครื่อง SMT ขนาดเล็ก CHMT48VB เครื่องป้อน 58 ชิ้น All In One เครื่อง Charmhigh Desktop Pick and Place เครื่อง SMT ขนาดเล็ก CHMT48VB เครื่องป้อน 58 ชิ้น All In One เครื่อง Charmhigh Desktop Pick and Place เครื่อง SMT ขนาดเล็ก

ภาพใหญ่ :  CHMT48VB เครื่องป้อน 58 ชิ้น All In One เครื่อง Charmhigh Desktop Pick and Place เครื่อง SMT ขนาดเล็ก

รายละเอียดสินค้า:
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: Charmhigh
ได้รับการรับรอง: CE
หมายเลขรุ่น: CHMT48VB
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1
ราคา: $5180
รายละเอียดการบรรจุ: กล่องไม้ส่งออกมาตรฐาน
เวลาการส่งมอบ: 1-3 วันทำการ
เงื่อนไขการชำระเงิน: T / T, Wester N Union
สามารถในการผลิต: 100 ต่อเดือน

CHMT48VB เครื่องป้อน 58 ชิ้น All In One เครื่อง Charmhigh Desktop Pick and Place เครื่อง SMT ขนาดเล็ก

ลักษณะ
เครื่องป้อน: letf: 29pcs; ปล่อย: 29 ชิ้น; right:29pcs (total 58pcs) ขวา: 29 ชิ้น (รวม 58 หัวตำแหน่ง: 2pcs
หัวฉีด: หัวฉีด 4 หัว (Juki) ความเร็ว: 3000cph with vision; 3000cph ด้วยวิสัยทัศน์; without vision 5000cph ไม่มีสาย
ความถูกต้อง: 0.025mm ระบบ: ระบบลินุกซ์ในตัว
ประเภท: เครื่อง All-in-one ไม่จำเป็นต้องใช้พีซีภายนอก suppport: ตัดเทปบอร์ดแบทช์ถาด IC แบบกำหนดเอง

CHMT48VB เครื่องป้อน 58 ชิ้น All In One เครื่อง Charmhigh Desktop Pick and Place เครื่อง SMT ขนาดเล็ก 0





CHMT48VB เครื่องป้อน 58 ชิ้น (กองซ้อน) Charmhigh Desktop Pick and Place Machine

ขั้นสูงเลือกและวางเครื่อง 110v 220V เวอร์ชันภาษาอังกฤษ CE ผ่าน

เหมาะมากสำหรับการผลิตและการสร้างต้นแบบจำนวนน้อย!



คำอธิบาย:

CHMT48VB นี้เป็นเวอร์ชันอัปเดตของ CHMT48VA ซึ่งรวมถึงตัวป้อนสองด้านรวม 58 ชิ้น (ซ้าย 29 ชิ้น + 29 ชิ้นขวา)เป็นเครื่องจักรแบบ all-in-one ไม่จำเป็นต้องซื้อชิ้นส่วนอื่น ๆ เครื่องพร้อมสำหรับการทำงานหลังจากที่คุณได้รับ

ระบบการทำงานเหมือนกับ CHMT48VA และสามารถติดตั้งวัสดุประเภทต่างๆได้มากขึ้นโดยใช้หัวฉีด Juki 502 - 507 ชนิดเหมาะสำหรับ 0402,0603,0805-5050, SOP, QFN, LQFP, Diode, Transistor, BGA ... ฯลฯ ซึ่งสามารถตอบสนองความต้องการของลูกค้าได้มากขึ้น

เหมาะสำหรับ สำหรับผู้สร้างต้นแบบมือสมัครเล่นนักพัฒนาและกลุ่มการพัฒนาและโรงงานขนาดเล็กเป็นกลุ่มการผลิต

รหัส HS สำหรับเลือกและวางเครื่อง: 8479896200



CHMT48VB วิดีโอการทำงานจากลูกค้า:

www.youtube.com/watch?v=qu-O6umaNHE

www.youtube.com/watch?v=xF7N4crTOtQ (สวีเดน)

www.youtube.com/watch?v=wYl5Az9xgec (จีน)

CHMT48VB วาง IC:
www.youtube.com/watch?v=I-g8x98jmz0



ข้อมูลจำเพาะของ Charmhigh CHMT48VB:

รุ่น CHM-T48VB
พื้นที่ PCB 10 มม. * 10 มม. - 355 มม. * 355 มม
แกน XY เดินทาง 420 * 460 มม
ช่วงการเคลื่อนที่ของแกน Z 15 มม
ตำแหน่งหัว 2 ชิ้น
เครื่องป้อน

ซ้าย 29 ชิ้น + ขวา 29 ชิ้น
8 มม. = 44 ชิ้น, 12 มม. = 8 ชิ้น, 16 มม. = 4 ชิ้น, 24 มม. = 2 ชิ้น,
กอง IC ด้านหน้า = 14 ชิ้นถาด IC ที่กำหนดเองเทปตัด

ระบบการมองเห็น กล้องคู่ (กล้องขึ้นและลง)
ไดรฟ์ ระบบเซอร์โวไดรฟ์เซอร์โวควบคุมวงปิดตรวจสอบให้แน่ใจว่าไม่พลาดขั้นตอน
การตรวจจับการกลับตัวเองของแกน Z ใช่ป้องกันไม่ให้หัวฉีดแตก
ดึงขากลับเอง ใช่
วิธีการตรวจจับวัสดุรั่ว การตรวจจับสูญญากาศการตรวจจับการมองเห็น
หน้าจอสัมผัส หน้าจอสัมผัสอุตสาหกรรมขนาด 7 นิ้ว (รองรับเมาส์ USB)
กระดานหลัก กระดานหลักของอุตสาหกรรมการวิจัยอิสระ
ระบบ ระบบลินุกซ์ในตัว
ความเร็วในการติดตั้ง 4000cph (ปิดการมองเห็น);3000cph (เปิดการมองเห็น)
ความแม่นยำในการติดตั้ง ± 0.025 มม
ส่วนประกอบ 0402-5050, SOP, QFN (ความกว้างของเทป: 8MM, 12MM, 16MM, 24MM)
ขนาดเครื่อง L 960 มม. * กว้าง 705 มม. * สูง 335 มม
ปั๊มสุญญากาศ -92KPA (2 ชิ้น, ในตัว, ประเภทปิดเสียง)
แหล่งอากาศภายนอก ไม่จำเป็น (ปั๊มสูญญากาศปิดเสียงในตัวเครื่อง 2 ชิ้น)
พีซีภายนอก ไม่จำเป็นต้องใช้พีซีภายนอก
แรงดันไฟฟ้า 220V (110V), 50Hz / 60Hz
น้ำหนักสุทธิ 68 กก
น้ำหนักรวม 82 กก. / 118 * 80 * 52 ซม. / 0.49 ม



ความได้เปรียบทางการแข่งขัน:

1. ซอฟต์แวร์ที่สะดวก ระบบลินุกซ์ในตัว ของเครื่องกระดานหลักอุตสาหกรรมที่มั่นคงการทำงานที่เป็นอิสระไม่จำเป็นต้องใช้คอมพิวเตอร์ภายนอกการทำงานง่ายขึ้นและสะดวกขึ้นเรียนรู้ได้เร็ว
2. หน้าจอสัมผัสในตัวไม่จำเป็นต้องใช้จอภาพภายนอกห้องบันทึกการทำงานที่สะดวกยิ่งขึ้นรองรับเมาส์ USB เช่นกัน
3. ด้านบนและด้านล่าง กล้องมองเห็นสองตัวแก้ไขตำแหน่งของส่วนประกอบแต่ละชิ้นคุณสามารถดูภาพการมองเห็นจากหน้าจอสำหรับทุกส่วนประกอบ (ขนาดส่วนประกอบสูงสุด 22 * ​​22 มม.)

4. มันมี ตัวยึด PCB แบบยืดหยุ่นเหมาะสำหรับ PCB ขนาดต่างๆ
5. ได้รับการสนับสนุน ถาด IC ที่กำหนดเองถาด IC สามารถยึดได้บนโต๊ะเครื่อง
6. หัวยึด 2 ชิ้นพร้อม 2 ชิ้น หัวฉีด Juki หัวฉีด Juki แม่เหล็กภายในจึงสามารถถอดออกได้ด้วยนิ้วไม่จำเป็นต้องถอดชิ้นส่วนด้วยประแจหัวฉีด มุมการหมุน -180 องศาถึง +180 องศา
7. เครื่อง All-in-oneตัวป้อน 29 ชิ้นรวมอยู่ในเครื่องไม่จำเป็นต้องซื้อชิ้นส่วนอื่น ๆ เครื่องเป็น พร้อมที่จะทำงาน.
8. การตรวจจับแกน Z, เข็มดึงของ achine จะกลับสู่จุดเริ่มต้นโดยอัตโนมัติเพื่อหลีกเลี่ยงไม่ให้หัวฉีดแตก

9. ส่วนประกอบความสูงสูงสุดรองรับ 5 มม.
10. การควบคุมวงปิดแกน X, Y พร้อมตัวเข้ารหัสไม่หลุดขั้นตอน
11. PCB ปรับเทียบโดยตำแหน่งส่วนประกอบสองตำแหน่งจากนั้นส่วนประกอบที่เหลือจะถูกปรับเทียบโดยอัตโนมัติ
12. ด้วยการตรวจจับสูญญากาศด้วยการให้อาหารอัตโนมัติหากชิ้นส่วนหนึ่งดูดคดมันจะโยนไปยังพื้นที่ฝากโดยอัตโนมัติจากนั้นเลือกชิ้นใหม่เพื่อติดตั้งอีกครั้ง

13. ด้วย การตรวจจับการมองเห็นกล้องจะทำการแก้ไขมุมของส่วนประกอบอัตโนมัติและวางบนบอร์ด PCB ให้ถูกที่หากหัวไม่หยิบส่วนประกอบกล้องจะตรวจจับและกลับไปหยิบอีกครั้ง 3 ครั้งไม่หยิบเครื่องจะส่งเสียงเตือนและหยุดหลังจากจัดหาวัสดุจากนั้นทำงานต่อโดยไม่ต้องเริ่มใหม่อีกครั้ง

14. มาพร้อมกับเครื่องมือแปลงไฟล์ (เวอร์ชั่น PC) แก้ไขไฟล์งานในคอมพิวเตอร์และโหลดไฟล์งานเข้าเครื่องด้วยพอร์ต USB สะดวกรวดเร็ว
15. การสนับสนุน แผงหน้าปัด
16. หากคุณไม่มีไฟล์ PCB คุณสามารถทำได้ สร้างไฟล์งานใหม่ ลงโปรแกรมในเครื่องโดยตรง

17. การสนับสนุน ขั้นตอนเดียว

18. การสนับสนุน ตัดเทป / วัสดุจำนวนมาก / วัสดุท่อ

ทำไมต้องเลือก Charmhigh?
1. การออกแบบระดับมืออาชีพและบันทึกห้อง
2. การใช้งานที่เป็นมิตรกับผู้ใช้ไม่จำเป็นต้องมีวิศวกร SMT มืออาชีพอุปกรณ์ระดับเริ่มต้น
3.เครื่องเดียว - การทำงานแบบบูรณาการไม่จำเป็นต้องมีปั๊มเสริมหรือพีซีหรืออุปกรณ์รองรับใด ๆ
4. ความแม่นยำและความน่าเชื่อถือสูงประกอบขึ้นจากข้อบกพร่องของงานด้วยตนเอง
5. ประหยัดค่าใช้จ่ายลดค่าใช้จ่ายเพื่อเป็นเจ้าของสายการผลิต SMT อัตโนมัติแบบมืออาชีพ
6. บริการด่วนระหว่างประเทศพร้อมบริการส่งถึงบ้าน 3-5 วันทำการ
7. พิเศษสำหรับการวิจัยและพัฒนาในห้องปฏิบัติการตัวอย่างเพื่อหลีกเลี่ยงการเปิดเผยสิทธิบัตรและการออกแบบใด ๆ

8. หนึ่งเครื่องเท่ากับพนักงานบัดกรี 5 คนจัดการง่ายและประหยัดต้นทุนเหมาะสำหรับการผลิตจำนวนน้อย

9. Charmhigh เป็นโรงงานจัดหาชิ้นส่วนเครื่องจักรทั้งหมดของเราได้รับการวิจัยและผลิตด้วยตัวเองอะไหล่บริการหลังการขายไม่เคยหยุดนิ่ง

10. Charmhigh เป็นผู้ผลิตเครื่อง SMT Pick and Place ระดับมืออาชีพตั้งแต่ปี 2009 ซอฟต์แวร์ทั้งหมดได้รับการวิจัยด้วยตัวเอง


อุปกรณ์มาตรฐานสำหรับ CHMT48VB:

1) เลือกและวางเครื่อง CHMT48VB 1
2) หัวฉีด Juki รวม 4 ชิ้น (ขนาด 503, 504, 505, 506)
3) ไดรเวอร์ USB 8G 1
4) สายไฟ 1
5) ดึงเข็ม 2
6) คอยล์สำหรับดึงพิน 1
7) การวางตำแหน่งกล้องปรับกระดานสีดำ 1
8) ประแจหกเหลี่ยม 6
9) แหนบ 1
10) แปรง 1
11) ปากกาสำหรับหน้าจอสัมผัส 1
12) การติดตั้งสำหรับถาด IC 4
13) จาระบี 1
14) คู่มือผู้ใช้ภาษาอังกฤษ 1

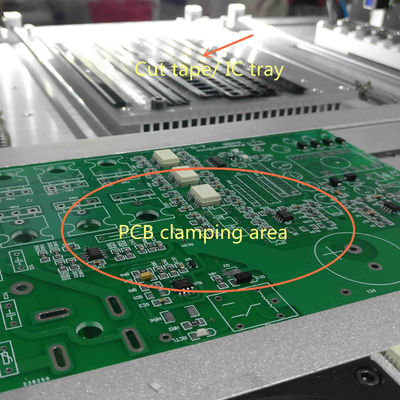

ภาพถ่ายจริง 100%:

CHMT48VB เครื่องป้อน 58 ชิ้น All In One เครื่อง Charmhigh Desktop Pick and Place เครื่อง SMT ขนาดเล็ก 1



ข้อเสนอแนะจากลูกค้าจริง 100% รุ่นที่ขายดีที่สุด CHMT48VB:

CHMT48VB เครื่องป้อน 58 ชิ้น All In One เครื่อง Charmhigh Desktop Pick and Place เครื่อง SMT ขนาดเล็ก 2

 CHMT48VB เครื่องป้อน 58 ชิ้น All In One เครื่อง Charmhigh Desktop Pick and Place เครื่อง SMT ขนาดเล็ก 3


ตัวอย่าง PCB:

CHMT48VB เครื่องป้อน 58 ชิ้น All In One เครื่อง Charmhigh Desktop Pick and Place เครื่อง SMT ขนาดเล็ก 4



หมายเหตุ Kinly:

เครื่องเลือกและวางครบชุดพร้อมอุปกรณ์เสริมทั้งหมดที่รวมอยู่ในบรรจุภัณฑ์ผ่านการตรวจสอบคุณภาพแล้ว

เป็นเครื่อง All-in-one พร้อมใช้งาน!

คุณสามารถใช้งานได้เมื่อคุณได้รับการสนับสนุนด้านเทคนิคหลังการขายที่ดีโปรดซื้อด้วยความมั่นใจ

เพลิดเพลินไปกับเครื่องเลือกและวางของคุณ!



บริการและการรับประกัน:
เครื่องสมบูรณ์มีระยะเวลาการรับประกันของ 1 ปี ตั้งแต่เวลาซื้อและบริการตลอดอายุการใช้งาน

เราจัดหาชิ้นส่วนอะไหล่ของเครื่องจักรจัดหาโดยตรงจากโรงงานที่เชื่อถือได้

เราให้บริการถาม / ตอบออนไลน์และบริการช่วยเหลือด้านการแก้ไขปัญหาและคำแนะนำด้านเทคนิค



ให้บริการหลังการขายแบบตัวต่อตัว เครื่องแต่ละเครื่องได้รับการทดสอบอย่างดี 100% ก่อนจัดส่ง
