รายละเอียดสินค้า:
|
| เครื่องพิมพ์ลายฉลุ: | เครื่องพิมพ์วางประสานกึ่งอัตโนมัติ 3250 | CHM-551: | 4 หัว 50 ตัวป้อน (หัวฉีดเปลี่ยนอัตโนมัติ, สายพานลำเลียง pcb อัตโนมัติ) |
|---|---|---|---|
| T961: | เตาอบ reflow สายพานลำเลียง 6 โซนอุณหภูมิ | สาย SMT: | สาย smt ความแม่นยําสูง, การสนับสนุน 0201 |
| ส่วนประกอบ: | 0201/0402/0603-5050/SOT/SOP/QFP/QFN/BGA เป็นต้น | ความแม่นยำในการติดตั้ง: | (XY)±0.06mm ; (XY)±0.06มม. ; CPK≥1.0 ซีพีเค≥1.0 |
| ขนาด PCB: | 350มม.(ย)x270มม.(ก) | ความเร็วในการติดตั้ง: | 11500CPH (เหมาะสมที่สุด) IPC9850:8850cph |
| แสงสูง: | สายการผลิต SMD ความแม่นยําสูง,SMD สายการผลิต PCB ทําหุ่นยนต์,SMT สายประกอบ PCB ทําหุ่นยนต์ |
||

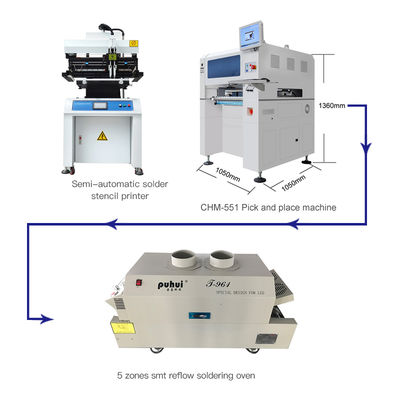

ความแม่นยําสูงสายการผลิต SMT ประหยัด:
3250 เครื่องพิมพ์เมนสิลครึ่งอัตโนมัติ CHM-551 SMT ชิปมอนเตอร์ รีฟลอว์โฟน T961
สายการผลิต SMT ขนาดเล็ก, การปรับปรุงสูง, การทดสอบ CPK ผ่าน, ส่วนประกอบ min 0201
1. เครื่องพิมพ์ stencil 3250 ปริมาตรเทคนิค
| รุ่น | 3250 |
| ขนาด | 850x670x1550 ((มม) |
| ขนาดตาราง | 320x500 ((มม) |
| ขนาด PCB | 250x400 ((มม) |
| ขนาด stencil | 550x680 ((มม) |
| ความเร็วในการพิมพ์ | 0~8000 ((mm) / นาที |
| ความหนาของ PCB | 0 ~ 100 ((มม) |
| PCB ปรับระยะเล็กน้อย | ด้านหน้า/ด้านข้าง +10 มม. |
| โวลเตชั่น | 1PAC220V 50/60HZ |
| ความสูงของโต๊ะพิมพ์ | 850±20 ((mm) |
| ความแม่นยําซ้ํา | ± 0.01 มม. |
| วิธีการตั้งตําแหน่ง PCB | ข้างนอก/หลุมอ้างอิง |
| น้ําหนัก | ประมาณ 250 กิโลกรัม |
2. CHM-551SMT เครื่องเลือกและวาง
| CHM-551 รายละเอียด | |
| ขนาด | 980mm ((L) X 1050mm ((W) X 880mm ((H) |
| น้ําหนัก | 190 กิโลกรัม |
| พลังงาน | AC220V (50Hz, single phase) 1.5kw |
| การจัดส่งอากาศ | 0.5MPa ~0.7MPa |
| การผลิตความว่าง | ปั๊มสูบสูบ |
| จํานวนหัวปรับ | 4 |
| ความเร็วการติดตั้ง | 11500CPH (ดีที่สุด) IPC9850: 8850cph |
| ความ แม่น ที่ เพิ่ม ขึ้น | (XY) ± 0.06 มิลลิเมตร; CPK≥1.0 |
| ความสูงของส่วนประกอบ | 12 มม. |
| ประเภทส่วนประกอบ | 0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA เป็นต้น (ตัวต่อต้าน/ตัวประกอบ/ไดโอเดส/ไทโอเดส/LED/IC ฯลฯ) |
| ความหนาของ PCB | 0.6mm ~ 3.5mm |
| ขนาด PCB | 350mm ((L) x 270mm ((W) (มาตรฐาน); 600mm ((L) x350mm ((W) (ไม่จําเป็น) |
| เปลี่ยนกระบอก | การเปลี่ยนจุฬาโดยอัตโนมัติ (ห้องสมุดจุฬา 13 หลุม) |
| ระบบควบคุม | คอมพิวเตอร์อุตสาหกรรมที่ติดตั้ง (Windows 7) พร้อมจอ คีย์บอร์ด และหนู |
| ระบบขับเคลื่อน |
หมุน X&Y ที่ขับเคลื่อนโดยมอเตอร์เซอร์โว; การใช้ความยืดหยุ่นในการเร่งและความช้าของเส้นโค้ง S |
| ระบบส่ง | สกรูลูกกลม + คู่นําเส้นตรง |
| ระบบอาหาร | 50 ยามาฮ่า 8 มิลลิเมตรสแตนดาร์ท ปนูเมติก / ไฟฟีเดอร์ไฟฟ้า (ก็เหมาะสําหรับ IC tray และ stick feeder) |
| ระบบการมองเห็น | กล้องถ่ายภาพฉับพลัน×4 (ขนาดส่วนประกอบที่ใช้ได้: 14mm×14mm) กล้อง IC × 1 (ขนาดส่วนประกอบที่ใช้ได้: 25mm × 25mm) กล้องเครื่องหมาย × 2 |
3. T961 ปริมาตร:
| รุ่น | T-961 |
| ปริมาณโซนทําความร้อน | ข้างบน3/ด้านล่าง3 |
| ความยาวของเขตทําความร้อน | 730 มม. |
| ประเภทของเครื่องทําความร้อน | ไซโรโก้ระดับฉลาดและความร้อนอินฟราเรดเร็ว |
| ปริมาณโซนเย็น | 1 |
| ความกว้างสูงสุดของแผ่น PCB | 230 มม. |
| ทิศทางการทํางาน | ซ้าย→ขวา |
| ตัวเลือกในการจัดส่ง | เครือข่ายการส่งและการส่งโซ่ |
| ความเร็วของเข็มขัดส่ง | 0-290mm/min |
| พลังงานไฟฟ้า | 220V 50/60Hz |
| กําลังสูงสุด | 3.5KW |
| เวลาอุ่น | ประมาณ 7 นาที |
| ระยะควบคุมอุณหภูมิ | อุณหภูมิห้อง 300 |
| ระบบควบคุมอุณหภูมิ | การควบคุมวงจรปิด PID |
| ความแม่นยําในการควบคุมอุณหภูมิ | ± 1 |
| ความเบี่ยงเบนการกระจายอุณหภูมิ PCB | ± 2 |
| ขนาดรวม | 1000 × 466 × 445 มม |
| น้ําหนักของเครื่อง | 70 กิโลกรัม |

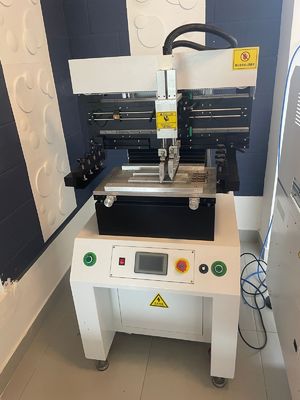

1. เครื่องพิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์ 3250

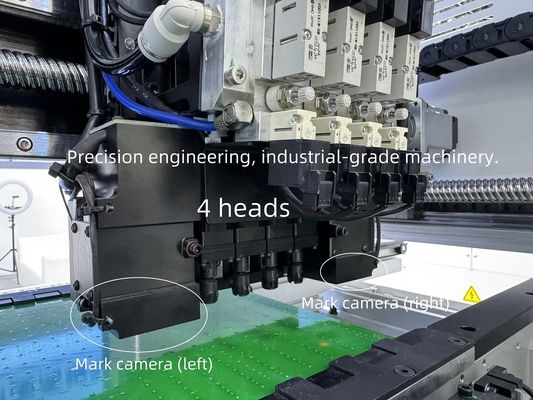

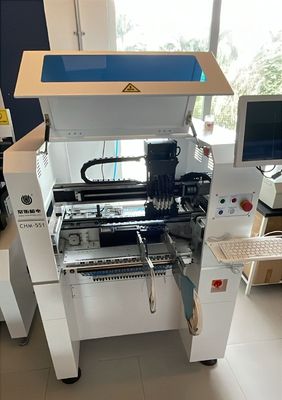

2. CHM-551 หัวสี่สมบูรณ์แบบอัตโนมัติ SMT หักและวางเครื่องสะท้อน
1การทดสอบ CPK การสนับสนุนCPK≥1.0
2. อัตโนมัติเปลี่ยนจมูก (13 ชุดห้องสมุดจมูก)
3การชดเชยความร้อน
4. ขนส่ง PCB อัตโนมัติ
5ความเร็วที่ดีที่สุด:11500CPH, IPC9850:8850CPH
6. Min 0201 รองรับ
7.สกรูลูกกลม + คู่นําเส้นตรง
8. มอเตอร์เซอร์โว
สะดวกมากสําหรับ IC ที่มีเสียงดี

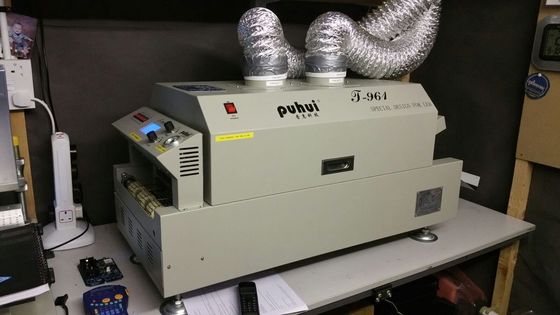

3. T961 เตาอบรีฟลัคฟรีไร้หมู ขนาดการทําความร้อนที่ใหญ่กว่า 730x230 มิลลิเมตร สําหรับ PCB ชั้นสอง:
สายสมาชิก SMT ที่ดีที่สุด, เราแนะนํามัน!
จําหน่ายจากโรงงานสูงสุด พร้อมการรับประกันคุณภาพ
กรุณาส่งอีเมลหรือโทรหาเรา หากคุณมีคําถามเพิ่มเติม
โปรดสังเกต:
CHM-551 smt pick and place machine เพียงแค่ต้องเชื่อมต่อแหล่งอากาศภายนอก ที่คุณเตรียมไว้เอง ไม่ต้องมีของอื่นๆ
เครื่องมันผ่านการตรวจคุณภาพ ก่อนที่จะออกเรือ
เราให้บริการหลังการขายทันเวลา ทุกเครื่อง 100% ทดสอบดีก่อนส่ง
เพลิดเพลินกับเครื่องเก็บและวางของคุณ!
บริการและการรับประกัน:
อุปกรณ์ครบถ้วนมีระยะเวลาการรับประกัน 1 ปีตั้งแต่เวลาซื้อและการบริการตลอดชีวิต
เรามักจะให้อะไหล่ของเครื่องจักร โรงงานที่น่าเชื่อถือ การจัดส่งตรง
เราให้บริการ Q / A ออนไลน์และการแก้ไขปัญหาสนับสนุนและบริการให้คําปรึกษาทางเทคนิค
ให้บริการหลังการขายแบบ 1 ต่อ 1 ทุกเครื่องถูกทดสอบ 100% ก่อนส่ง
