สายการผลิต SMT ร้อน CHMT36VA + 3040 เครื่องพิมพ์ลายฉลุ + เตาอบ Reflow T962A

สายการผลิต SMT ร้อน CHMT36VA + 3040 เครื่องพิมพ์ลายฉลุ + เตาอบ Reflow T962A
สายการผลิต SMT ร้อน CHMT36VA + 3040 เครื่องพิมพ์ลายฉลุ + เตาอบ Reflow T962A สายการผลิต SMT ร้อน CHMT36VA + 3040 เครื่องพิมพ์ลายฉลุ + เตาอบ Reflow T962A สายการผลิต SMT ร้อน CHMT36VA + 3040 เครื่องพิมพ์ลายฉลุ + เตาอบ Reflow T962A สายการผลิต SMT ร้อน CHMT36VA + 3040 เครื่องพิมพ์ลายฉลุ + เตาอบ Reflow T962A

ภาพใหญ่ :  สายการผลิต SMT ร้อน CHMT36VA + 3040 เครื่องพิมพ์ลายฉลุ + เตาอบ Reflow T962A

รายละเอียดสินค้า:
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: Charmhigh
ได้รับการรับรอง: CE
หมายเลขรุ่น: 3040 / CHMT36VA / T962A
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: $3480
รายละเอียดการบรรจุ: กล่องไม้
เวลาการส่งมอบ: 2-3 วัน
เงื่อนไขการชำระเงิน: <i>T/T;</i> <b>T / T;</b> <i>Western Union</i> <b>เวสเทิร์นยูเนี่ยน</b>
สามารถในการผลิต: 200 ต่อเดือน

สายการผลิต SMT ร้อน CHMT36VA + 3040 เครื่องพิมพ์ลายฉลุ + เตาอบ Reflow T962A

ลักษณะ
เครื่องพิมพ์ลายฉลุ: 300 * 400 มม. (3040) เครื่อง Pnp: CHMT36VA (29 Feeder 2 หัว + กล้องมองเห็นสองตา)
เตาอบ Reflow: T962A ขนาดหัวบัดกรี 300 * 320 มม. 1500 วัตต์ การใช้: การผลิตแบบกลุ่มเล็ก
แสงสูง:

SMT Prodcution Line

,

เครื่องพิมพ์ลายฉลุ 3040

,

เตาอบ Reflow T962A

Hot SMT Prodcution Line: CHMT36VA + 3040 เครื่องพิมพ์ลายฉลุ + เตาอบ Reflow T962A

เวอร์ชันภาษาอังกฤษ 220v / 110v รองรับ / ประกาศ CE

สายการผลิต SMT ขนาดเล็ก:

สายการผลิต SMT ร้อน CHMT36VA + 3040 เครื่องพิมพ์ลายฉลุ + เตาอบ Reflow T962A 0

1.เครื่องพิมพ์ลายฉลุความแม่นยำสูง 3040:

ขนาดโต๊ะทำงาน 300 * 400 มม
ขนาดพิมพ์ 250 * 400 มม
ขนาดเฟรมสุทธิสูงสุด 370 * 470 มม
ทางเครื่องพิมพ์ คู่มือ
ความหนาของพื้นผิว 0-80 มม
โต๊ะทำงานปรับระดับเสียง 10 มม. การปรับมุมแนวนอน
ความสูงของแท่นพิมพ์ 220 มม
ความแม่นยำซ้ำ ๆ ± 0.01 มม
ค้นหาโหมด เกณฑ์มาตรฐานหรือรูปทรงรู
มิติ 540 * 370 * 350 มม
ขนาดบรรจุ 660 * 500 * 280 มม
น้ำหนัก NW.21Kg GW.22Kg



2. CHMT36VA เลือกและวางเครื่อง (ทำงานกับพีซีภายนอก)

รุ่น CHM-T36VA
พื้นที่ PCB 10 มม. * 10 มม. - 355 มม. * 355 มม
แกน XY เดินทาง 420 * 460 มม
ช่วงการเคลื่อนที่ของแกน Z 15 มม
ตำแหน่งหัว 2 ชิ้น
เครื่องป้อน

8 มม. = 22 ชิ้น, 12 มม. = 4 ชิ้น, 16 มม. = 2 ชิ้น, 24 มม. = 1 ชิ้น,

ถาด IC ด้านหน้า = 14 ชิ้นถาด IC ที่ผู้ใช้กำหนดเอง

ระบบการมองเห็น กล้องคู่ (กล้องขึ้นและลง)
ไดรฟ์ ระบบเซอร์โวไดรฟ์เซอร์โวควบคุมวงปิดตรวจสอบให้แน่ใจว่าไม่พลาดขั้นตอน
การตรวจจับการกลับตัวเองของแกน Z ใช่ป้องกันไม่ให้หัวฉีดแตก
ดึงขากลับเอง ใช่,ป้องกันไม่ให้ขาดึงขาด
วิธีการตรวจจับวัสดุรั่ว การตรวจจับสูญญากาศการตรวจจับการมองเห็น
ความเร็วในการติดตั้ง 4000cph (ปิดการมองเห็น);2800cph (เปิดการมองเห็น)
ความแม่นยำในการติดตั้ง ± 0.025 มม
ส่วนประกอบ 0402-5050, SOP, QFN, (ความกว้างของเทป: 8MM, 12MM, 16MM, 24MM)
ขนาดเครื่อง L 960 มม. * กว้าง 705 มม. * สูง 335 มม
ปั๊มสุญญากาศ -92KPA (2 ชิ้น, ในตัว, ประเภทปิดเสียง)
แหล่งอากาศภายนอก ไม่จำเป็น (ปั๊มสูญญากาศปิดเสียงในตัวเครื่อง 2 ชิ้น)
พีซีภายนอก ใช่ (ซอฟต์แวร์ที่เข้ากันได้กับ windows7)
แรงดันไฟฟ้า 220V (110V), 50Hz 60Hz
น้ำหนักสุทธิ 65 กก
ซอฟต์แวร์ที่เข้ากันได้ นักออกแบบ Altium, Protell99SE, PADS, Kicad, Eagle, Cadint, Cadence Orcad, Cadence Allegro, PROTEUS..etc



3. T962A พารามิเตอร์เตาอบ Reflow (ปรับปรุงใหม่พร้อมพัดลม):

ยี่ห้อ: PUHUI

รุ่น: T962A

สภาพ: แบรนด์ใหม่จากโรงงาน

พื้นที่สูงสุดในการบัดกรี: 20 X 20 ซม

ขนาด: 68.4 X 50.4 X 22.5 ซม

กำลังไฟ: 1500W

ระยะเวลาดำเนินการ: 1 ~ 8 นาที

อุปทาน: AC110V ~ AC220V / 50 ~ 60HZ



รูปภาพดังต่อไปนี้:

1.เครื่องพิมพ์ลายฉลุ 3040 (ความแม่นยำสูง)
สายการผลิต SMT ร้อน CHMT36VA + 3040 เครื่องพิมพ์ลายฉลุ + เตาอบ Reflow T962A 1

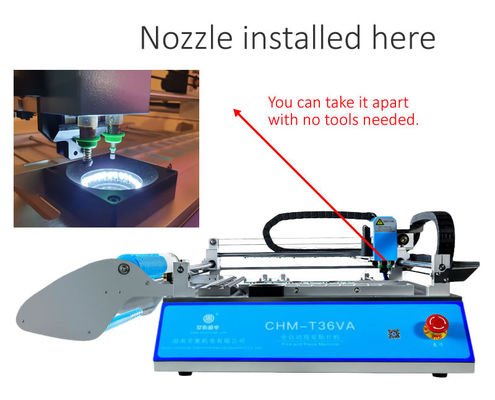

2. CHMT36VA เลือกและวางเครื่องด้วย Vision System (ต้องใช้ PC ภายนอก)

สายการผลิต SMT ร้อน CHMT36VA + 3040 เครื่องพิมพ์ลายฉลุ + เตาอบ Reflow T962A 2
สายการผลิต SMT ร้อน CHMT36VA + 3040 เครื่องพิมพ์ลายฉลุ + เตาอบ Reflow T962A 3

สายการผลิต SMT ร้อน CHMT36VA + 3040 เครื่องพิมพ์ลายฉลุ + เตาอบ Reflow T962A 4



ความได้เปรียบในการแข่งขัน:
1. ซอฟต์แวร์ที่สะดวก ระบบลินุกซ์ในตัว ของเครื่องกระดานหลักอุตสาหกรรมที่มั่นคงการทำงานที่เป็นอิสระไม่จำเป็นต้องใช้คอมพิวเตอร์ภายนอกการทำงานง่ายขึ้นและสะดวกขึ้นเรียนรู้ได้เร็ว
2. หน้าจอสัมผัสในตัวไม่จำเป็นต้องใช้จอภาพภายนอกห้องบันทึกการทำงานที่สะดวกยิ่งขึ้นรองรับเมาส์ USB เช่นกัน
3. กล้องมองภาพสองตัวบนและล่าง แก้ไขตำแหน่งของแต่ละส่วนประกอบคุณสามารถดูภาพการมองเห็นจากหน้าจอสำหรับทุกส่วนประกอบ (
ขนาดส่วนประกอบสูงสุด 22 * ​​22 มม.)
4. มันมี ตัวยึด PCB แบบยืดหยุ่นเหมาะสำหรับ PCB ขนาดต่างๆ
5. ได้รับการสนับสนุน ถาด IC ที่กำหนดเองถาด IC สามารถยึดได้บนโต๊ะเครื่อง
6. หัวยึด 2 ชิ้นพร้อม 2 ชิ้น Juki Nozzles หัวฉีด Juki แม่เหล็กภายในจึงสามารถถอดออกได้ด้วยนิ้วไม่จำเป็นต้องถอดชิ้นส่วนด้วยประแจหัวฉีด มุมการหมุน -180 องศาถึง +180 องศา
7. เครื่อง All-in-oneตัวป้อน 29 ชิ้นรวมอยู่ในเครื่องไม่จำเป็นต้องซื้อชิ้นส่วนอื่น ๆ เครื่องเป็น พร้อมที่จะทำงาน.
8. การตรวจจับแกน Z มเข็มดึงของ achine จะกลับสู่จุดเริ่มต้นโดยอัตโนมัติเพื่อหลีกเลี่ยงไม่ให้หัวฉีดแตก

9. ส่วนประกอบความสูงสูงสุดรองรับ 5 มม.
10. การควบคุมวงปิดแกน X, Y พร้อมตัวเข้ารหัสไม่หลุดขั้นตอน
11. PCB ปรับเทียบโดยตำแหน่งส่วนประกอบสองตำแหน่งจากนั้นส่วนประกอบที่เหลือจะถูกปรับเทียบโดยอัตโนมัติ
12. ปรับเทียบเครื่องหมายอัตโนมัติ 2 จุดจะมีการปรับเทียบอัตโนมัติก่อนการทำงานทุกครั้งตรวจสอบให้แน่ใจว่าทุกการติดตั้ง PCB อย่างแม่นยำ
13. ด้วยการตรวจจับสูญญากาศด้วยการให้อาหารอัตโนมัติหากชิ้นส่วนหนึ่งดูดคดมันจะโยนมันไปยังพื้นที่ฝากโดยอัตโนมัติจากนั้นเลือกชิ้นใหม่เพื่อติดตั้งอีกครั้ง

14. ด้วย การตรวจจับการมองเห็นกล้องจะทำการแก้ไขมุมของส่วนประกอบอัตโนมัติและวางบนบอร์ด PCB ให้ถูกที่หากหัวไม่หยิบส่วนประกอบกล้องจะตรวจจับและกลับไปหยิบอีกครั้ง 3 ครั้งไม่หยิบเครื่องจะส่งเสียงเตือนและหยุดหลังจากจ่ายวัสดุจากนั้นทำงานต่อโดยไม่ต้องเริ่มใหม่อีกครั้ง

15. มาพร้อมกับเครื่องมือแปลง (เวอร์ชั่น PC) แก้ไขไฟล์งานในคอมพิวเตอร์และโหลดไฟล์งานลงเครื่องด้วยพอร์ต USB สะดวกรวดเร็ว
16. การสนับสนุน แผงหน้าปัด
17. หากคุณไม่มีไฟล์ PCB คุณสามารถทำได้ สร้างไฟล์งานใหม่ ลงโปรแกรมในเครื่องโดยตรง

18. การสนับสนุน ขั้นตอนเดียว

19. การสนับสนุน ตัดเทป / วัสดุจำนวนมาก / วัสดุท่อ

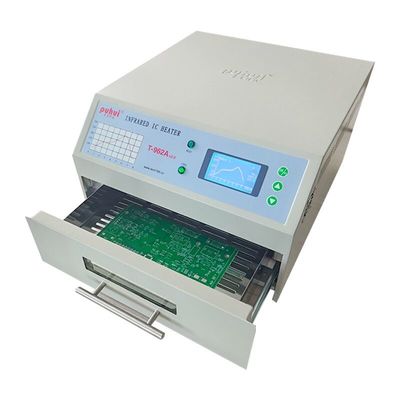

 3. เตาอบ Reflow T962A (แบบใหม่พร้อมท่อไอเสีย)

สายการผลิต SMT ร้อน CHMT36VA + 3040 เครื่องพิมพ์ลายฉลุ + เตาอบ Reflow T962A 5

  ทำไมต้องเลือก Charmhigh?
1. การออกแบบระดับมืออาชีพและห้องที่บันทึกไว้
2. การใช้งานที่เป็นมิตรกับผู้ใช้ไม่จำเป็นต้องมีวิศวกร SMT มืออาชีพอุปกรณ์ระดับเริ่มต้น
3. เครื่องเดียว - การทำงานแบบบูรณาการไม่จำเป็นต้องมีปั๊มเสริมหรือพีซีหรืออุปกรณ์รองรับใด ๆ
4. ความแม่นยำและความน่าเชื่อถือสูงประกอบขึ้นจากข้อบกพร่องของงานด้วยตนเอง
5. ประหยัดค่าใช้จ่ายลดค่าใช้จ่ายเพื่อเป็นเจ้าของสายการผลิต SMT อัตโนมัติแบบมืออาชีพ
6. บริการด่วนระหว่างประเทศพร้อมบริการส่งถึงบ้าน 3-5 วันทำการ
7. พิเศษสำหรับการวิจัยและพัฒนาในห้องปฏิบัติการตัวอย่างเพื่อหลีกเลี่ยงการเปิดเผยสิทธิบัตรและการออกแบบใด ๆ

8. หนึ่งเครื่องเท่ากับพนักงานบัดกรี 5 คนจัดการง่ายและประหยัดต้นทุนเหมาะสำหรับการผลิตจำนวนน้อย

9. Charmhigh คือการจัดหาโรงงานชิ้นส่วนเครื่องจักรทั้งหมดของเราได้รับการวิจัยและผลิตด้วยตัวเองอะไหล่บริการหลังการขายไม่เคยหยุดนิ่ง

10. Charmhigh เป็นผู้ผลิตมืออาชีพของเครื่อง SMT Pick and Place ตั้งแต่ปี 2009 ซอฟต์แวร์ทั้งหมดได้รับการวิจัยด้วยตัวเอง

สายการผลิต SMT ร้อน CHMT36VA + 3040 เครื่องพิมพ์ลายฉลุ + เตาอบ Reflow T962A 6

สายการผลิต SMT ร้อน CHMT36VA + 3040 เครื่องพิมพ์ลายฉลุ + เตาอบ Reflow T962A 7

Q1: ระยะเวลารอคอยสินค้าของคุณคืออะไร?(คุณต้องเตรียมสินค้านานแค่ไหน?)

A: 2-3 วันสำหรับเครื่อง 1-3 หน่วย5-15 วันสำหรับใบสั่งผลิตจำนวนมาก (ขึ้นอยู่กับปริมาณที่แตกต่างกัน)



Q2: คุณจะส่งสินค้าให้ฉันอย่างไร?

ตอบ: โดยปกติเราจะจัดส่งทางไปรษณีย์ระหว่างประเทศเช่น DHL, UPS, FedEx, TNT เพื่อให้ลูกค้าได้รับสินค้าอย่างรวดเร็วสำหรับปริมาณที่มากขึ้นให้จัดส่งทางอากาศหรือทางทะเล



Q3: ฉันต้องรอนานแค่ไหนก่อนที่สินค้าจะมาถึง?

ตอบ: 3-7 วันสำหรับการขนส่งระหว่างประเทศ5-8 วันสำหรับการขนส่งทางอากาศ20-40 วันสำหรับการขนส่งทางทะเล



Q4: คุณภาพผลิตภัณฑ์ของคุณคืออะไร?

ตอบ: วัตถุดิบของเราซื้อจากซัพพลายเออร์ที่ผ่านการรับรองคุณภาพที่ดีที่สุดในประเทศจีนและวิศวกรของเราทุกคนมีประสบการณ์ด้านเครื่องจักรมากกว่า 20 ปีรับประกันคุณภาพและฟังก์ชั่นที่ดีตอนนี้คุณภาพและข้อเสนอแนะของ CharmHigh ดีกว่าแบรนด์อื่น ๆ ในจีน



บริการแพ็คเกจมาตรฐาน:
แพคเกจของ P & Ps ของเราเป็นแพคเกจไม้ส่งออกมาตรฐานเพื่อหลีกเลี่ยงความเสียหายระหว่างการขนส่ง



บริการขนส่ง:

สำหรับบรรจุภัณฑ์ที่มีน้ำหนักต่ำกว่า 200 กก. คุณสามารถใช้ DHL, Fedex หรือ บริษัท ขนส่งด่วนอื่น ๆ สำหรับปริมาณมากคุณสามารถใช้การจัดส่งทางทะเลได้


การรับประกัน:

เครื่องสมบูรณ์มีอายุการรับประกัน 1 ปีนับจากวันที่ซื้อและบริการตลอดอายุการใช้งาน
เราจัดหาชิ้นส่วนอะไหล่ของเครื่องจักรจัดหาโดยตรงจากโรงงานที่เชื่อถือได้
เราให้บริการถาม / ตอบออนไลน์และบริการช่วยเหลือด้านการแก้ไขปัญหาและคำแนะนำด้านเทคนิค

ให้บริการหลังการขายแบบตัวต่อตัว

เครื่องแต่ละเครื่องทดสอบได้ดี 100% ก่อนจัดส่ง


การสนับสนุนด้านเทคนิค:
Kimi Mob: 0086135106 75756
Skype: kimiliu89
อีเมล: kimi@charmhigh-tech.com
