T961 เตาอบ Reflow แบบตั้งโต๊ะพร้อมสายพานลำเลียง 730 * 230 มม. 6 โซนอุณหภูมิ 3.5KW เครื่องบัดกรี

T961 เตาอบ Reflow แบบตั้งโต๊ะพร้อมสายพานลำเลียง 730 * 230 มม. 6 โซนอุณหภูมิ 3.5KW เครื่องบัดกรี
T961 Desktop Reflow Oven with conveyor 730*230mm 6 temp Zones 3.5KW Soldering Machine
T961 เตาอบ Reflow แบบตั้งโต๊ะพร้อมสายพานลำเลียง 730 * 230 มม. 6 โซนอุณหภูมิ 3.5KW เครื่องบัดกรี T961 เตาอบ Reflow แบบตั้งโต๊ะพร้อมสายพานลำเลียง 730 * 230 มม. 6 โซนอุณหภูมิ 3.5KW เครื่องบัดกรี T961 เตาอบ Reflow แบบตั้งโต๊ะพร้อมสายพานลำเลียง 730 * 230 มม. 6 โซนอุณหภูมิ 3.5KW เครื่องบัดกรี T961 เตาอบ Reflow แบบตั้งโต๊ะพร้อมสายพานลำเลียง 730 * 230 มม. 6 โซนอุณหภูมิ 3.5KW เครื่องบัดกรี

ภาพใหญ่ :  T961 เตาอบ Reflow แบบตั้งโต๊ะพร้อมสายพานลำเลียง 730 * 230 มม. 6 โซนอุณหภูมิ 3.5KW เครื่องบัดกรี

รายละเอียดสินค้า:
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: Puhui
ได้รับการรับรอง: CE
หมายเลขรุ่น: T961
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1
ราคา: $1998 including shipping
รายละเอียดการบรรจุ: กล่องไม้
เวลาการส่งมอบ: 2-3 วัน
เงื่อนไขการชำระเงิน: <i>T/T;</i> <b>T / T;</b> <i>Paypal</i> <b>Paypal</b>
สามารถในการผลิต: 200 ต่อเดือน

T961 เตาอบ Reflow แบบตั้งโต๊ะพร้อมสายพานลำเลียง 730 * 230 มม. 6 โซนอุณหภูมิ 3.5KW เครื่องบัดกรี

ลักษณะ
อำนาจ: 3.5KW ขนาด: 1,000 * 466 * 445 มม
ปริมาณโซนทำความร้อน: บน 3 / ลง 3 พื้นที่ทำความร้อน: 230 * 730 มม
เวลาที่ร้อน: ประมาณ 7 นาที
แสงสูง:

T961 เตาอบ Reflow แบบตั้งโต๊ะ

,

เตาอบ Reflow แบบตั้งโต๊ะ 730 * 230 มม.

,

เครื่องบัดกรี 3.5KW

ประเภทสายพานลำเลียงที่ร้อนแรงที่สุด Mini SMT Reflow Oven OT961

230*730mm 6 โซน เครื่องเชื่อมบัดกรี 3.5KW

desgin พิเศษสำหรับ LED / SMD



ซื้อในร้านค้า Aliexpress โดยตรง:

https://www.aliexpress.com/item/32920475678.html?spm=a2g0o.store_pc_groupList.8148356.3.3.8c2f7609n6uKUV



พารามิเตอร์ทางเทคนิคสำหรับ T961:

รุ่น

T-961

ปริมาณโซนความร้อน

บน3/ล่าง3

ความยาวของเขตความร้อน

730mm

ประเภทเครื่องทำความร้อน

sirocco ระดับอัจฉริยะและความร้อนอินฟราเรดอย่างรวดเร็ว

ปริมาณโซนความเย็น

1

ความกว้างสูงสุดของบอร์ด PCB

230mm

ทิศทางการดำเนินงาน

ซ้าย→ขวา

ตัวเลือกการจัดส่ง

การส่งสุทธิและการส่งลูกโซ่

ความเร็วของสายพานลำเลียง

0-290 มม./นาที

แหล่งจ่ายไฟ

220V 50/60Hz

พลังสูงสุด

3.5KW

เวลาทำความร้อน

ประมาณ 7 นาที

ช่วงการควบคุมอุณหภูมิ

อุณหภูมิห้อง-300

โหมดควบคุมอุณหภูมิ

การควบคุมวงปิด PID

ความแม่นยำในการควบคุมอุณหภูมิ

±1

ค่าเบี่ยงเบนการกระจายอุณหภูมิ PCB

±2

ขนาดโดยรวม

1000×466×445mm

น้ำหนักเครื่อง

70KG



คำอธิบาย:

1. เครื่องนี้เลือก sirocco ระดับอัจฉริยะและการควบคุมเทคโนโลยีการทำความร้อนด้วยอินฟราเรดอย่างรวดเร็ว พร้อมกับล้อลมที่ออกแบบพิเศษ ความเสถียรของความเร็วและอุณหภูมิที่สม่ำเสมอ เหมาะสำหรับการบัดกรีส่วนประกอบ LED และ BGA อย่างต่อเนื่อง

2. เครื่องนี้ติดตั้งระบบทำความร้อนแบบตีนตะขาบและหกอุณหภูมิพื้นที่ และแต่ละพื้นที่อุณหภูมิใช้การควบคุม PID อิสระและประเภทการทำความร้อนขึ้นลง สามารถทำให้อุณหภูมิภายในแม่นยำและได้สัดส่วนมากขึ้น โดยใช้เวลาประมาณ 7 นาที สามารถปล่อยให้ร้อนถึงอุณหภูมิในการทำงานจากอุณหภูมิห้อง

3. ประเภทความร้อนคลื่นอุณหภูมิอัจฉริยะ การเลือกคลื่นความจุขนาดใหญ่ มีคลื่นอุณหภูมิแปดคลื่นสามารถตอบสนองความต้องการเทคโนโลยีการเชื่อมต่างๆ
4. ใช้เทคโนโลยีที่ตั้งโปรแกรมได้ ตั้งค่าฟังก์ชั่นการจัดเก็บหน่วยความจำคลื่นอุณหภูมิไว้ล่วงหน้า สามารถทำให้กระบวนการเชื่อมทั้งหมดเสร็จสมบูรณ์โดยอัตโนมัติตามคลื่นที่ตั้งไว้ล่วงหน้าของคุณ
5. ใช้การวัดอุณหภูมิเทอร์โมคัปเปิลและเพิ่มวงจรชดเชยทำให้การวัดอุณหภูมิแม่นยำยิ่งขึ้นคลื่นที่สมบูรณ์แบบมากขึ้นใช้เทคโนโลยีควบคุมอุณหภูมิอัจฉริยะ PID;ทำให้การควบคุมอุณหภูมิแม่นยำยิ่งขึ้นใช้เอาต์พุตแบบไม่สัมผัสรีเลย์โซลิดสเตตขนาดใหญ่ที่นำเข้าได้อย่างมีประสิทธิภาพสามารถหลีกเลี่ยงความเสียหายของ IC หรือแผงวงจรเนื่องจากการอุ่นเครื่องอย่างรวดเร็วหรือต่อเนื่องทำให้กระบวนการเชื่อมทั้งหมดมีความปลอดภัยทางวิทยาศาสตร์มากขึ้น
7. ระบบส่งกำลังใช้มอเตอร์แปลงความถี่นำเข้า, ความเร็ว Closedloop PID, การทำงานที่ราบรื่น, ช่วงปรับความเร็วได้ 0-290mm/min.8ใช้โครงสร้างล้ออิสระและสตรัทสแตนเลสพิเศษ ทนทานต่อการสึกหรอทำงานได้อย่างราบรื่น ความแม่นยำของความเร็วสามารถเข้าถึง ±10 มม./นาที 910. เขตทำความเย็นอิสระเพื่อให้แน่ใจว่าบอร์ด PCB มีอุณหภูมิต่ำเมื่อจำเป็นอินเทอร์เฟซการทำงานระหว่างมนุษย์และเครื่องจักรที่เป็นมิตร จอ LCD ที่สมบูรณ์แบบ ไม่จำเป็นต้องเชื่อมต่อกับพีซี สามารถดูกระบวนการซ่อมแซมทั้งหมดได้อย่างชัดเจน
11. การออกแบบตามหลักสรีรศาสตร์ใช้งานได้จริงและใช้งานง่ายสร้างคุณภาพได้ดี แต่ในขณะเดียวกันก็มีน้ำหนักเบาและมีขนาดเล็ก ทำให้ T-960 สามารถจัดวาง เคลื่อนย้าย หรือจัดเก็บได้อย่างง่ายดาย


รองพื้นสำหรับเวฟเซ็ต:

1. ทฤษฎีการบัดกรีแบบรีโฟลว์และคลื่นอุณหภูมิ

เมื่อบอร์ด PCB เข้าสู่บริเวณที่ให้ความร้อน (พื้นที่แห้ง) ตัวทำละลายและก๊าซในตัวประสานจะระเหยออกไปในเวลาเดียวกัน ฟลักซ์สามารถทำให้แผ่นอิเล็กโทรดและส่วนปลายและเท้าของส่วนประกอบเปียกได้แป้งบัดกรีจะละลาย เข้าไปในถ้ำและปิดแผ่นอิเล็กโทรด นำไปสู่แผ่นรองและหมุดส่วนประกอบป้องกันออกซิเจนบอร์ด PCB เข้าสู่พื้นที่เก็บความร้อนบอร์ด PCB และส่วนประกอบได้รับความร้อนเต็มที่ในกรณีที่ PCB และส่วนประกอบเสียหายเมื่อเข้าไปในบริเวณเชื่อมและอุณหภูมิจะร้อนขึ้นอย่างรวดเร็วเมื่อบอร์ด PCB เข้าไปในพื้นที่เชื่อม อุณหภูมิจะร้อนขึ้นและสารบัดกรีจะละลายเมื่อบอร์ด PCB เข้าสู่พื้นที่ทำความเย็น ของเหลวบัดกรีวางจุดบัดกรีแข็งกระบวนการรีโฟลว์เสร็จสิ้น

อุณหภูมิเป็นหัวใจสำคัญของคุณภาพการเชื่อมความลาดชันของอุณหภูมิที่เกิดขึ้นจริงและการตั้งค่าและอุณหภูมิสูงสุดควรสอดคล้องกันก่อนที่อุณหภูมิจะสูงถึง 160° โปรดควบคุมความเร็วการทำความร้อนที่ประมาณ 1°/Sหากร้อนเร็วเกินไป บอร์ด PCB และส่วนประกอบจะเสียหาย และบอร์ด PCB อาจไม่มีรูปร่างในอีกด้านหนึ่ง ฟลักซ์ระเหยเร็วเกินไปและทำลูกดีบุกบัดกรีได้ง่ายตั้งอุณหภูมิสูงสุด 20 ° -40° สูงกว่าจุดหลอมเหลวของการวางประสานตั้งเวลารีโฟลว์ 10S ~ 60Sหากอุณหภูมิสูงสุดต่ำหรือเวลาในการรีโฟลว์สั้น จะส่งผลต่อคุณภาพการเชื่อม และร้ายแรงทำให้วางประสานไม่ละลายหากอุณหภูมิสูงสุดสูงหรือใช้เวลาในการรีโฟลว์นาน พลังงานโลหะจะถูกออกซิไดซ์และส่งผลต่อคุณภาพการเชื่อมและร้ายแรงทำให้ส่วนประกอบและบอร์ด PCB เสียหาย
2. ชุดของคลื่นอุณหภูมิ

ตั้งคลื่นตามการวางประสานและรองพื้นด้านบนวางประสานที่แตกต่างกัน เลือกและตั้งคลื่นที่แตกต่างกันนอกจากนี้ คลื่นอุณหภูมิยังสัมพันธ์กับ PCB ความหนาแน่นและขนาดของส่วนประกอบโดยทั่วไปอุณหภูมิในการเชื่อมแบบไร้สารตะกั่วควรสูงกว่าจุดหลอมเหลว 40°



100% รูปภาพจริงดังนี้:

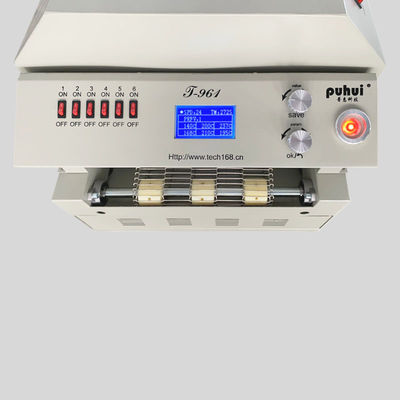

T961 เตาอบ Reflow แบบตั้งโต๊ะพร้อมสายพานลำเลียง 730 * 230 มม. 6 โซนอุณหภูมิ 3.5KW เครื่องบัดกรี 0

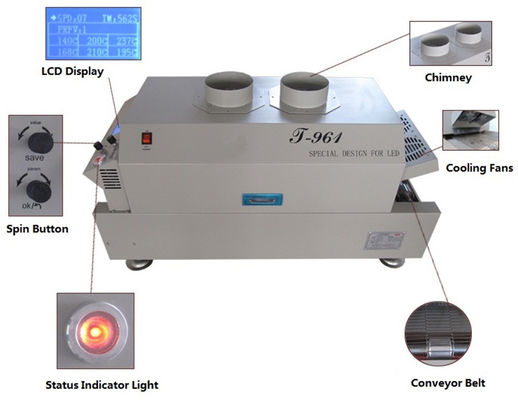

T961 เตาอบ Reflow แบบตั้งโต๊ะพร้อมสายพานลำเลียง 730 * 230 มม. 6 โซนอุณหภูมิ 3.5KW เครื่องบัดกรี 1

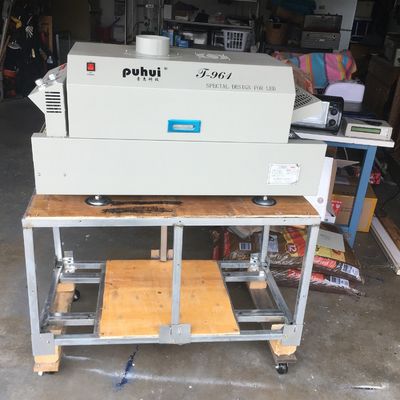

T961 เตาอบ Reflow แบบตั้งโต๊ะพร้อมสายพานลำเลียง 730 * 230 มม. 6 โซนอุณหภูมิ 3.5KW เครื่องบัดกรี 2

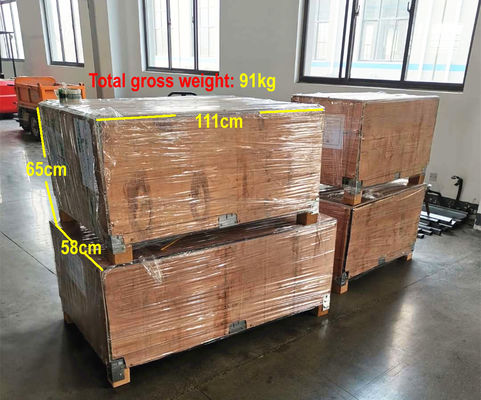

T961 เตาอบ Reflow แบบตั้งโต๊ะพร้อมสายพานลำเลียง 730 * 230 มม. 6 โซนอุณหภูมิ 3.5KW เครื่องบัดกรี 3


การรับประกัน:

เครื่องสมบูรณ์มีระยะเวลาการรับประกัน 1 ปีนับจากเวลาที่ซื้อและบริการตลอดอายุการใช้งาน
เราจัดหาอะไหล่ของเครื่องจักร จัดหาโดยตรงจากโรงงานที่เชื่อถือได้
เราให้ Q/A ออนไลน์และการสนับสนุนการแก้ไขปัญหาและบริการคำแนะนำทางเทคนิค

ให้บริการหลังการขายแบบตัวต่อตัว แต่ละเครื่อง 100% ทดสอบอย่างดีก่อนส่งออก
