All In One CHMT48VA Benchtop SMT Pick And Place Machine Embedded Linux System

All In One CHMT48VA Benchtop SMT Pick And Place Machine Embedded Linux System
All In One CHMT48VA Benchtop SMT Pick And Place Machine Embedded Linux System All In One CHMT48VA Benchtop SMT Pick And Place Machine Embedded Linux System All In One CHMT48VA Benchtop SMT Pick And Place Machine Embedded Linux System

ภาพใหญ่ :  All In One CHMT48VA Benchtop SMT Pick And Place Machine Embedded Linux System

รายละเอียดสินค้า:
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: Charmhigh
ได้รับการรับรอง: CE
หมายเลขรุ่น: CHMT48VA
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1
ราคา: $4500 including shipping
รายละเอียดการบรรจุ: กล่องไม้
เวลาการส่งมอบ: 1-2 วัน
เงื่อนไขการชำระเงิน: T / T, PayPal เวสเทิร์นยูเนี่ยน
สามารถในการผลิต: 200 ต่อเดือน

All In One CHMT48VA Benchtop SMT Pick And Place Machine Embedded Linux System

ลักษณะ
เครื่องป้อน: 29 ชิ้น (8mm-22pcs, 12mm-4pcs, 16mm-2pcs, 24mm-1pcs) หัวตำแหน่ง: หัวฉีด 2 ชิ้นพร้อมหัวฉีด juki
ส่วนประกอบสนับสนุน: 0402,0603-5050, SOP, QFN เป็นต้น ความเร็ว: 3000 cph พร้อมวิสัยทัศน์
ความถูกต้อง: 0.025mm ขนาด PCB: 10 * 10 มม. ~ 355 มม. (L) × 355 มม. (W)
แสงสูง:

CHMT48VA Embedded Linux System

,

Benchtop Pick And Place Machine

,

CHMT48VA SMT Pick And Place Machine

ออล - อิน - วันคอมพิวเตอร์ระบบลินุกซ์อุตสาหกรรมในตัว Double vระบบ CCD ของกล้อง ision

CHM-T48VA เครื่องรับและวาง SMT แบบตั้งโต๊ะเครื่อง PNP

1ใบรับรอง CE เวอร์ชันภาษาอังกฤษ 10v 220V


ลิงก์ purcahse โดยตรงจากร้านค้า Aliexpress:

https://www.aliexpress.com/item/32502909690.html?spm=2114.12010612.8148356.5.2d2032dcu4dcYa



รองรับ PayPal เช่นกัน บัญชี PayPal ของเราคือ: sales@charmhigh-tech.com

ลิงค์การชำระเงินด้วย PayPal:All In One CHMT48VA Benchtop SMT Pick And Place Machine Embedded Linux System 0



โปรดดูลิงค์วิดีโอด้านล่าง:

CHMT48VA ลูกค้าที่ทำงานจากเบลเยียม:

www.youtube.com/watch?v=HiQF7R4X3UE



เลือกและวางเครื่อง CHMT48VA วาง LED:

www.youtube.com/watch?v=-tLj0SrvEMw



ข้อมูลจำเพาะของ CHMT48VA:

พารามิเตอร์ทางเทคนิคสำหรับ

CHMT48VA

มิติ

L 960 มม. * กว้าง 705 มม. * สูง 335 มม

พื้นที่ PCB

10 * 10 ~ 355 * 355 มม

แกน XY เดินทาง

400 * 460 มม

ช่วงการเคลื่อนที่ของแกน Z

15 มม

เลือกและวางหัว

2 ชิ้น

ความเร็วในการติดตั้ง

ด้วยวิสัยทัศน์ 3000 ~ 4000cph;ไม่มีวิสัยทัศน์
6000cph-7000cph (หมายเหตุ: cph หมายถึงชิปต่อชั่วโมง)

ความแม่นยำในการทำงาน

± 0.025 มม

ซ้อนกัน

8mm = 22 กอง;12mm = 4 กอง;16 มม. = 2 กอง;
24mm = 1 กอง;IC ด้านหน้า = 12 กอง;
ถาด IC ที่ผู้ใช้กำหนด = 20 กอง

ปั๊มสุญญากาศ

2 ชิ้นในตัว (ปิดเสียง)

ระบบการมองเห็น

กล้องคู่แบบมุมมองขึ้นและลง

ระบบคอมพิวเตอร์ภายใน

ระบบลินุกซ์ภายในมีเสถียรภาพมากไม่จำเป็นต้องใช้พีซีภายนอก

ซอฟต์แวร์เพื่อรวมไฟล์ CSV

โดย Protel 99SE;นักออกแบบ Altium

รองรับไฟล์

.csv ไฟล์

หน้าจอสัมผัส

หน้าจอสัมผัสอุตสาหกรรมขนาด 7 นิ้ว (15.6 ซม. * 9.3 ซม.)

แพ็คเกจสนับสนุน

0402,0603,0805,1206,1210,3528,5050, SO-16, SOT-23, SOT-89, TO-252, SOP, QFN, LQFP .... IC ชนิดต่างๆ (ขนาดสูงสุด 22 * ​​22 มม.)

แรงดันไฟฟ้า

AC 110V / 220V, 50 / 60HZ (จัดหาปลั๊กสำหรับประเทศของคุณ)

น้ำหนักรวม

73 กก. (พร้อมกล่องไม้)



ข้อดี:
1. ซอฟต์แวร์ที่สะดวก ระบบลินุกซ์ในตัว ของเครื่องกระดานหลักของอุตสาหกรรมที่มีเสถียรภาพการทำงานที่เป็นอิสระไม่จำเป็นต้องใช้คอมพิวเตอร์ภายนอกการทำงานที่ง่ายและสะดวกยิ่งขึ้นเรียนรู้ได้เร็ว
2. หน้าจอสัมผัสในตัวไม่จำเป็นต้องใช้จอภาพภายนอกห้องบันทึกการทำงานที่สะดวกยิ่งขึ้นรองรับเมาส์ USB เช่นกัน
3. กล้องมองภาพสองตัวด้านบนและด้านล่างแก้ไขตำแหน่งของแต่ละส่วนประกอบคุณสามารถดูภาพการมองเห็นจากหน้าจอสำหรับทุกส่วนประกอบ (ขนาดส่วนประกอบสูงสุด 22 * ​​22 มม.)
4. มันมี ตัวยึด PCB แบบยืดหยุ่นเหมาะสำหรับ PCB ขนาดต่างๆ
5. ได้รับการสนับสนุน ถาด IC ที่กำหนดเองถาด IC สามารถยึดได้บนโต๊ะเครื่อง
6. หัวยึด 2 ชิ้นพร้อม 2 ชิ้น Juki Nozzles หัวฉีด Juki แม่เหล็กภายในจึงสามารถถอดออกได้ด้วยนิ้วไม่จำเป็นต้องถอดชิ้นส่วนด้วยประแจหัวฉีด มุมการหมุน -180 องศาถึง +180 องศา
7. เครื่อง All-in-oneตัวป้อน 29 ชิ้นรวมอยู่ในเครื่องไม่จำเป็นต้องซื้อชิ้นส่วนอื่น ๆ เครื่องเป็น พร้อมที่จะทำงาน.
8. การตรวจจับแกน Z มเข็มดึงของ achine จะกลับไปที่จุดเริ่มต้นโดยอัตโนมัติเพื่อหลีกเลี่ยงไม่ให้หัวฉีดแตก

9. ส่วนประกอบความสูงสูงสุดรองรับ 5 มม.
10. การควบคุมวงปิดแกน X, Y พร้อมตัวเข้ารหัสไม่หลุดขั้นตอน
11. PCB ปรับเทียบโดยตำแหน่งส่วนประกอบสองตำแหน่งจากนั้นส่วนประกอบที่เหลือจะถูกปรับเทียบโดยอัตโนมัติ
12. ด้วยการตรวจจับสูญญากาศด้วยการให้อาหารอัตโนมัติหากชิ้นส่วนหนึ่งดูดคดมันจะโยนไปยังพื้นที่ฝากโดยอัตโนมัติจากนั้นเลือกชิ้นใหม่เพื่อติดตั้งอีกครั้ง

13. ด้วย การตรวจจับการมองเห็นกล้องจะทำการแก้ไขมุมของส่วนประกอบอัตโนมัติและวางบนบอร์ด PCB ให้ถูกที่หากหัวไม่หยิบส่วนประกอบกล้องจะตรวจจับและกลับไปหยิบอีกครั้ง 3 ครั้งไม่หยิบเครื่องจะส่งเสียงเตือนและหยุดหลังจากจัดหาวัสดุจากนั้นทำงานต่อโดยไม่ต้องเริ่มใหม่อีกครั้ง

14. มาพร้อมกับเครื่องมือแปลงไฟล์ (เวอร์ชั่น PC) แก้ไขไฟล์งานในคอมพิวเตอร์และโหลดไฟล์งานเข้าเครื่องด้วยพอร์ต USB สะดวกรวดเร็ว
15. การสนับสนุน แผงหน้าปัด
16. หากคุณไม่มีไฟล์ PCB คุณสามารถทำได้ สร้างไฟล์งานใหม่ ลงโปรแกรมในเครื่องโดยตรง

17. การสนับสนุน ขั้นตอนเดียว

18. การสนับสนุน ตัดเทป / วัสดุจำนวนมาก / วัสดุท่อ

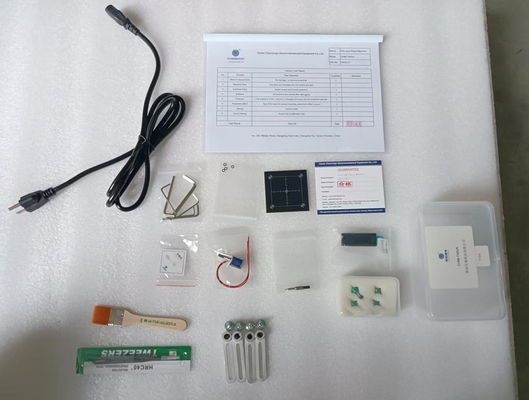

อุปกรณ์มาตรฐานสำหรับ CHMT48VA:
1) เลือกและวางเครื่อง CHMT48VA: 1
2) หัวฉีด Juki รวม 4 ชิ้น (ขนาด 503, 504, 505, 506)
3) ไดรเวอร์ USB 8G 1
4) สายไฟ 1
5) ดึงเข็ม 2
6) ขดลวดสำหรับดึงพิน
7) การวางตำแหน่งกล้องปรับกระดานสีดำ 1
8) ประแจหกเหลี่ยม 6
9) แหนบ 1
10) แปรง 1
11) ปากกาสำหรับหน้าจอสัมผัส 1
12) ตัวยึดสำหรับถาด IC 4
13) จาระบี 1
14) คู่มือผู้ใช้ภาษาอังกฤษ 1



ภาพถ่ายจริง 100%:

All In One CHMT48VA Benchtop SMT Pick And Place Machine Embedded Linux System 1
กล้องด้านบนและด้านล่างตรวจสอบให้แน่ใจว่าแต่ละองค์ประกอบมีความแม่นยำมาก:

All In One CHMT48VA Benchtop SMT Pick And Place Machine Embedded Linux System 2

มอเตอร์แกน XY พร้อมตัวเข้ารหัสการควบคุมวงปิดตรวจสอบให้แน่ใจว่าไม่สูญเสียขั้นตอน:

All In One CHMT48VA Benchtop SMT Pick And Place Machine Embedded Linux System 3

รองรับเทปตัด:

All In One CHMT48VA Benchtop SMT Pick And Place Machine Embedded Linux System 4

รองรับตัวป้อนการสั่นสะเทือน:

All In One CHMT48VA Benchtop SMT Pick And Place Machine Embedded Linux System 5

ถาด IC ที่ผู้ใช้กำหนด:

All In One CHMT48VA Benchtop SMT Pick And Place Machine Embedded Linux System 6

รองรับหน้าจอสัมผัสเมาส์ USB:
All In One CHMT48VA Benchtop SMT Pick And Place Machine Embedded Linux System 7

All In One CHMT48VA Benchtop SMT Pick And Place Machine Embedded Linux System 8

Juki Nozzles ใช้งานง่ายมากแม่เหล็กอยู่ข้างในไม่ต้องใช้ประแจดึงลง:

All In One CHMT48VA Benchtop SMT Pick And Place Machine Embedded Linux System 9
บรรจุปลอดภัยมาก:

All In One CHMT48VA Benchtop SMT Pick And Place Machine Embedded Linux System 10


ทำไมต้องเลือก Charmhigh?

1. น้ำหนักเบาใช้พื้นที่ขนาดเล็ก
2. ส่วนต่อประสานที่ใช้งานง่ายไม่จำเป็นต้องมีวิศวกร SMT มืออาชีพอุปกรณ์ระดับเริ่มต้น
3. แบบบูรณาการสูงไม่จำเป็นต้องมีปั๊มเสริมหรือสิ่งอำนวยความสะดวกใด ๆ
4. ความแม่นยำและความน่าเชื่อถือสูงประกอบขึ้นจากข้อบกพร่องของงานด้วยตนเอง
5. ต้นทุนต่ำลดค่าใช้จ่ายเพื่อเป็นเจ้าของสายการผลิต SMT อัตโนมัติแบบมืออาชีพ
6. บริการด่วนระหว่างประเทศพร้อมบริการส่งถึงบ้าน 3-5 วันทำการ
7. พิเศษสำหรับการวิจัยและพัฒนาในห้องปฏิบัติการตัวอย่างเพื่อหลีกเลี่ยงการเปิดเผยสิทธิบัตรและการออกแบบใด ๆ


กรุณารับทราบ:

เครื่องเลือกและวางเป็นชุดที่สมบูรณ์พร้อมอุปกรณ์เสริมทั้งหมดที่รวมอยู่ในแพ็คเกจ

เป็นเครื่อง All-in-one พร้อมใช้งาน!

คุณสามารถใช้งานได้เมื่อคุณได้รับการสนับสนุนด้านเทคนิคหลังการขายที่ดีโปรดซื้อด้วยความมั่นใจ

เพลิดเพลินไปกับเครื่องเลือกและวางของคุณ!



การรับประกัน:
เครื่องสมบูรณ์มีระยะเวลารับประกัน 1 ปีนับจากวันที่ซื้อและบริการตลอดชีพ
เราจัดหาชิ้นส่วนอะไหล่ของเครื่องจักรจัดหาโดยตรงจากโรงงานที่เชื่อถือได้
เราให้บริการถาม / ตอบออนไลน์และบริการช่วยเหลือด้านการแก้ไขปัญหาและคำแนะนำด้านเทคนิคให้บริการหลังการขายแบบตัวต่อตัว
เครื่องแต่ละเครื่องทดสอบได้ดี 100% ก่อนจัดส่ง
การสนับสนุนด้านเทคนิค:
Kimi Mob: 0086135106 75756
Skype: kimiliu89
อีเมล: kimi@charmhigh-tech.com


หากคุณต้องการดูข้อมูลและวิดีโอเพิ่มเติมโปรดติดต่อเราทาง E-mail

เราจะตอบกลับคุณในครั้งแรก

All In One CHMT48VA Benchtop SMT Pick And Place Machine Embedded Linux System 11
